GSM сигналізація для гаража

Схема має істотний недолік, якщо ворота будуть закриті відразу після проникнення, то сигналізація не спрацює. Тому використовуйте нехитре пристосування (див. Малюнок) на яке встановлюється магніт геркона.

Працює воно в такий спосіб, перед відходом з гаража планку з магнітом піднімаєте вгору і спиратися на прапорець, коли закриєте ворота магніт упреться в корпус з герконом і відійде назад, прапорець опуститься. Якщо відкрити ворота, опуститься і магніт, відповідно, якщо тепер закрити ворота геркон не спрацює. На осі планки і прапорця, бажано поставити осьові пружинки.
Перевага такого рішення в тому, що сигналізація працює при відключенні електрики, що часто буває в гаражах.
Не забувайте перевіряти сигналізацію, перед відходом піднімати магніт і раз в чотири місяці поповнювати трохи рахунок, щоб не відключили.

Сигнал тривоги знімається з кнопки, що спрацьовує при відкриванні дверей салону автомобіля (S1) або «сухих» контактів датчика обсягу (S2).

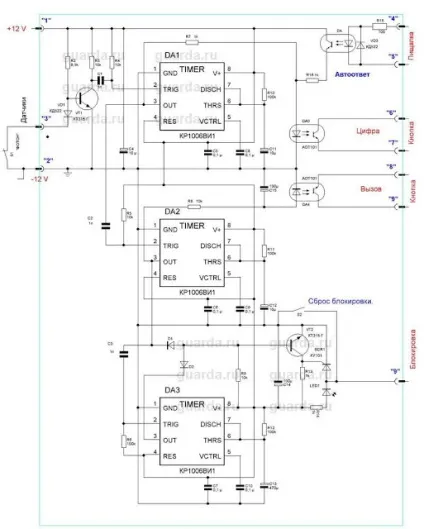

Схема працює таким чином: при відкриванні дверей або в контрольованій зоні з'являється сторонній об'єкт, таймер IC (NE555) виробляє імпульс не менше 1,5 секунди. Імітується "Натискання" кнопки скороченого набору «улюблена кнопка» і виклик на стільниковий «хазяїну» пішов. За висвітлений номеру на екрані мобіли "господаря", він приймає рішення бігти чи ні до авто і з яким «предметом». Можна "відповісти" на виклик і почути хто або що біля мікрофона на дальньому кінці. Так як схемою реалізовано автоподнятіе трубки, то при бажанні, можна зателефонувати на об'єкт, що охороняється і послухати, що там робиться.

Використовувана елементна база не містить

Логіка роботи така:

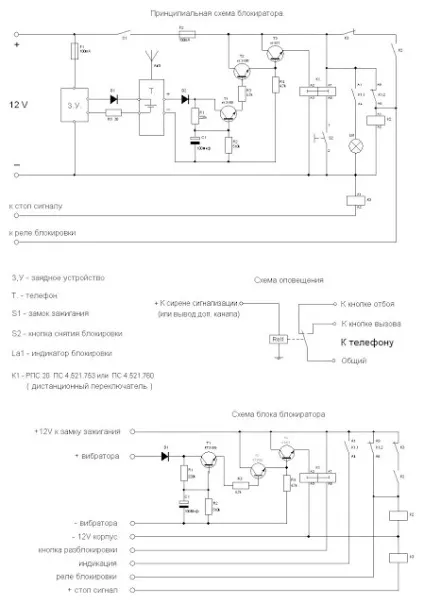

Існує можливість при подальшому доопрацюванні даної схеми наказати "об'єкту" виконати команду: підірвати пиропатрон, вимкнути двигун і т.д. (Про це розповім нижче).

Логіка роботи така:

При дзвінку на цю мобілу (в автомобілі), спрацьовує середній таймер, а потім нижній. Вихідний імпульс якого близько 10-15 сек. Якщо після першого набору «відбитися» і знову набрати той же номер, то має місце одночасна присутність вихідних імпульсів на середньому і нижньому таймері. Цей факт фіксує схема "монтажне" І "виконана на діодах в базовій ланцюга транзистора VT2. В результаті тиристор відкривається і тримає" 0 "на виході 9. З нього вже можна запускати будь-які блокування (Реле й т.д.). Про« спрацюванні »блокування сигналізує світлодіод LED1.

Для відновлення роботи проводиться при короткочасному натисканні кнопки S2.

Пристрої випробувані на автомобілях, що належать мені і моїм друзям, використовувалися вони в літній час при парковках на вулиці, біля будинку. Харчування блоку здійснювалося від автономного джерела - малогабаритного акумулятора резервного джерела живлення комп'ютера.

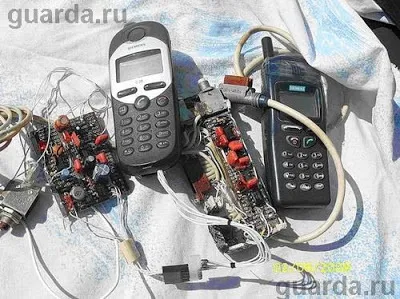

Зовнішній вигляд двох отриманих пристроїв з використанням Siemens C25 і C35, представлений на фотографіях.

Принцип дії сигналізатора

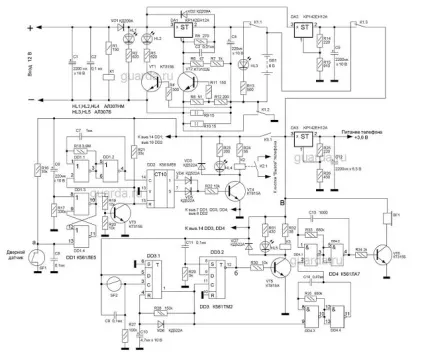

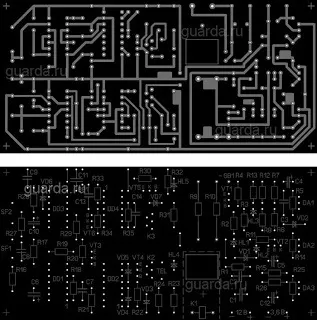

Принципова схема пристрою зображена на рис. 1. Пристрій складається з трьох функціонально закінчених вузлів: стабілізаторів напруги із зарядним пристроєм (DA1, DA2, DA3, VТ1, VТ2), логічного вузла управління замиканням кнопки "Виклик" (DD1, DD2, VT4) і вузла активації (DD3, DD4, VT5, VT6).

Зарядний пристрій. виконане на стабілізаторі DA1 [2] забезпечує зарядку герметичній кислотно - свинцевою батареї акумуляторів GB1 напругою 6 В, ємністю 4 А · год (RB640E, RB640BS - китайського виробництва, наявні в широкому продажі).

Після подачі напруги живлення 12 В (таке напруга живлення вибрано для можливості використання пристрою як в стаціонарному, так і в автомобільному варіанті без перерахунку елементів схеми, в стаціонарному ж варіанті можливо живлення пристрою від джерела напругою 10 ... 30 В при відповідному виборі при цьому реле К1 і перерахунку резисторів R1-R3) спрацьовує реле К1 і своїми контактами К1.1 підключає батарею до зарядного пристрою. Через резистори R9 і R10 починає протікати зарядний струм. Якщо він перевищить значення 0,1 С (0,4 А для зазначеної батареї), напруга на резисторі R8 досягне 0,6 В. відкрився транзистор VT2 шунтирует резистори R6 і R7, що призводить до зменшення напруги на виході зарядного пристрою і обмеження зарядного струму на необхідному рівні. Одночасно напруга на резисторах R9 і R10 відкриває транзистор VT1, включається світлодіод HL2, який свідчить про те, що батарея заряджається. У міру зарядки напруга на батареї збільшується і при зниженні зарядного струму менше 0,02 С (80 мА) транзистор VT1 закривається і світлодіод гасне, що свідчить про закінчення зарядки. В такому стані акумуляторна батарея може бути підключена до пристрою необмежено довго. Світлодіод HL1 відображає підключення пристрою до мережі. Контакти реле К1.2 виключають вплив елементів пристрою на режим заряду акумуляторної батареї, тому що загальний провід вузлів пристрою при харчуванні від мережі при цьому підключається до вузла обмеження зарядного струму батареї (транзистор VT2 і резистори R8-R12) і вузли пристрою таким чином не перебувають в ланцюзі заряду акумуляторної батареї. Світлодіод HL3 відображає стан "Резервне електроживлення". Він включається при пропажі напруги і підключенні до пристрою акумуляторної батареї.

Генератор переривчастого сигналу на мікросхемі DD4 служить для звукового напівсекундного оповіщення про режими активація - деактивація, тобто кожен раз, короткочасно підносячи брелок до місця установки геркона SF2, лунає переривчастий звуковий сигнал. Генератор складається з двох взаємопов'язаних мультивибраторов, один з яких - на елементах DD4.3 і DD4.4, формує на виході пачки імпульсів з частотою повторення близько 2 Гц, а другий - на елементах DD4.1 і DD4.2 імпульси заповнення частотою близько 1 кГц. Генератор запускається подачею на нижній за схемою вхід елемента DD4.3 напруги, що управляє високого рівня з виходу одновібратора на тригері DD3.1. Світіння світлодіода HL5 сигналізує додатково про активацію.

Загальний алгоритм роботи системи наступний:

1. Виходячи з приміщення, підносимо короткочасно магнітний брелок до місця установки геркона SF2. Напівсекундного звуковий сигнал і світіння світлодіода HL5 свідчать про постановку системи на охорону;

2. Вийти з приміщення необхідно приблизно протягом 20 с. протягом цього часу система не буде реагувати на відкривання - закривання дверей;

6. Для розблокування системи необхідно після відкривання дверей протягом приблизно 20 с (це час залежить від частоти імпульсів мультивібратора на елементах DD1.1 і DD1.2) короткочасно піднести магнітний брелок до геркона SF2. При цьому звучить короткий звуковий сигнал і гасне світлодіод HL5.

У пристрої застосовані реле РЕС22, паспорт Україна 4.500.129 (К1); РЕМ 49, паспорт РС 4.569.026 або РС 4.569.032 (К2, К3). Можна застосувати і інші реле з відповідним числом контактних груп. К1 - на напругу спрацьовування 12 В; К2, К3 - на напругу спрацьовування 4 ... 6 В. Діоди VD1, VD2 замінні будь-якими, що витримують струм, вдвічі більше зарядного (400 мА).

Зазначені на схемі транзистори допустимо замінити на будь-які з серій КТ 315 (VT1, VT3, VT6), КТ 3102 (VT2), КТ 815 (VT4, VT5).

Правильно зібраний пристрій вимагає мінімального налагодження.

При відключеною акумуляторної батареї подають харчування і, підбираючи резистор R6, встановлюють на виході зарядного пристрою напруга 6,75 В. Замість батареї короткочасно підключають резистор опором 10 Ом потужністю 2 Вт і вимірюють протікає через нього струм. Він не повинен перевищувати 0,4 ... 0,45 А. Вимірюють напругу 6 В і 3,6 В на виході стабілізаторів DA2 і DАЗ відповідно, в крайньому випадку підбирають резистори R15 і R26 для коригування цих значень.

Цифровий вихід датчика руху підключений до нижнього за схемою входу елемента DD1.4 (при цьому відключають датчик SF1 і резистор R16). При виникненні руху в зоні дії датчика, на вході RS тригера з'являється високий рівень, що призводить до запуску мультивібратора і лічильника логічного вузла.

Мовний модуль (рис.2) призначений для вимови фрази "Система активована, будь ласка залишіть приміщення" при активації системи (піднесенні брелока до геркона при виході з приміщення). Втім, можна записати для відтворення і будь-яку іншу фразу, за бажанням. Мовний модуль [4] складається з мікросхеми записи - відтворення мови DD1 і підсилювача потужності DA1. Методика запису мови в мікросхему ISD 1416Р представлена в [4]. При виході з приміщення, піднісши магнітний брелок до геркона SF2, на виведення 12 тригера DD3 з'являється високий рівень. При цьому на виводі 24 DD1 мовного модуля з'являється низький рівень, що призводить до відтворення голосової фрази, записаної раніше в мікросхему DD1.
