Gsm-розетка своїми руками (схема, відео)

Одним з елементів «розумного будинку» є «розумна розетка». Фактично GSM-розетка своїми руками досить просто збирається, проте набагато простіше її купити. Вона підтримує цифровий стандарт мобільного зв'язку GSM і може використовуватися для включення і відключення сигналізації в будинку або квартирі. Оскільки на даний момент подібні пристрої широко представлені на ринку (останнім часом стало досить багато дешевих китайських виробів), то придбати її за адекватною ціною не проблема. Але деякі вважають за краще самостійне виготовлення подібних розеток.

  • Короткий опис
  • Трохи фізики: опис процесу
  • найпростіша конструкція

Короткий опис

Gsm-розетка своїми руками (схема, відео)
Перш ніж почати виготовляти (або перед тим як придбати) таку розетку, необхідно подумати, чи потрібно це для конкретного житла. Рекомендується почитати відгуки людей, які вже мають подібні розетки у себе. Для ознайомлення можна привести перелік можливих застосувань таких пристроїв, а також їх недоліки.

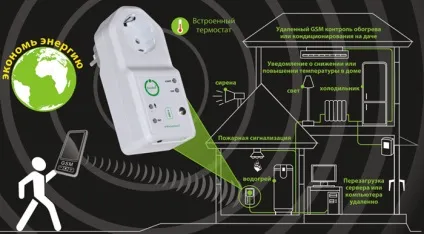

«Розумна розетка» може бути застосована для реалізації наступних функцій:

  1. Дистанційне керування побутовими приладами: чайником, грубкою, бойлером та ін.
  2. У бізнес-приміщеннях можна дистанційно підключати комп'ютерну техніку.
  3. GSM-розетка дозволяє реалізувати включення і відключення системи автоматичного поливу на присадибних ділянках.
  4. При підключенні до подібного пристрою кондиціонерів і обігрівальних приладів можливе регулювання мікроклімату приміщення.
  5. Така «розумна розетка» добре підійде для систем охоронних сигналізацій.
  6. У разі необхідності можна екстрено відключити електропостачання в приміщенні.

Важливо відзначити і недоліки, якими володіє SMS-розетка. До них відноситься:

  • необхідність в блоці живлення, який буде згладжувати перепади напруги в мережі (вони можуть вивести GSM-вимикач з ладу);
  • досить велика витрата електроенергії для одного пристрою (модуль зв'язку «тягне» багато електроенергії);
  • складність виготовлення і дорожнеча комплектуючих.

При цьому розетка з дистанційним управлінням на автоматичне блокування або відключатися з досить великих відстаней за допомогою мобільного зв'язку (наприклад, дзвінка або СМС-повідомлення).

Gsm-розетка своїми руками (схема, відео)
Сама GSM-розетка з датчиком температури зовні виглядає як звичайний перехідник, який включається в звичайну розетку. Підключення до неї побутові прилади включаються після дзвінка або смс-оповіщення, крім того, «розумна» розетка практично завжди має ручне управління (як резервне). При цьому такі розетки розраховані на навантаження до 5 кВт, що обмежує їх використання. Вартість заводської продукції на даний момент сягає 3 тисяч рублів (мінімальна вартість - 900 р.), Тоді як вартість комплектуючих для самостійного виготовлення - близько 2-2,5 тисяч.

Наші Новомосковсктелі рекомендують!

Для економії на платежах за електроенергію наші Новомосковсктелі радять "Економітель енергії Electricity Saving Box". Щомісячні платежі стануть на 30-50% менше, ніж були до використання економітеля. Він прибирає реактивну складову з мережі, в результаті чого знижується навантаження і, як наслідок, струм споживання. Електроприлади споживають менше електроенергії, знижуються витрати на її оплату.

Трохи фізики: опис процесу

Gsm-розетка своїми руками (схема, відео)

На принципі розшифровки тони і створюється така розетка. Натисканням клавіш керують включенням і відключенням таких пристроїв.

найпростіша конструкція

Тут розглядається інструкція, як зробити пристрій для розшифровки тони, яке зможе керувати примітивним реле. Саме реле буде включати і відключати контакти, а сигнали на нього будуть приходити від декодера.

Примітивна керована розетка своїми руками вимагає, як мінімум, придбання поляризованого реле.

Тепер переходимо до опису схеми. Головним пристроєм є згадане поляризоване реле. У нього є 2 котушки, підключені так, що при включенні однієї з них в мережу якір притягається до одного з сердечників реле і не розмикає контакт навіть після припинення подачі напруги. Щоб контакт відійшов в початкове положення, необхідний імпульс (подача напруги) на другу котушку. При цьому імпульс повинен бути заданої амплітуди і тривалості.

Щоб живити такий пристрій від мережі, необхідно спаяти діодний випрямляч. Зазвичай він має в своєму складі конденсатор, розрахований на напругу 24 В. Подібна схема серйозно порушує техніку безпеки, але її акуратне використання для навантажень не більше 3 кВт не призведе до серйозних аварій.

При спрацьовуванні режиму вібрації в ОПТРОН реле відкривається транзистор, який заряджає конденсатор від розетки через одну з обмоток реле, і відкритий транзистор (все це відбувається в схемі реле). Далі якір перемикається і включає одну з котушок поляризованого реле, яке замикає один з контактів (на включення напруги мережі або його відключення).

Поляризаційне реле є пускателем. Далі після розряду конденсатора (коли вібрація припинена) відбувається розрядка конденсатора, який переводить якір оптронного реле в початкове положення. При повторній вібрації і спрацював оптронного реле відбудеться перемикання якоря поляризованого реле на іншу котушку і роз'єднання ланцюга. При цьому немає необхідності зайвий раз налаштовувати мобільний, досить тільки дзвінка на номер.

Недоліком такої схеми буде спрацьовування реле при розсилці СМС-спаму.
