Громовідвід на дачі

Існує поширена думка, що дерев'яний будинок не потребує захисту від блискавки. Мовляв, дерево - НЕ провідник, навпаки діелектрик, та й висота даху невелика, тому громовідвід на дачі не потрібен. Такого роду помилки убивчі в буквальному сенсі слова, оскільки блискавка в суху погоду це настільки ж рідкісне явище, що і блискавка кульова. А ось в грозу, коли л'ет, як з відра, провідником електрики є зовсім не дерево, а вода, яку до діелектриків відносити небезпечно для життя.

Спочатку блискавка представилася, і показала себе,

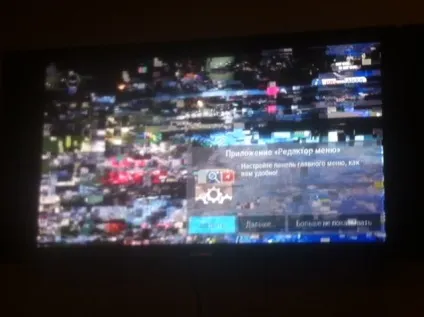

після чого програли з картинкою ТВ.

Після цього картинка пропала, але ресивер ще був живий, перейшовши в режим заводської настройки.

Після чого будинок був повністю знеструмлений, і чим закінчилося б справа залишилася загадкою. Фото робилися на мобільний, тому як Ви розумієте, процес не була миттєвим. Дістати, включити, зробити знімок і т.д.

Ресивер довелося лагодити - згорів, одночасно постраждала звичайна антена (метровий діапазон), в двох місцях обгорів водозлив. Перегоріли три світлодіодні лампи. Всі лампи розжарювання вціліли. Пожежі не сталося, пошкоджень електропроводки теж, саме завдяки правильному підключенню заземлення та блискавковідводу. Так що громовідвід на дачі потрібен, так як ми занадто мало знаємо поки про блискавки.

Це була преамбула, а тепер про те, що і як можна зробити своїми руками, щоб уникнути таких катаклізмів.

Трохи теорії про практику захисту від блискавок

Ми пишаємося практичними знаннями про електриці, але не віримо, що вчені вже зрозуміли, що таке блискавка - то є спонтанний розряд атмосферної електрики. В ідею про те, що електрику виробляють хмари, які «труться одна об одну» ми теж не віримо. Але ми знаємо, що практичні методи захисту є, і вони давно довели свою ефективність. На цьому аспекті і зосередимося, прийнявши за теоретичну модель пару законів термодинаміки, і ще почитавши про розряді в насиченою газовому середовищі.

У цій моделі розряд буде відбуватися між точкою найбільшого потенціалу (десь в хмарах) та найближчої точки мінімального потенціалу. Зауважимо, що саме так і відбувається в переважній більшості практичних випадків. Тому ми приймаємо за правильну модель громовідводу на дачі умовну точку над дахом, яка, будучи верхівкою умоглядною півсфери, накриє весь будинок.

Радіус цієї півсфери задає не висота дачного громовідводу, а обсяг потенціалу, який він здатний прийняти і віддати в Землю (потенціал якої щодо нескінченний). Фактично радіус такої півсфери - глибина заземлення, і нам залишилося зрозуміти, як вибрати матеріали, щоб перейти до задачі, як зробити захист від блискавки своїми руками на дачі.

Підготовчі роботи в облаштуванні громовідводу

У преамбулі розказано про те, що може трапитися в приватному будинку, який забезпечений громовідводи, якщо допущені дві помилки. Перша в тому, що приймач громовідводу поруч з антеною, можливо, це дало свій ефект. Другий, більш грубою помилкою, стало постійне перетин каналу громовідводу на всьому протязі. Простіше кажучи, від металевої смуги приймача до самого заземлення йде рівно така ж смуга. По всій висоті.

Приймач блискавки може бути тонким, його завдання закинути вудку і очікувати клювання. Але чим нижче і ближче до землі лінія відведення розряду, тим «товщі» вона повинна стає. В Землю повинен бути закопаний дуже товстий провідник. Тобто від даху до землі йдемо, нарощуючи перетин громовідводу.

Отже, робимо від блискавки своїми руками на дачі, не вдаючись до допомоги фахівців.

Визначаємо висоту і конфігурацію даху. подумки накриваючи її півсферою від верхньої точки громовідводу, який робимо на своїй дачі.
Радіус півсфери визначаємо як перетин в 5 кв.мм. на 1 метр висоти. Тобто громовідвід на дачі висотою в 12 метрів (для квадратного будинку) повинен мати перетин 12 х 5 = 60 кв. мм. Це смуга 1 см завтовшки в 6 мм. Уточнимо, що це мінімально допустиме значення для точки, в якій труба приймача буде приварена до каналу відведення розряду. Тобто чим нижче буде спускатися ця стрічка, тим товщі вона повинна бути.

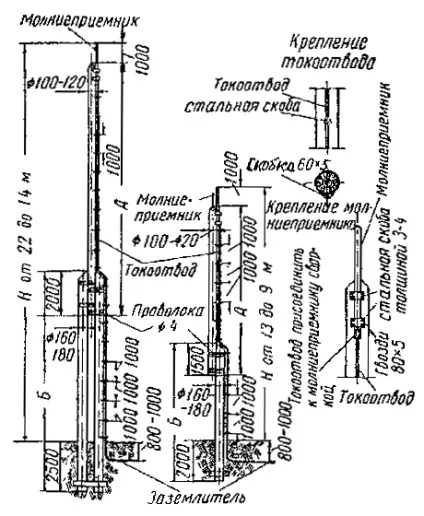

Визначаємо точку кріплення труби приймача блискавок. Пічна труба не кращий варіант - краще закріпити жердину на стіні, трохи збільшивши висоту, ніж дозволяти потужному розряду бити в центр даху. Копаємо яму для заземлення, найчастіше трикутної форми, як і для заземлення.
Висоту жердини, глибину ями і перетин металу в ямі оцінюємо за принципом - чим більше, тим краще, але без фанатизму. Якщо зробити занадто високий жердину і дуже хорошу яму з заземленням, то Ваша дача на свій громовідвід буде збирати всі блискавки в окрузі. Накиньте відсотків 10 зверху - цього буде достатньо.

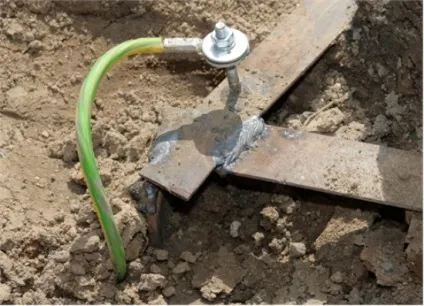

Чи не вбиваємо в землю кілька арматуріни! Копаємо яму, зварює між собою кілька металевих прутів, переконуємося в міцності зварювання, місця зварювання покриваємо захисними складами і після цього закопуємо яму.

Основні роботи

Закінчивши підготовчі роботи, робимо від блискавки своїми руками:

На жердині закріплюємо металевий пруток. Бажано встановити віяло на кінці (підійде стара металева щітка);
Гвинтовими з'єднаннями, попередньо ретельно зачистивши місця контактів, з'єднуємо стрічку і блискавкоприймач;
Простежимо за тим, щоб і блискавкоприймач і стрічка не мали контакту з дахом - при необхідності ставимо ізолятори (коштують копійки і прикручуються звичайними саморізами);
Стрічку опускаємо вздовж стіни до рівня землі і приварюють до контуру заземлення. Місце зварювання покриваємо захисними сумішами;
Перевіряємо відсутність примикання стрічки відведення до стіни. перевіряємо ізолятори, з'єднання і закопуємо яму з заземленням;
Ні в якому разі не намагаємося, заощадити і на це ж заземлення підвісити землю електропроводки.

Наш громовідвід на дачі готовий. Залишилося дочекатися катаклізму, щоб перевірити його в дії.

Деякі нюанси облаштування громовідводу на дачі

Залізо для чогось іржавіє, особливо в землі. Покрити заземлення захисним складом можна, але правильніше взяти більш товсту залізяку. Куточок 120х120 товщиною 12 буде іржавіти в землі років 40, не втративши провідності щодо всього контуру блискавкозахисту.

Додаткова просочення вогнезахисним складом дерев'яних стін уздовж всієї лінії громовідводу буде дуже корисним і не зайвим засобом захисту від загоряння.

Перш ніж вибрати конкретне місце для жердини з громовідводом на своїй дачі, походіть навколо і подивіться на високі дерева і будови навколо. Правильне місце буде там, де найдалі від ближніх найвищих точок. Саме найдалі!

Весь комплекс робіт можна зробити за день, максимум за два. Це не найважче завдання, вона навіть не вимагає спеціальних знань. Але вона вимагає скрупульозності і старанності, тому робіть це своїми руками, не привертаючи найманців. Ви ж хочете себе захистити, а не отримати запевнення про те, що ви захищені.
