Гріє кабель види і сфери застосування

У прагненні до досконалості в будівництві житлових будинків, інших споруд, при підвищенні ефективності виробничих об'єктів активно застосовуються новітні технології. Одним з таких технічних рішень є використання гріючих кабелів, укладання та підключення яких може проводитися своїми руками. Для цього до виробів додається інструкція, але також є ще деякі нюанси, які треба дізнатися у фахівців. Їх застосування практично універсально, а монтувати гріючий кабель для водопроводу та інших пристроїв легко, що дозволяє широко використовувати технологію в різних сферах.

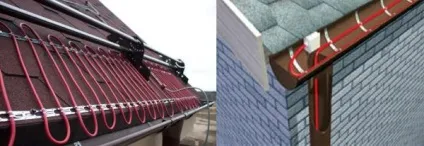

Застосування кабелю, що гріє на покрівлі і водостічних трубах будівель

застосування

Принцип дії, а також простота і універсальність застосування кабелю, що гріє відкриває широкі простори для його використання. Найчастіше гріючий кабель для водопроводу служить для вирішення наступних завдань:

• Підігрів покрівельних покриттів, систем водостоку, трубопроводу, труб на дахах будівель. Провід кріпиться як зовні, так і всередині труби. Коли система обігріву включена, це виключає обмерзання на краях покрівлі, падіння шматків льоду і руйнування трубопроводу, що сприяє більш безпечної експлуатації будівель для людей.
• Обігрів підлогового покриття - робить житло теплим і затишним в холодну пору року.

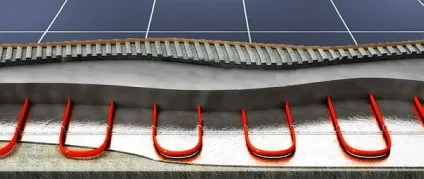

Монтаж кабелю, що гріє в підлогове покриття

• У житлових будинках і виробничих приміщеннях застосовують гріючий кабель для водопроводу, підтримуючи з його допомогою плюсову температуру труб в мережі. Підігрів трубопроводу, розташованого під землею і на відкритих ділянках вулиці, запобігає замерзанню транспортуються рідин і самої труби.

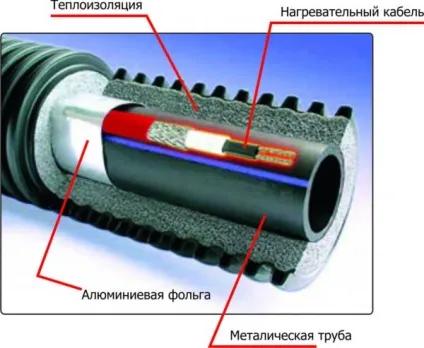

Приклад використання кабелю, що гріє для труб

• Обігрів садових доріжок, окремих ділянок тротуарів, сходинок, що виключає падіння і травматизм перехожих на обледенілій поверхні.

Обігрів кабелем ступенів на вході в будинок

Все гріють кабелі поділяються на два види:

• резистивний кабель;
• саморегулюючий.

резистивний кабель

Резистивний кабель вважається найбільш доступним за ціною для споживачів, його виробництво не вимагає складних технологій і великих фінансових витрат. Довжина кабелю і потужність виробляються з постійною величиною, його не можна різати на частини. Якщо кабель вкоротити, опір збільшиться, і при цьому зросте температура струмопровідних жил вище допустимої, що призведе до обриву ланцюга. Резистивний варіант забезпечує рівномірний нагрів по всій довжині. Тому при проектуванні обігріву слід визначити, скільки треба кабелю і вибрати відповідну довжину.

Існує кілька способів, як підключити кабель, що гріє, який буде використовуватися для водопроводу, системи водостоку і інших цілей. Найпростішим вважається звичайне підключення в розетку. Більш складні способи передбачають поєднання елементів схеми через датчики. Крім того, до них необхідно встановити електронне обладнання, яке регулює потужність, щоб підтримувалася задана температура нагріву.

Існує кілька різновидів конструктивного виконання резистивного кабелю:

• Одножильний найпростіший за конструкцією, зовнішня термостійкий оболонка, під нею екрануюча мідна оплетка на фторопластовой ізоляції, в центрі якої токопроводящая нагрівальна жила.

Одножильна конструкція укладається таким чином, щоб кінці кабелю можна було з'єднати на загальному клемнику в одному місці. При цьому розраховується, скільки треба кабелю, щоб його можна було повернути до джерела напруги. Ця особливість викликана тим що, підключити обидва кінці треба в одну розетку. Це можна зробити своїми руками так само просто, як вставити вилку в розетку від будь-якого побутового електричного приладу.

• Двожильний кабель розкладається на всю довжину, підключається з одного боку, на другому кінці ставиться герметична муфта. Це робить роботи по монтажу ще простіше.

Будова одножильного і двожильного кабелів

• Зональний нагріває кабель теж є однією з різновидів резистивного варіанта. Конструкція двожильного кабелю була вдосконалена додаванням спіральних нагрівають проводів між основними двома жилами на рівних ділянках довжини, що мають однакову потужність. Це дало можливість нарізати його частинами з встановленим кроком. Недоліком такої конструкції є можливість перегорання спіральних проводів на окремих ділянках. Така несправність призводить до виникнення холодної зони спочатку або наприкінці контуру.

Схема зонального кабелю

Важливі деталі при монтажі резистивних моделей своїми руками:

• ніколи не допускайте перетину, укладаючи кабель на поверхню, що обігрівається;
• не використовуйте для антиобледеніння або труб кабелі для теплих підлог, ізоляція яких не має належної влагоустойчивой захисту;
• грамотно прорахуйте необхідну потужність, теплові витрати. У розрахунку повинні враховуватися вологість, температура, площа і матеріал поверхні, що обігрівається. Недостатній відведення тепла призведе до скорочення терміну служби обігріває конструкції.

Основними перевагами вважають низькі ціни, простоту конструкції і монтаж кабелю, що гріє, низькі пускові струми, стабільність параметрів протягом усього терміну експлуатації, високу надійність.

Саморегулюючий кабель

Принцип дії кабелю зовсім інший. Конструкція саморегулюючого нагрівача є розташовану між струмоведучими жилами матрицю з напівпровідникового еластичного матеріалу. Температура середовища навколо кабелю впливає на величину опору напівпровідникового матеріалу матриці, змінюючи споживану потужність і інтенсивність обігріву.

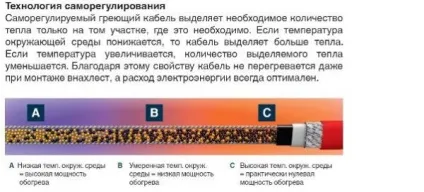

Процес саморегулювання нагріву

Виділення тепла здійснюється на холодних ділянках, опір напівпровідника матриці там збільшується. У теплій зоні опір і нагрів зменшуються. Такий принцип роботи істотно заощаджує витрати електроенергії. Саморегулюючий обігрів дуже ефективний в системах антиобледеніння і для труб підземних комунікацій. В процесі монтажу його можна розділити на ділянки будь-якої довжини своїми руками, не звертаючись до фахівців, без шкоди для експлуатаційних характеристик. При цьому немає необхідності обігріву всього трубопроводу. Обігрівальний провід потрібен для труби тільки на ділянках, де найбільш ймовірно її перемерзання, наприклад, при вводі в будинок. Незважаючи на високу ціну кабелю він дуже затребуваний, початкові витрати швидко окупаються в процесі експлуатації при економії електроенергії.

переваги кабелю

Монтажники, що прокладають обігрівальний кабель, відзначають наступні позитивні сторони цієї технології:

• простота виконуваної роботи, що не вимагає високої кваліфікації працівників;
• можливість монтувати системи обігріву своїми руками, але за умови виконання грамотного розрахунку і дотримання умов монтажу системи підігріву;
• екологічно чистий процес установки і експлуатації;
• гнучкість і еластичність дозволяють прокладати обігрівальний кабель для мережі з водопровідних труб, а також всередині і зовні конструкцій різної геометричної форми.

Важко перелічити всі можливості застосування гріють систем. Багато що залежить від призначення об'єктів, умов експлуатації і грамотних рішень проектувальників. Практичний досвід показує, що застосування гріючих кабелів дуже ефективно. Вирішивши використовувати ці технології на своїх об'єктах, варто ретельно продумати всі деталі, порадитися з фахівцями, щоб в результаті отримати максимальні переваги. Кабель для обігріву та обладнання до нього можна встановити своїми руками, але при цьому все потрібно робити правильно. Для цього до кожного виробу додається детальна інструкція.
