Грибок на трубу як зробити для вентиляційної і пічної труби своїми руками

Для відведення продуктів горіння, що утворюються при опаленні домоволодіння, встановлюють димовиводящіе конструкції. Через димохід йдуть шкідливі для здоров'я людини гази. Щоб за допомогою отвору в ньому всередину приміщення не потрапляв різне сміття, атмосферні опади, пил, встановлюють на трубу грибок.

Це пристосування являє собою просту конструкцію, яка складається з так званої «шапочки» і ковпака. Грибок на комин призначений для захисту цегляної кладки димоходу від руйнівного впливу вітру. Це виріб підсилює тягу і сприяє збільшенню ККД системи димовідведення до 20%.

Принцип роботи

Повітряний потік, досягнувши стінки верхнього циліндра грибка, огинає його, після чого струмінь повітря ковзає по поверхні виробу, а потім спрямовується вгору.

В цей час знаходиться в димоході газ підсмоктується і виходить назовні в навколишній простір. В результаті повітря починає рухатися в системі більш інтенсивно, а значить, тяга посилюється.

У тому випадку, коли повітряні потоки переміщаються не в горизонтальному напрямку, а під деяким кутом або вертикально, флюгарка все одно спрацьовує. Повітря проникає в верхній циліндр крізь зазор і забирає продукти горіння. Тільки при низовому вітрі міні-вихори, що виникають під ковпаком, уповільнюють виведення диму.

Вибір форми вироби

Грибок на вентиляційну трубу потрібно підбирати в залежності від мети установки. Він буває в формі парасольки або кришки. У продажу також є відводи води і капельники.

У першому випадку пристосування захистить димохідні отвір від сміття і опадів, а в другому - локалізує потоки вологи і не допустить її потрапляння всередину приміщень, а також в зимовий період запобіжить зледеніння верхніх елементів димоходу.

Матеріал для виготовлення грибка для вентиляційної труби

Щоб зробити грибок на трубу, використовують чорний і кольоровий метал різної товщини. Найчастіше можна зустріти виріб, вироблене з оцинкованої бляхи. На те, щоб виготовити своїми руками грибок унітарної конструкції йде не більше півтори години, а при наявності досвіду - всього 10 хвилин.

Щоб пристосування мало більш привабливий вигляд, його можна пофарбувати в тон кольору покриття даху. Оскільки вироби з чорної сталі виглядають непривабливо, їх прийнято прикрашати кованими елементами. На жаль, у сталевих моделей є істотний недолік - їх велику вагу, тому такий варіант підійде не для всіх дахів.

У продажу можна зустріти грибки, виготовлені з міді і легованої сталі, які відрізняються міцністю, але при цьому мають високу вартість. Тому вибір матеріалу, з якого зроблено даний виріб, багато в чому залежить від фінансових можливостей власника будинку. Можна придбати на ринку готове пристосування на трубу або виконати його своїми руками, що цілком під силу домашнім майстрам.

Самостійне виготовлення грибка для труби

В першу чергу слід підготувати витратні матеріали та інструменти, в тому числі:

• дерев'яну або гумову киянку;
• металевий лист товщиною 10 міліметрів;
• маркер;
• ножиці для робіт по металу;
• лінійку;
• металевий куточок шириною 50 міліметрів і завдовжки 1 метр;
• пару рукавичок.

Перед тим, як робити грибок для труби своїми руками, необхідно зробити виміри димоходу. Коли на даху є кілька виходів для продуктів горіння, вимірювати слід кожен з них. Ковпак повинен поміщатися на трубу без докладання зусиль.

Основу грибка слід робити з запасом 4 -5 сантиметрів в перерізі, завдяки чому газ і дим не буде накопичуватися під кришкою пристосування і тим самим не з'явиться «мертва зона». Якщо основа прилягає до димоходу надто щільно, формується теплова пробка, що заважає відведення газів.

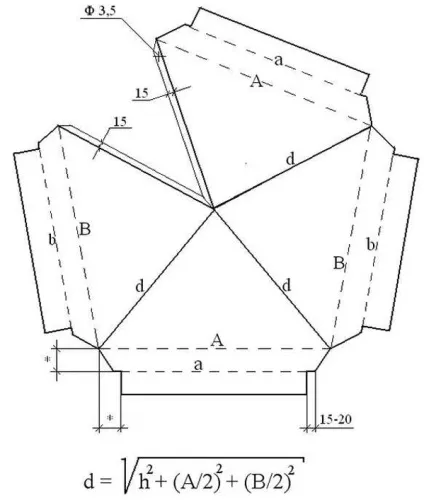

Перед початком роботи потрібно виконати на аркуші картону креслення і приміряти заготовку.

Послідовність дій при виготовленні грибка на трубу вентиляції буде наступною:

1. На металевому листі відміряють прямокутник певного розміру і відрізають його.
2. Щоб виготовити заготовку для кришки круглої форми зі зрізаним краєм, потрібно вирізати коло з прямокутника і відрізати до центру куточок в 45 градусів.
3. Краї пластини подгибают за допомогою киянки.
4. Заготівлі надають вигин похилим форми. Для цього можна використовувати кут робочого столу або поверхню залізного куточка.
5. Заготівлю з'єднують по лініях згину і обробляють киянкою.
6. Для усунення похибок форми, необхідно пройтися заготівлею по плоскій поверхні. Тепер шапочка підготовлена.
7. Для основи також потрібно вирізати прямокутник. Щоб знати його довжину, знімають виміри з труби і додають запасні кілька сантиметрів. Торці заготовки обробляють киянкою. Надають пластині циліндричну форму і з'єднують кінці.
8. Із залишків металевого листа роблять 3 - 4 ніжки, складаючи відрізки вдвічі. На їх кінцях просвердлюють дірки, потім ніжки знизу загинають.
9. У шапочці з рівними проміжками просвердлюють дірки і заклепками прикріплюють ніжки.
10. Приміряють шапочку до основи і за допомогою маркера відзначають місця для заклепок. Просвердливши дірки, скріплюють конструкцію грибка заклепками.

Перш, ніж приступати до остаточної зборки, необхідно переконатися в рівності шапки, поставивши конус на максимально рівну поверхню. Перед фарбуванням вироби, до того, як з'єднувати елементи, заготовку зачищають, грунтують, покривають антикорозійним засобом. Фарбувальний склад для зовнішніх робіт наносять в 2 - 3 шари.
