Димохід виводить з приміщення гази, що утворюються при опаленні будинку - захищає мешканців від отруєння шкідливими випарами. А що захищає димар, щоб через димовий отвір усередину не потрапляли опади (дощ, сніг, град), пил, птиці, сміття? Грибок на трубу димоходу вирішує описані проблеми.

Нескладна конструкція, що складається з «шапочки» і ковпака для труби, захищає цегляну кладку димоходу від руйнування вітром, збільшує ККД труби до 20%, підсилює тягу.

Принцип роботи грибка на трубу

Потік повітря вдаряється об стінки верхнього циліндра, огинає його. Повітряний струмінь ковзає по поверхні грибка, прямуючи вгору - дим, що знаходиться в трубі, підсмоктується і виводиться. Повітря в димоході рухається інтенсивніше - тяга посилюється.

Потоки вітру можуть рухатися не в горизонтальному напрямку, а вертикально або під кутом, але флюгарка спрацює і в цьому випадку: потоки повітря проникнуть в верхній циліндр крізь зазор, несучи дим. Виняток - низова вітер: під ковпаком з'являться міні-вихори, що уповільнюють вихід диму.

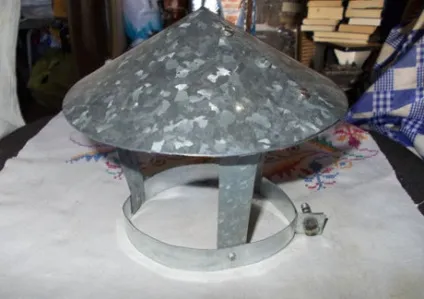

Шапочка грибка повинна виступати за краї труби

форма конструкції

Мета установки визначає вибір конструкції - грибок на трубу вентиляції може мати форму кришки, парасольки. Ще два різновиди - капельники і відводи води. Форми парасольки, кришки захищають отвір димоходу від опадів і пилу. Капельники, відводи води локалізують стікає вологу, не даючи надходити всередину будівлі, запобігають зледеніння верхніх фрагментів димоходу взимку.

вибір матеріалу

Грибки виконуються з металу (кольорового, чорного) і різняться по товщині, наявності кованих декоративних елементів. Найчастіший варіант - виріб з оцинкованої бляхи. Унітарна конструкція дозволяє зробити такий грибок на трубу димоходу своїми руками за годину-півтора, якщо є досвід - за 10 хвилин. Виріб можна облагородити, пофарбувавши в гармонує з кольором покрівлі відтінок.

Слідкуйте за рівністю форм, від цього залежить результат

Чорна сталь - матеріал дорогий, але виглядає скромно за рахунок кольору, тому сталеві моделі флюгарок прикрашають кованими елементами. Недолік сталевих виробів - велика маса, тому такий варіант підходить не на кожну дах.

На ринку зустрічаються грибки з легованої сталі, міді, міцність - плюс, висока вартість - мінус. Тому такі моделі користуються обмеженим попитом.

Вибір матеріалу для грибка - швидше, питання матеріальних можливостей, так як функціональність залежить від будови конструкції. Купити готовий виріб - швидке рішення, але якщо ви хочете зробити грибок самостійно, праці це не складе. Розберемося з алгоритмом дій.

Оригінальності допоможе додати фарбування

Грибок на трубу димоходу своїми руками

Підготовчі роботи

Перед стартом робіт підготуйте необхідні інструменти і витратний матеріал:

• гумова або дерев'яна киянка;
• лист металу (товщина - 10 мм);
• ножиці по металу;
• маркер контрастного з обраним металом кольору;
• лінійка;
• металевий куточок (довжина - 1м, ширина - 0,5 м);
• пара рукавичок для захисту і зручності в процесі складання виробу.

Перед початком роботи проведіть виміри димоходу. Якщо виходів для повітря / диму на даху кілька, зняти мірки потрібно з кожного з них окремо. Ковпак повинен вдягатися на трубу без зусилля, основу грибка зробіть з запасом 4-5 см в діаметрі - превентивні заходи не дадуть газам і диму накопичуватися під кришкою грибка, створюючи «мертву зону». Занадто щільне прилягання основи до димоходу утворює теплову пробку, що перешкоджає виходу газів.

Порядок дій

Дійте за наступною схемою.

1. Візьміть аркуш металу, відміряйте прямокутник потрібного розміру, відріжте.

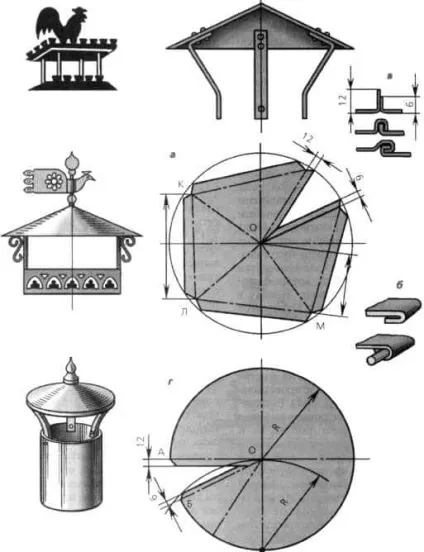

2. Зробіть заготовку для кришки у формі кола зі зрізаним краєм - з прямокутника виріжте коло, відріжте куточок 45 ° до центру.
3. Підігніть краю пластини киянкою (периметр - опціонально, сторони вирізаного трикутника-куточка - обов'язково).
4. Надайте заготівлі похилий вигин - використовуйте кут робочого столу або стійку плоску поверхню залізного куточка.
5. З'єднайте заготовки по лініях згину, обробіть киянкою.
6. Виправте похибки форми, повторно пройшовшись заготівлею по плоскій поверхні - шапочка готова.

З'єднувати краю елементів внахлест

Виріжте прямокутник для основи (довжину розрахуйте, знявши виміри з труби, залиште в запасі кілька сантиметрів), торці обробіть киянкою. Надайте пластині форму циліндра, з'єднайте кінці.

Наріжте 3-4 ніжки із залишків металу, складаючи пластинки вдвічі. На кінцях ніжок просвердлите дірки, загніть знизу.

Просвердлите в шапці дірки на рівномірній відстані, клепками прикріпіть ніжки.

Приміряйте шапку до основи, маркером позначте місця для клепок. Просвердлите дірки, закріпіть конструкцію клепками.

Порада: перед остаточною збіркою перевірте рівність шапочки - поставте конус на рівну поверхню (краю повинні щільно прилягати, без здуття і заломів). Якщо передбачається фарбування вироби, перед складанням зачистите заготовку, заґрунтуйте, розкрийте антикорозійним складом і 2-3 шарами фарби для зовнішніх робіт.

Якщо така модель димника вам підкориться, можна спробувати сили з більш складними конструкціями. Послідовність дій - запорука успіху. Самостійно виготовити грибок, забезпечити затишок і безпеку будинку просто - пробуйте.
