Гравер своїми руками робимо саморобну гравировальную машинку

Гравірувальне обладнання, за допомогою якого можна успішно виконувати різні технологічні операції, сьогодні активно використовується як фахівцями, так і домашніми майстрами. Хоча придбати такий пристрій на сучасному ринку не представляє ніяких проблем, багато з тих, хто хотів би мати його в оснащенні своєї майстерні, чинять інакше і виготовляють гравер своїми руками.

Саморобний гравер з власником від стоматологічної бормашини

Незважаючи на простоту конструкції, саморобний гравірувальний апарат дозволяє успішно виконувати такі ж технологічні операції, що і гравер серійної моделі. До таких операцій, зокрема, відносяться:

• фрезерування плоских і фасонних поверхонь, а також отворів і пазів різної конфігурації;
• свердління і розточування отворів невеликого діаметра;
• різання тонколистового матеріалу;
• очищення вироби від слідів корозії та інших стійких забруднень;
• нанесення на оброблювану поверхню написів і візерунків;
• шліфування та полірування.

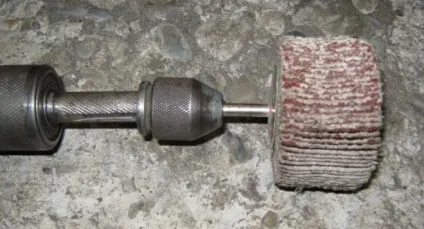

Саморобний гравер з насадкою з шкурки відмінно підходить для шліфування поверхонь у важкодоступних місцях

Матеріалами, з обробкою яких здатний впоратися саморобний електричний гравер, є метал, деревина, пластик, кераміка, скло, кістку, штучний і натуральний камінь.

що потрібно

Функціональність, надійність і технічні характеристики, якими буде володіти саморобна гравіювання машинка, повністю залежать від того, які саме матеріали і механізми ви будете використовувати для її виготовлення.

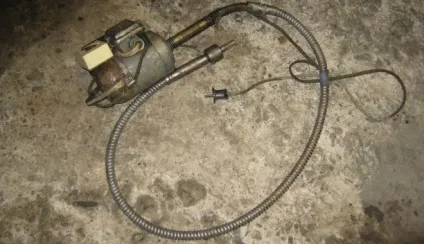

Практично будь-який електродвигун можна перетворити в гравірувальний верстат, додавши до нього гнучкий вал з власником

Щоб зробити найпростіший, але зручний у використанні і функціональний гравер, вам будуть потрібні наступні комплектуючі.

1. Гнучкий вал і робоча насадка до нього, в затискному механізмі якої буде фіксуватися інструмент. Як гнучкого вала для гравера можна використовувати приводний вал від бормашини або тросик, що приводить в дію спідометр автомобіля або мотоцикла. Робочу насадку також можна зняти з бормашини або виготовити самостійно з бруска текстоліту, обточити його до необхідного діаметра і просвердливши в його внутрішньої частини ступеневу отвір. Діаметр отвору в робочій насадці гравера повинен бути підібраний таким чином, щоб його стінки надійно утримували нерухому частину приводного троса, але в той же час не перешкоджали обертанню його рухомий серцевини. В отвір в передній частині такої саморобної робочої насадки вставляється трубка, всередині якої вільно обертається патрон з двох половинок, що скріплюються між собою гвинтом. У патрон, який повинен бути обов'язково отбалансирован, можна встановлювати інструмент з діаметром хвостовика в діапазоні 2-5 мм.
2. Набір інструментів, за допомогою яких буде виконуватися обробка. Якщо в якості робочої насадки для саморобного гравера ви використовуєте рукоятку від бормашини, то і інструменти повинні бути від зуболікарській техніки, які підходять до неї по діаметру хвостовиків. Для саморобної робочої насадки, як уже говорилося вище, підійде будь-який інструмент з діаметром хвостовика від 2 до 5 мм.
3. Приводний електродвигун, в якості якого можна використовувати будь-який мотор, що працює від електричного струму напругою 220 вольт. Це може бути двигун з DVD-програвача або від старого котушкового магнітофона, пральної машинки або від будь-якої іншої, яка не використовується вами побутової техніки. Оптимальним для саморобного гравера є електродвигун від швейної машини, тому що в його оснащенні вже є реостат, що дозволяє в досить широких межах регулювати швидкість обертання валу. Такі двигуни, як правило, здатні розвивати швидкість обертання валу до 6 тис. Об / хв, чого цілком достатньо для побутового гравера.

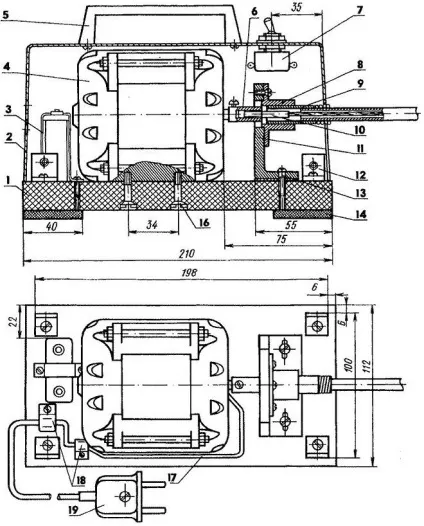

Конструкція саморобного верстата для гравіювання з гнучким валом

Креслення деталей гравера

станина кожух Кронштейн і хомут
Втулка і куточок тримач Схема включення електродвигуна

Для виготовлення гравера вам також знадобляться електродриль, точильний верстат і стандартний набір слюсарних інструментів.

Принцип роботи саморобної Гравірувальною установки

Саморобний гравер запропонованої конструкції працює за наступним принципом. Обертання від електродвигуна за допомогою шківів і гумового пассіка передається на гнучкий вал, який, в свою чергу, повідомляє його робочої насадки і зафіксованим в ній інструменту.

Гравировальная машинка своїми руками може бути виготовлена ​​і в іншому конструктивному виконанні, яке передбачає, що гнучкий вал з'єднується з електродвигуном за допомогою перехідної муфти. Одним кінцем така муфта насаджується на вал електродвигуна і надійно фіксується на ньому за допомогою штифта, а в квадратний отвір, виконане на її другому кінці, вставляється рухливий сердечник гнучкого вала.

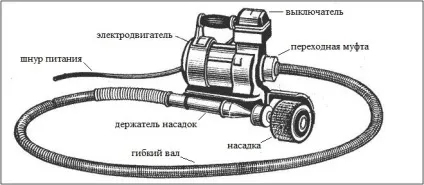

Пристрій найпростішого саморобного гравера

Після того як всі конструктивні елементи майбутнього саморобного гравера підготовлені, приступають до його виготовлення.

1. Для надійного і сталого кріплення всіх елементів конструкції гравера необхідно зробити найпростішу станину-підставу, для чого можна використовувати лист текстоліту або товстої фанери, вирізавши з нього шматок необхідного розміру. На заздалегідь розмічених місцях на поверхні такої підстави кріпляться електродвигун і кронштейн з хомутом, в якому буде фіксуватися задній наконечник гнучкого вала. Після затягування кріплення гайки на хомуті кронштейна кінець гнучкого вала повинен надійно в ньому зафіксуватися.
2. Заздалегідь підготовлені шківи, ​​які також можна зняти зі старої побутової техніки, фіксуються на валу електродвигуна і на рухомому осерді гнучкого вала. Щоб виконати таку фіксацію, необхідно під фланцевої частини шківів і на валах просвердлити отвори, в які потім будуть вставлені штифти. Забезпечити надійність з'єднання допоможе звичайна епоксидної смоли. Передача обертання від електродвигуна гнучкому валу, здійснювана за допомогою шківів і пассіка, зручна тим, що, змінюючи діаметри використовуваних шківів, можна регулювати частоту обертання, що повідомляється Гроверу.
3. Прикінцевими етапами виготовлення гравера запропонованої конструкції є установка гумового пассіка на шківи гнучкого вала і електродвигуна, підключення мотора до електричного живлення, фіксація робочої насадки з інструментом на передньому кінці гнучкого вала і тестування готового пристрою.

Щоб зробити свій гравер більш безпечним в експлуатації, виготовте для його електродвигуна і пасової передачі компактний кожух (можна використовувати звичайну фанеру). Оскільки руки при роботі з пристроєм зайняті утримуванням виробу і робочої насадки, можна оснастити гравер ножною педаллю для його включення і виключення. Основним елементом такої педалі, корпус якої також часто роблять з фанери, є звичайна толчковая кнопка.

В якості приводу для гравера можна використовувати болгарку з «полетів» редуктором.

Кілька корисних рекомендацій

Вирішуючи питання про те, який гнучкий вал використовувати для оснащення свого саморобного гравера, краще вибирати ведучі частини від стоматологічних бормашин. Робити це рекомендується з тієї причини, що такі вали, навіть зняті з старих бормашин, вже оснащені робочими насадками з затискними механізмами цангового типу, в яких дуже зручно і надійно фіксується використовуваний інструмент.

Тим часом у використання гнучкого вала від стоматологічної бормашини як приводного елемента насадки гравера є і певні незручності. Полягають вони в тому, що для стоматологічних насадок не завжди можна підібрати інструменти, необхідні при роботі на Гравірувальною установці. Вирішується така проблема досить просто: багато інструментів для гравера можна виготовити самостійно, використовуючи для цього підручні матеріали.

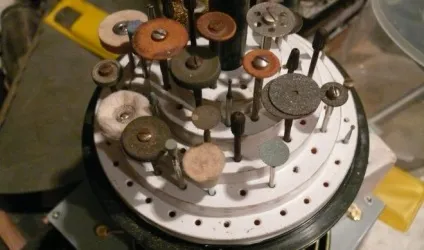

Саморобні насадки для гравера

Так, досить якісні фрези для гравірувальних установок можна зробити з поламаних свердел, якщо, використовуючи звичайний точильний верстат, надати їх робочої частини необхідну конфігурацію. Абразивні головки різної форми, які активно використовуються при обробці за допомогою гравера, можна виготовити з уламків точильного кола середньої твердості.

Спочатку такі уламки необхідно оснастити хвостовиком, який робиться з сталевого дроту діаметром 2,6 мм. Потім такий хвостовик вставляють в попередньо виконане отвір в абразивному уламку і замоноличивают в ньому за допомогою епоксидної смоли. Останнє, що залишиться зробити для перетворення такої заготовки в повноцінний інструмент для гравера, - це надати його абразивної частини необхідну конфігурацію за допомогою точильного верстата, оснащеного кругом високої твердості.
