8 Правила прив'язки робочої документації

8.1 Робоча документація - типові проекти, типові проектні рішення (призначені для прив'язки) і робоча документація повторного застосування підлягають прив'язці до конкретного майданчика будівництва. На кожному аркуші прив'язуємося документації ставлять штамп прив'язки відповідно до додатка М:

8.2 Обкладинки і титульні листи основних комплектів робочих креслень типових проектів (типових проектних рішень), виданих у вигляді альбомів і випусків, що не прив'язують і замовнику не направляють.

8.3 Штамп прив'язки наносять на вільному полі аркуша, переважно над основним написом або зліва від неї.

8.4 Допускається не наносити штамп прив'язки на незмінні робочі креслення конструкцій, виробів і вузлів в разі їх повторного застосування організацією, що здійснила розробку та затвердження цих креслень. Зазначені робочі креслення записують у розділ документів, що додаються без зміни позначення.

8.5 Зміни при прив'язці вносять відповідно до 7.5.1-7.5.4. 7.5.14-7.5.17 та з урахуванням наступних додаткових вимог:

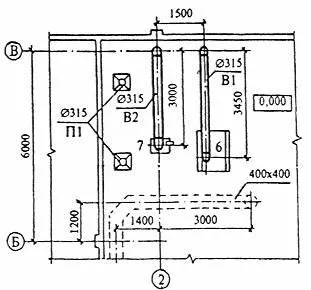

а) якщо змінюваних ділянок зображення два і більше, то їм присвоюють порядкові номери, які проставляють римськими цифрами на полиці лінії-виноски відповідно до малюнком 21;

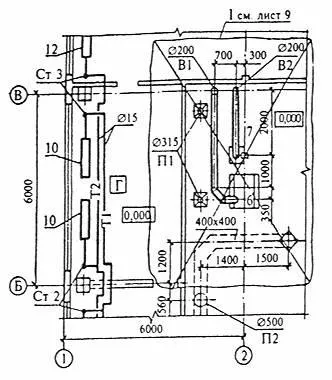

б) над зміненою ділянкою вказують римською цифрою порядковий номер змінюваного ділянки зображення і напис "Замість перекресленого" відповідно до малюнком 22.

Якщо нове зображення (частина зображення) розміщують на іншому аркуші, то у заміненого зображення вказують також номер аркуша, на якому знаходиться нове зображення.

8.6 Основні написи на аркушах прив'язуємося документації, виданої у вигляді альбомів і випусків, залишають без зміни.

8.7 Зміни при прив'язці рекомендується вносити в один екземпляр документа, який є в подальшому оригіналом, з якого виготовляють копії.

8.8 Анульовані листи виключають з прив'язаною документації без зміни загальної нумерації аркушів.
