Гост 30494-96 будівлі житлові і громадські параметри мікроклімату в приміщеннях
- РОЗРОБЛЕНО Державним проектно-конструкторським і науково-дослідним інститутом СантехНИИпроект (ГПКНІІ СантехНИИпроект), Науково-дослідним інститутом будівельної фізики (НІІстройфізікі), Центральним науково-дослідним і експериментальним проектним інститутом житла (ЦНДІЕПжитла), Центральним науково-дослідним і експериментальним проектним інститутом навчальних будівель ( ЦНІЇЕП навчальних будівель), Науково-дослідним інститутом екології людини та гігієни навколишнього середовища ім. Сисіна, Асоціацією інженерів з опалення, вентиляції, кондиціонування повітря, теплопостачання та будівельної теплофізики (АВОК).
ВНЕСЕНО ГосстроемУкаіни
За прийняття проголосували:
Найменування держави / Найменування органу державного управління будівництвом
Азербайджанська Республіка / Держбуд Азербайджанської Республіки
Республіка Вірменія / Міністерство містобудування Республіки Вірменія
Республіка Білорусь / Мінбудархітектури Республіки Білорусь
Грузія / Міністерство урбанізації та будівництва Грузії
Республіка Казахстан / Агентство будівництва та архітектурно-будівельного контролю Міністерства економіки та торгівлі
Киргизька Республіка / Мінархбуд Киргизької Республіки
Республіка Молдова / Міністерство територіального розвитку, строітельстваі комунального господарства Республіки Молдова
Україна / ГосстройУкаіни
Республіка Таджикистан / Держбуд Республіки Таджикистан
Республіка Узбекистан / Держкомархітектбуд Республіки Узбекистан
Цей стандарт встановлює параметри мікроклімату обслуговується зони приміщень житлових, громадських, адміністративних та побутових будівель. Стандарт встановлює загальні вимоги до оптимальних і допустимих показників мікроклімату та методи контролю.
Стандарт не поширюється на показники мікроклімату робочої зони виробничих приміщень.
Вимоги, викладені в розділах 3 і 4 в частині допустимих параметрів мікроклімату (крім локальної асиметрії результуючої температури), є обов'язковими.
3.1 У приміщеннях житлових і громадських будівель слід забезпечувати оптимальні або допустимі норми мікроклімату в обслуговуваній зоні.
3.2 Необхідні параметри мікроклімату: оптимальні, допустимі або їх поєднання - слід встановлювати в нормативних документах в залежності від призначення приміщення і періоду року.
3.3 Параметри, що характеризують мікроклімат приміщень:
Температура повітря;
швидкість руху повітря;
відносна вологість повітря;
результуюча температура приміщення;
локальна асиметрія результуючої температури.
3.4 Оптимальні і допустимі норми мікроклімату в обслуговуваній зоні приміщень (в встановлених розрахункових параметрах зовнішнього повітря) повинні бути значення, вказані в таблицях 1 і 2.

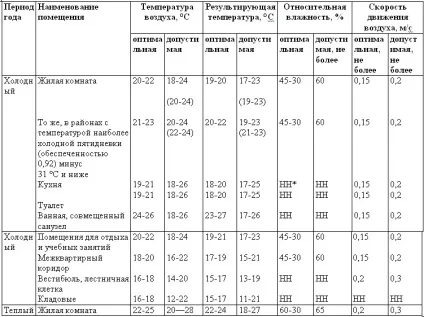

Таблиця 1
Оптимальні і допустимі норми температури, відносної вологості та швидкості руху повітря в обслуговуваній зоні приміщень житлових будинків і гуртожитків
- НН - не нормується
Примітка - Значення в дужках відносяться до будинків для людей похилого віку та інвалідів

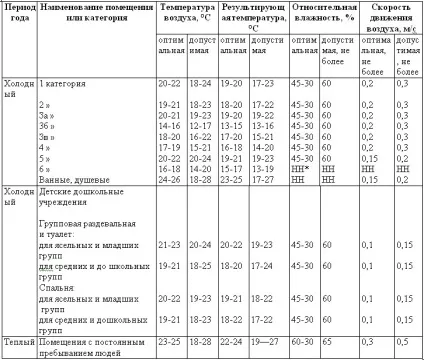

Оптимальні і допустимі норми температури, відносної вологості та швидкості руху повітря в обслуговуваній зоні громадських будівель
-
- НН - не нормується
Примітка - Для дитячих дошкільних установ, розташованих в районах з температурою найбільш холодної п'ятиденки (забезпеченістю 0,92) мінус 31 ° С і нижче, допустиму розрахункову температуру повітря в приміщенні слід приймати на 1 ° С вище зазначеної у таблиці.
- НН - не нормується
Інші громадські та адміністративно-побутові
У кожному представницькому приміщенні
Те ж, в приміщеннях площею 100 м2 і більше вимірювання здійснюються на ділянках, розміри яких регламентовані в 4.3
Для зовнішніх стін з светопроемами і опалювальними приладами температуру на внутрішній поверхні слід вимірювати в центрах дільниць, утворених лініями, що продовжують межі укосів светопроемов, а також в центрі скління і опалювального приладу.
4.5 Результуючу температуру приміщення слід обчислювати за формулами, зазначеними в додатку А. Вимірювання температури повітря проводять в центрі приміщення на висоті 0,6 м від поверхні підлоги для приміщень з перебуванням людей в положенні сидячи і на висоті 1,1 м в приміщеннях з перебуванням людей в положенні стоячи або по температур навколишніх поверхонь огороджень (додаток А), або за даними вимірів кульовим термометром (додаток Б).
4.6 Локальну асиметрію результуючої температури слід обчислювати для точок, зазначених в 4.5, за формулою
де tsu 1 і tsu 2 - температури, ° С, виміряні в двох протилежних напрямках кульовим термометром (додаток Б).
4.7 Відносну вологість в приміщенні слід вимірювати в центрі приміщення на висоті 1,1 м від підлоги.
4.8 При ручній реєстрації показників мікроклімату слід виконувати не менше трьох вимірів з інтервалом не менше 5 хв, при автоматичній реєстрації - слід проводити вимірювання протягом 2 ч. При порівнянні з нормативними показниками приймають середнє значення виміряних величин.
Вимірювання результуючої температури слід починати через 20 хв після установки кульового термометра в точці вимірювання.
4.9 Показники мікроклімату в приміщеннях слід вимірювати приладами, які пройшли реєстрацію і мають відповідний сертифікат.
Діапазон вимірювання і допустима похибка вимірювальних приладів повинні відповідати вимогам таблиці 4.
Таблиця 4
Вимоги до вимірювальних приладів
Результуючу температуру приміщення tsu при швидкості руху повітря до 0,2 м / с слід визначати за формулою
де tp - температура повітря в приміщенні, ° С;
tr - радіаційна температура приміщення, ° С.
Результуючу температуру приміщення слід приймати при швидкості руху повітря до 0,2 м / с дорівнює температурі кульового термометра при діаметрі сфери 150 мм.
При швидкості руху повітря від 0,2 до 0,6 м / с tsu слід визначати за формулою
Радіаційну температуру tr слід обчислювати:
по температурі кульового термометра за формулою
де tb - температура по кульового термометру, ° С;
m - константа, рівна 2,2 при діаметрі сфери до 150 мм або визначається за додатком Б;
V - швидкість руху повітря, м / с. по температурам внутрішніх поверхонь огороджень і опалювальних приладів
, (A.4)
де Ai - площа внутрішньої поверхні огороджень і опалювальних приладів, м2;
ti - температура внутрішньої поверхні огороджень і опалювальних приладів, ° С.
Кульовий термометр для визначення результуючої температури являє собою зачерненого зовні (ступінь чорноти поверхні не нижче 0,95) порожнисту сферу, виготовлену з міді або іншого теплопровідного матеріалу, всередині якої поміщений або скляний термометр, або термоелектричний перетворювач.
Кульовий термометр для визначення локальної асиметрії результуючої температури являє собою порожню сферу, у якій одна половина кулі має дзеркальну поверхню (ступінь чорноти поверхні не вище 0,05), а інша - зачерненого поверхню (ступінь чорноти поверхні не нижче 0,95).
Вимірюється в центрі кулі температура кульового термометра є рівноважною температурою від радіаційного та конвективного теплообміну між кулею і навколишнім середовищем.
Рекомендований діаметр сфери 150 мм. Товщина стінок сфери мінімальна, наприклад з міді - 0,4 мм. Дзеркальну поверхню утворюють гальванічним методом шляхом нанесення хромового покриття. Допускаються наклеювання полірованої фольги і інші способи. Діапазон вимірювань від 10 до 50 ° С. Час перебування кульового термометра в точці виміру перед вимірюванням не менше 20хв. Точність вимірювань при температурі від 10 до 50 ° С - 0,1 ° С.
При використанні сфери іншого діаметра константу т слід визначати за формулою
m = 2,2 (0,15 / d) 0.4. (Б.1)
де d - діаметр сфери, м.
Ключові слова: мікроклімат, оптимальні та допустимі показники, технічні вимоги, методи випробувань
