Google cardboard своїми руками - віртуальна реальність
Google Cardboard задуманий як дуже просте і доступне пристрій. Ви з легкістю зможете зібрати такі окуляри самостійно.
Короткий посібник
- Принтер і папір
- Ножиці або канцелярський ніж
- Лист гофрокартону розміром 56x36 см або більше (формат А2)
- Лінзи 25 мм в діаметрі, з фокусною відстанню 45 мм
- Пара магнітів у формі диска діаметром близько 20 мм
- Липучки для одягу
- Двосторонній скотч або клей
- Гумка для грошей
- скачайте креслення
- Роздрукуйте креслення і наклейте його на гофрокартон
- За кресленням виріжте корпус очок

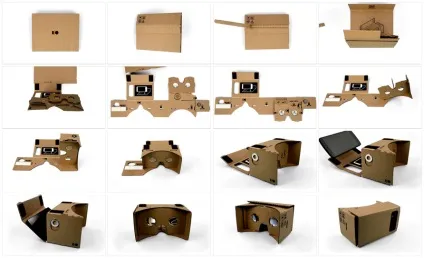

- Вкладіть лінзи і зберіть корпус, як показано на схемі
- Скріпіть клеєм або двостороннім скотчем
- Прикріпіть магніти і липучки
Бачите, нічого складного!
Детальний керівництво
Наші перші очки ми теж збирали вручну. Зараз ми зробили вже понад 10 тисяч пар і хочемо поділитися з вами досвідом.
Отже, незважаючи на простоту конструкції, є кілька нюансів, знання яких заощадить вам трохи часу.
вибір гофрокартону
Почнемо з вибору картону. Вам знадобиться гофрокартон, з якого зазвичай роблять коробки. Такий картон складається з трьох шарів, середній з яких хвилеподібний.
Картон не менше 1,7 мм завтовшки
Важливий нюанс - картон повинен бути досить товстим і міцним, не менше 1,7 мм завтовшки. Інакше конструкція вийде нетривкою, буде погано тримати форму.
Картон товщі 2,5 мм теж не підійде, його складніше різати і доведеться доопрацювати макет.
По краях листа картон зазвичай зім'ятий, тому вимірювати товщину, прикладаючи в цьому місці лінійку, марно. Візьміть штангенциркуль.
двоопуклі лінзи
Вам знадобляться двоопуклі лінзи з діаметром 25 мм або трохи більше. Необхідна фокусна відстань 45 мм (що рівносильно оптичному збільшенню 6.5 ×)
Щоб дізнатися фокусна відстань, сфокусуйте світло від люстри на столі
Дізнатися фокусна відстань лінзи просто. Сфокусуйте світло від люстри або від сонця на столі або підвіконні і виміряйте відстань від лінзи до поверхні - це і є фокусна відстань.
магнітний контролер
Вам потрібні два магніти - неодимовий для зовнішньої сторони і феритовий для внутрішньої. Можна використовувати два неодімових магніту, але в цьому випадку вибирайте магніти слабший, інакше вони притягнуться так, що не дозволять один одному рухатися. Сили двох феритових магнітів, швидше за все, буде недостатньо. До того ж без спеціального покриття вони бруднять руки.
Ферритові магніти тонше 2 мм - дуже крихкі
Підійдуть звичайні липучки для одягу. Найкраще закріпити їх за допомогою клею. Так як липучки кріпляться на картон, підбирайте силу зчеплення липучок поменше, щоб основа з часом не відривалася від картону, як в цих окулярах:
Скруглите кути, щоб зменшити зусилля на розрив
Якщо липучки сильні, зменшіть площа зчеплення, розмістивши хрест-навхрест.
Скруглите кути липучок, в кутах виникає найбільше зусилля на розрив.
Захисне покриття
На поверхню очок, яка контактує зі шкірою, слід нанести водо- і жірооталківающее покриття.
