Гофрована труба пвх

Трубні вироби з полімерів продовжують витісняти продукцію з металу у всіх областях застосування. На зміну габаритних сталевих конструкцій приходять легковагі рівні та гофровані труби з ПВХ. Прийнятна ціна і високі технічні характеристики роблять ці пластикові труби одними з найпопулярніших продуктів у сфері будівництва та домашнього господарства. Вони можуть бути використані не тільки для проведення водопроводу, але і для електротехнічних потреб.

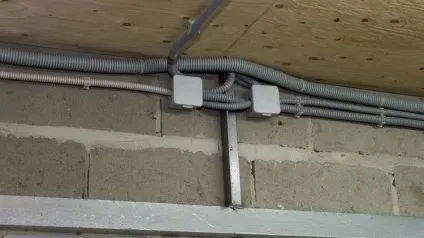

Гофровані труби з ПВХ застосовуються в різних областях будівництва

Технічні характеристики гофрованих труб з ПВХ

Властивості гофрованих дренажних труб з пластикових матеріалів дають масу можливостей при виконанні ремонтних і монтажних робіт. Полівініхлорідние гофровані труби незамінні при укладанні електромереж різної напруги, ліній зв'язку. Вироби з ПВХ мають відмінну гнучкістю, що дозволяє здійснювати їх монтаж без наявності спеціальних засобів і обладнання. Труби гофровані ПВХ відповідають всім сучасним нормам і стандартам якості.

Гофровані ПВХ-труби мають наступні переваги:

1. Абсолютна негорючість. Полівінілхлорид не запалюється ні за яких умов;
2. Високий ступінь ізоляції. У захисних каналах з полівінілхлориду виключається ймовірність появи блукаючих струмів і наведень. Завдяки даному якості дозволяється прокладка декількох кабелів в одному каналі з ПВХ.
3. Легко піддаються різним способам монтажу. Труби з ПВХ можуть з'єднуватися методом високотемпературної зварювання, а також за допомогою спеціальних клейових розчинів.
4. Екологічність. Матеріал ПВХ не провокує алергічні реакції і в цілому повністю нешкідливий для людини.
5. Легкість. Система з гофрованих труб з ПВХ не вимагає додаткової підтримки, тобто застосування несучої арматури.
6. Антикорозійні властивості. Установка конструкцій з гофрованих труб можлива у вологих приміщеннях і середовищах. ПВХ не схильні до дії корозії і агресивних хімічних речовин.

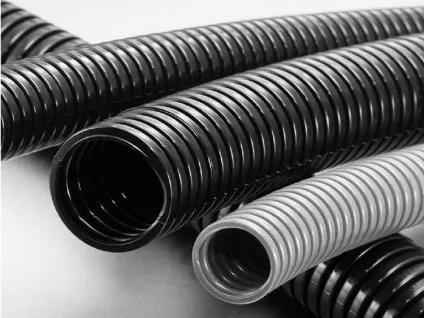

Застосування гофрованих труб залежить від їх діаметра

Важливо! Незважаючи на безліч позитивних якостей труб ПВХ, монтувати їх в якості кабельних каналів заборонено на легкозаймистих засадах. Якщо необхідно встановити електропроводку, наприклад, на дерев'яній основі, для захисту каналу застосовуються металеві рукава.

Установку труб електротехнічних гофрованих полівінілхлоридних можна здійснювати як відкритим способом, так і під декоративними панелями, під гіпсокартоном, усередині перекриттів будівлі. Можливе укладання в бетонну стяжку.

Різновиди гофрованих труб ПВХ

Гофровані труби з полівінілхлориду випускаються переважно для укладання електричних кабелів і для каналізації. Існує класифікація виробів за ступенем міцності:

• легкі (умовне позначення - «Л»);
• важкі ( «Т»);
• надважкі.

Легкі електротехнічні гофри дуже гнучкі, що зручно при монтажі складних систем. Але ці гофровані труби ПВХ не рекомендується використовувати за межами будівлі, так як на їх термін служби впливає ультрафіолетове випромінювання. Важкі гофровані труби відрізняються підвищеною міцністю, їх можна укладати в грунт. Надважкі труби використовуються в домашньому господарстві досить рідко. Найчастіше їх застосовують в громадських місцях з підвищеними вимогами до безпеки системи (школи, лікарні).

Також поширене виробництво негорючих труб електротехнічних гофрованих полівінілхлоридних з зондом. Зонд (трос) сприяє оптимізації процесу монтажу. Він проводиться з міцної металевого дроту. Електротехнічні труби з зондом з'єднуються відповідно до встановленого плану, після чого з'єднуються кінці електрокабеля і троса. Щоб кабель виявився всередині гофри, необхідно потягнути зонд з протилежного кінця труби. На установку системи, оснащеної зондом, йде в кілька разів менше часу.

Труби, оснащені зондом, дозволяють економити час при прокладці електромереж

Корисна порада! Під час встановлення в електротехнічних трубах з зондом, до краю зонда і проводиться кабелю можна прикріпити шнур або дріт. Це дасть можливість протягнути при необхідності додаткові технічні лінії електропередачі вже після монтажу.

Важливим фактором у виборі гофрованих труб простих і з зондом є їх діаметр. Кабель всередині гофри з зондом не повинен бути покладений занадто щільно, тому при виборі труби слід керуватися такими порадами:

• для прокладки кабелю до освітлювальних приладів в приміщенні буде досить труби ПВХ діаметром 16 мм;
• якщо потрібно укласти проводку до розеток і вимикачів, слід придбати трубу з зондом діаметром в 20 мм;
• в стінах будівель і в прольотах між поверхами прокладаються гофровані труби з діаметром не менше 40 мм.

Використання гофрованих труб з ПВХ для дренажу

Для систем відведення води не підходять легкі електротехнічні труби. Для дренажу застосовуються особливі види ПВХ труб - одностінні або двостінні гофровані труби. Багатошарові вироби мають гладку поверхню зсередини. Кільцева жорсткість в даних виробах максимальна, що робить дренажну систему міцної і безпечної. Труби цього типу поділяються на кілька класів, залежно від структури і жорсткості матеріалу. Дренажні труби можуть мати маркування SN2, -4, -6, -8, а найміцніші позначаються як SN16.

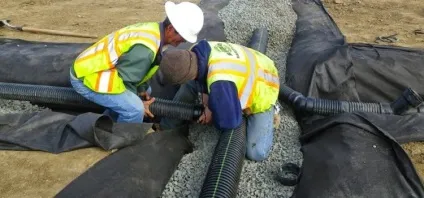

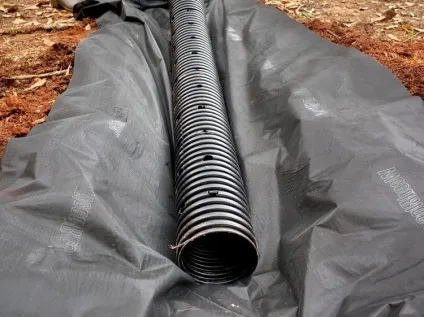

Для системи водовідведення з невеликою глибиною укладання можна застосувати найлегшу дренажну ПВХ-трубу

Вибирати трубу по класу жорсткості необхідно, орієнтуючись на глибину укладання системи:

• гнучкі гофровані труби, мають одношарову структуру марки SN2, укладаються на глибину, що не перевищує 2 м. Одношарові труби SN4 можуть експлуатуватися на глибині до 3 м;
• двошарові гофровані труби ПВХ для дренажу з жорсткістю SN6 укладаються в грунт не глибше 4 м;
• труби підвищеної жорсткості класів SN8 і SN16 розраховані на глибоку укладку. Вони здатні нормально функціонувати на глибині від 8 до 10 м.

Існують також дренажні труби з додатковою фільтрує оболонкою. В якості фільтра використовується геоткань або кокосове волокно. Захисний шар необхідний для того, щоб дренажні труби не засмічувалися частинками грунту, піску, глиною або мулом. Труби типів SN8 і SN16 випускаються без фільтруючих оболонок.

Корисна порада! При влаштуванні неглибокого дренажу також можливе використання труб підвищеної жорсткості. В такому випадку гарантується збільшення терміну служби дренажної системи.

Крім гофрованих труб, в системі дренажу використовуються з'єднувальні фітинги та дренажні колодязі. Влаштовуються колодязі в місцях перетину елементів конструкції, при зміні кута нахилу трубопроводу. Колодязі необхідні для вільного доступу до з'єднань гофрованих труб для дренажу, щоб легко проводити ремонт або прочищення.

Гофровані труби ПВХ і ПНД: в чому різниця

Щоб вирішити, що краще - труби гофровані ПВХ або ПНД, необхідно знати, для яких цілей буде застосовуватися планована конструкція.

Для прокладки електричних мереж всередині приміщення можна застосовувати труби з ПВХ

Два даних типу полімерів володіють різними властивостями, і однаково успішно використовуються для вирішення різних завдань. І ПВХ, і ПНД є довговічними матеріалами, і при правильній експлуатації здатні прослужити до 50 років. Обидва види пластикових труб можуть використовуватися для транспортування агресивних хімічних речовин: оксидів, кислот, лугів, солей.

Труби з поліетилену низького тиску (ПНД) краще застосовувати для захисту слабкострумових мереж, відкритих мереж на вулиці, проводки в грунті, напірної і безнапірної каналізації, облаштування дренажу. Для захисту електричних кабелів з високою напругою дозволяється використання тільки гладкостінних труб ПНД з жорсткою структурою. Для внутрішньої і зовнішньої електропроводки житлових і промислових будівель рекомендується використовувати тільки гофровані труби ПВХ.

Полівінілхлорид є самозатухаючим матеріалом, в той час як ПНД має низьку опірність полум'я. Полімери типу ПНД не сприяють поширенню вогню, але точкові загоряння в таких системах зустрічаються. Технічні характеристики ПНД дозволяють матеріалу добре переносити низькі температури, тому він може застосовуватися для експлуатації при складних погодних умовах. ПВХ починає псуватися при низьких температурах (від -10 ° C), а структура поліетилену не порушується навіть при -60 ° C.

Гофровані труби з ПНД мають більш низьку вартість, однак, їх монтаж може зажадати додаткових витрат. Трубопровід з полівінілхлориду монтується методом зварювання встик або з використанням електромуфт, що забезпечує більш якісний результат.

Доводилося укладати спочатку кабель-канали, а потім по ним протягувати сам кабель, хоча простіше було монтувати всю збірку. Взяв трубу гофровану ПВХ з протяжкою, все вийшло дуже легко, швидко і без нервів. Теоретично замість цього заводського троса можна було б придумати свій, але це зайвий час і сили. Діаметра вистачило б і 16-го, але вирішив перестрахуватися і купити 20-й, може, ще щось і доведеться тягнути.

Я вважаю, відмінне рішення на всі випадки життя для електропроводки - гофра труба ПВХ. Майже на всі, я зараз не беру в счетоткритую прокладку, навіть товстостінний ПВХ з часом псується від ультрафіолету, а нам це не треба. З власного досвіду скажу, що гофра з полівінілхлориду важкої модифікації може замінити армовані труби, а то і буде краще. Вартість у ПВХ, ясна річ, набагато нижче. Якщо по фасаду нужнопроложіть ПВХ, краще взяти жорстку, але прокладати під навісом.

Добре підходять для прихованої прокладки в бетоні або в приміщеннях ПВХ труби гофровані. Полівінілхлорид розчиняється дуже туго, і то тільки в ацетоні ніби. У ПВХ є підрозділи по класах міцності. Деякі навіть в залізобетоні можна прокладати. На відкритому повітрі ПВХ дуже довго, ну, принаймні, пару десятків років не простоять - потрібно купувати з захистом від ультрафіолету (зазвичай це гофри чорного кольору).

Можу сказати, що труба легка гофрована з протяжкою ПВХ - краще, що коли-небудь було придумано для електропроводки. Настільки економить час цей зонд, що не уявляю, як раніше морочалісь з цими проводами. Особливо якщо не один пучок прокласти треба, а 4, скажімо ...
