Годинники Артема з гри - метро-2033

Давно ці години не давали мені спокою, просто спав і бачив їх на своїй руці.
Це, звичайно, не стімпанк, швидше за стиль постапокаліпсіс.

Але, як виявилося, зробити їх практично неможливо в тому вигляді, що вони зображені на малюнку. Подібні газорозрядні індикатори насправді існують, це ІН-17. Але в реальності розміри їх такі, що про наручних годинниках просто не може бути й мови. Висота самого балона 22 міліметра, додати ще товщину плати, корпусу і скла, в результаті отримаємо міліметрів тридцять ... Це точно нікуди не годиться! Єдиний вихід - зробити імітацію на світлодіодних матрицях.

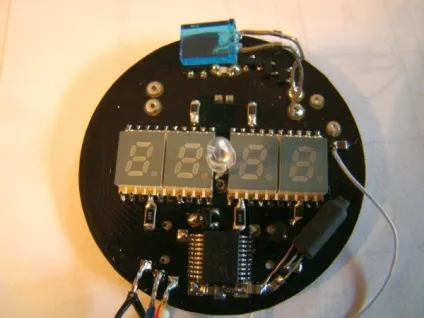

Але це теж було проблематично через те, що треба було відшукати індикатори саме помаранчевого кольору, але скрізь продаються тільки червоні, зелені і рідше жовті. Але врешті-решт такі індикатори знайшов наш користувач ALS, і справа зрушила з мертвої точки. Він же розробив програмне забезпечення та топологію плати з прив'язкою до моїх розмірами і побажанням. Ось такі вийшли плати.

Далі вже була справа техніки!

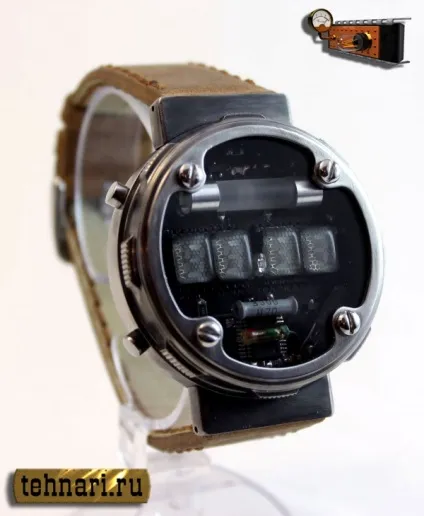

Корпус виготовлений з нержавіючої сталі. Для імітації газорозрядних індикаторів виготовив лінзи з оргскла і під них підклав сітку від розбитого індикатора.

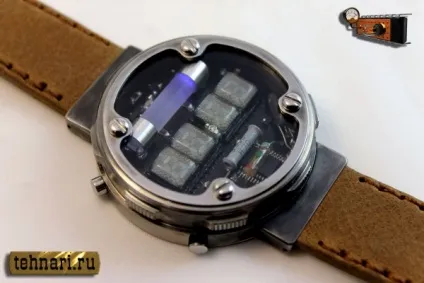

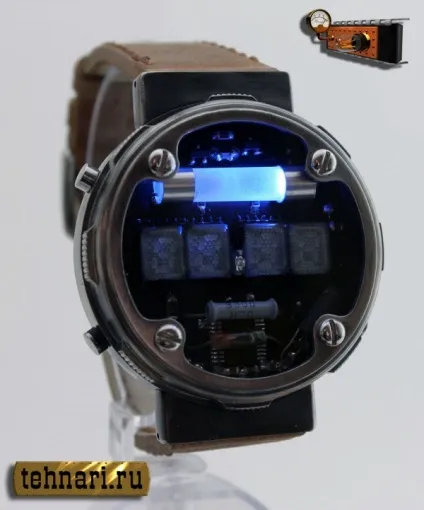

«Реактор» над індикатором теж виготовлений з оргскла і в нього вклеєна синій світлодіод. Цей «реактор» плавно загоряється і плавно згасає кожні п'ятнадцять секунд. Його вимикання свідчить про розряд акумулятора.
Все управління зведене до однієї кнопці, дві кнопки корпусу додані для антуражу і ще одна служить зарядним контактом.
Акумулятора вистачає на п'ятнадцять днів.
На відміну від комп'ютерних годин я застосував шкіряний ремінець, просто не міг знайти в продажу брезентовий.
Годинник має товщину 13 міліметрів, а діаметр корпусу 48 міліметрів. Масштаб збігається з годинником з гри.

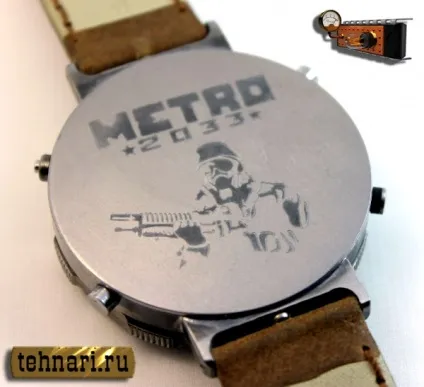

На зворотному боці є гравіювання з логотипом гри.

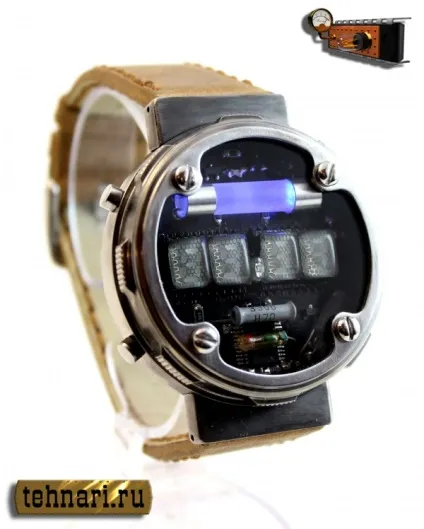

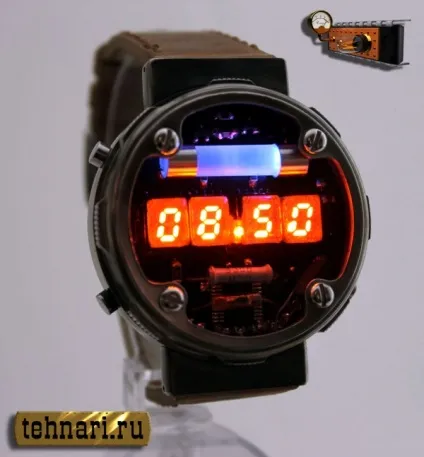

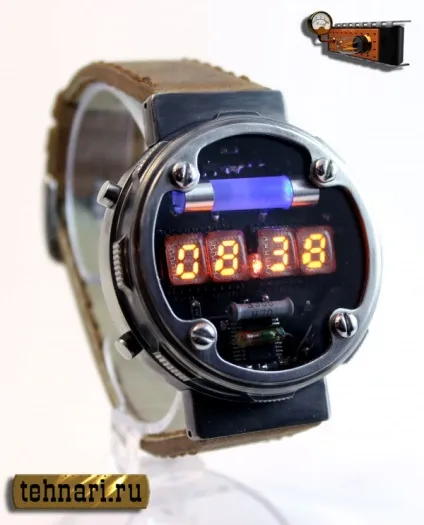

Ось що вийшло.

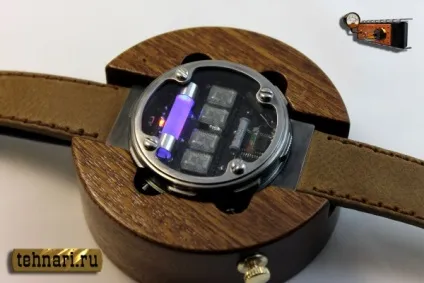

А це підставка для зарядки з масиву червоного дерева.

Під час зарядки світиться помаранчева точка, після закінчення - згасає.

Годинники на волохатих суворої руці.

До речі з'явилася ідея індикатора для годин. Може з таким індикатором вийде трохи краще імітувати низькі ІН-17. Потрібно 10 вузьких пластинок зі скла. На кожній з них викарбувано цифра. Кожна пластинка підсвічується LED збоку. Таким способом висвічуються тільки вигравірувані цифри. Звичайно потрібно вирішити проблему, як підсвічувати тільки певну пластинку а не кілька відразу. Але я думаю, що проблема вирішується.

Я мав на увазі не донора дрібних світлодіодів, а донора «мізків» з готовим алгоритмом роботи: 4 групи по 10 діодів на кожну цифру, загоряється тільки по одному діоду на цифру. І як бонус - додаткові плюшки начебто будильників / календарів та іншого.

Та справа якось не таємниці)))
А в тому, що я цю схему теж не винаходив, а просто адаптував під свої «забаганки». І все, що потрібно було «раскривателям» моєї таємниці - це так само, як і я, взяти стандартну схему і пограти з частотою і заповненням ШІМ-а.
Але виходить, що цілий рік я чую тільки «чуєш, дай схему» і ніхто за цей час не спромігся витратити вечір-два на досліди.

ось я витратив і дещо вийшло інше може від 180 вольт відмовлюся є інша ідея

Це чудово.
Але знаєте, що кажуть на менш культурних форумах?
«Покажи сиськи!»

Доповню.
На ebay зовсім недавно продавалися такий годинник:

Просто є нюанси, які деякі товариші усвідомити не можуть (ну, або не хочуть).
Наприклад, те, що виставлено на продаж там - не продається тут. Бо штампування.
Синій OLED-дисплей в поєднанні зі стімпанком не в'яжеться.
Китайська «нержавіюча сталь» на ділі дуже часто виявляється покритим хромом (хромом чи?) Силуміном.
Але головне, як мені здається, це те, що Валерій робить (нехай і з моєю допомогою) годинник від самого початку і до кінця.
А взяти і переробити готові китайські, висмикнути їх з силуміну і увігнати в коробочку, спаяні з жерсті - ну, не знаю ... Будуть китайські годинники в коробочці з жерсті.

Питань робить від початку і до кінця тільки на вигляд вони мало чим відповідають тематиці а за фактом китайські симпатичніше і глядабельних на рахунок переробки і не в'яжеться як я вже сказав стимпанка я і тут не побачив ... У цілому звичайно Валерій великий майстер ...
