Глибина занурення насоса в свердловину що потрібно знати про пристрій гідроспоруд
Пристрій джерела автономного водопостачання - трудомісткий процес, що включає цілий ряд відповідальних етапів. Неточності в розрахунках або помилки при виборі місця для свердловини загрожують матеріальними і тимчасовими втратами. Один з важливих параметрів - глибина занурення насоса в свердловину, яка залежить від співвідношення цілого ряду показників. Серед них виділяють висоту водяного стовпа, дебіт. Важливий тип гідроспоруди.
Насос - незамінний атрибут оснащення практично будь-якого джерела автономного водопостачання. У деяких випадках підйом води вручну неможливий і нераціональне. Навіщо докладати зусилля, якщо розроблено і давно експлуатується спеціальне обладнання. Насоси діляться на дві основні групи:
- Поверхневі. Розміщуються в безпосередній близькості від джерела. У воду опускається шланг або пластикова труба з фільтром. Переважно використовуються в неглибоких колодязях (звичайних і абиссинских), для організації поливу водою зі ставка, річки або котловану. Характеризуються невисокою продуктивністю. Мають обмеження по рівню водного дзеркала - не більше 7-9 м.
- Глибинні. Сфера експлуатації значно ширше. Застосовуються в колодязях, свердловинах різного типу. Потужні зразки працюють на значну віддаленість від рівня землі.
Свердловина в розрізі: якщо насос розташований неправильно, джерело малопридатний до експлуатації
Глибина занурення насоса в свердловину розраховується окремо в кожному конкретному випадку. Беруться до уваги такі параметри:
- водоносний шар, на якому стоїть гідроспоруда;
- рівень водного дзеркала;
- дебіт свердловини (інакше - потужність).
Для вибору насосного обладнання необхідний комплексний підхід. Думка, що для свердловин не підходить поверхневий насос, помилково. Все залежить від глибини залягання підземних вод.
ВАЖЛИВО ЗНАТИ: Глибина свердловини визначається в залежності від рельєфу, природно-кліматичних умов і на підставі геодезичної розвідки. Також можна спиратися на дані про прилеглих спорудах такого типу, але вони можуть бути неточними.

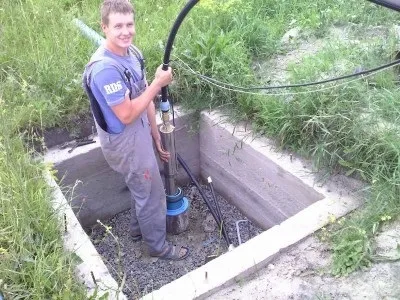

Підготовлене обладнання опускають в свердловину перед монтажем кесона
Так звані грунтові води. Розташовуються в безпосередній близькості від поверхні землі, трохи нижче родючого шару. Характеризуються непостійністю і високим ступенем залежності від опадів і талих вод. У посушливі або малосніжні роки можуть повністю зникати. Схильні до переміщення, тому що заповнюють порожнечі між грунтами, які постійно перебувають в русі.
Близькість до поверхні обумовлює негативні експлуатаційні властивості:
- забрудненість;
- наявність домішок, в т.ч. хімічних сполук неорганічного походження;
- непридатність для пиття і приготування їжі;
- використання в технічних цілях (наприклад, для поливу).

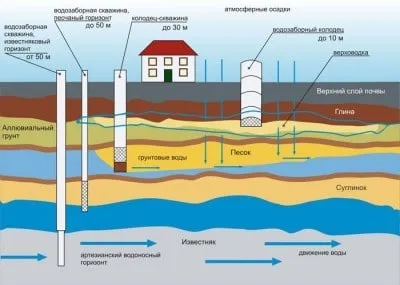

Схема розташування водоносних шарів в грунті. Для конкретної території залежить від кліматичної зони і особливостей рельєфу
Горизонт, утворений на першому водотривкому шарі. Найчастіше в ролі породи, що не пропускає вологу, виступає глина. Глибина коливається на рівні 5-15 м. Характеризується високою залежністю від кількості опадів, особливостей рельєфу. Зазвичай має прив'язку до природних водойм поблизу - озерам, рікам.
Грунтові води часто залягають в заболоченій місцевості. В цьому випадку вода має характерний жовтуватий колір і «залізний» смак. При відсутності несприятливих факторів вода після кип'ятіння придатна для пиття, а фільтрації - для різних господарських потреб.
Найпоширеніший тип споруд на даному водоносному шарі - колодязь.
Глибина залягання водоносного шару починається від 20 м і йде углиб земної товщі на кілька сот метрів. Утворює горизонти, ідеальні для пристрою свердловин, здатних забезпечити водою ціле домогосподарство, кілька садиб або невеликий населений пункт, якщо знайдений артезіанський джерело.
Вода характеризується високими смаковими властивостями і екологічною чистотою, тому що менш схильна до або зовсім ізольована від впливу зовнішнього середовища. Роботи по влаштуванню гідроспоруд відрізняються трудомісткістю, проте термін експлуатації до 50 років повністю виправдовує докладені зусилля.
ВАЖЛИВО ЗНАТИ: глибина насоса в свердловину розраховується так, щоб обладнання постійно перебувало у воді. В іншому випадку двигун перегріється, що призведе до виходу з ладу всієї системи водопостачання.
Основна відмінна риса свердловини - діаметр стовбура, який коливається в межах від 30-50 см для абиссинской і досягає 150 мм при бурінні артезіанського джерела. По суті - це вузька «горловина», що з'єднує водоносний шар і поверхня землі.
Інша назва - голка. Розташовується ближче всього до поверхні землі - мінімальна глибина свердловини для питної води становить всього 5 м, максимальна - 8. розташовується на першому водоносному шарі. Особливістю є спосіб пристрою. Застосовується забивний метод, при якому трубу, на яку наварено загострений сітчастий наконечник-фільтр, заглиблюють в грунт під прямим кутом. На кожну секцію труби насаджують наступну і забивають за допомогою спеціального пристрою - бабки.
Більш прогресивний спосіб - буріння свердловини до досягнення водоносного шару з подальшим опусканням підготовленої труби. При грамотній експлуатації термін служби джерела досягає 15 років, а продуктивність - більше 1 куб. м / год. Для підйому води використовується поверхневий насос.

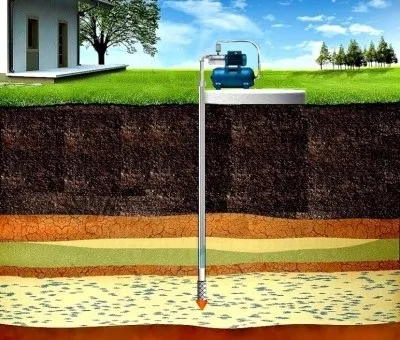

Абиссинский колодязь - найпростіший спосіб видобутку води з-під землі для господарських потреб
Найбільш поширений вид гідроспоруд, призначених для тривалої експлуатації. Виділяють наступні характеристики:
- глибина джерела коливається в межах 20-50 м;
- розташовується на шарі водоносного піску, який є відмінним природним фільтром;
- термін служби складає близько 30 років. При потужному водоносному шарі і грамотної експлуатації досягає півстоліття.
Для пристрою необхідно бурове обладнання. В середньому глибина установки свердловинного насосасоставляет 16 і більше метрів. Устаткування підвішують на тросі, закріпленому на оголовке споруди. Також прокладають силовий кабель для підключення до електромережі.

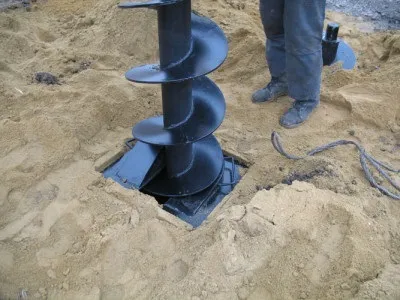

Шнекове буріння -раціонально спосіб спорудження свердловин на піску
Є найбільш складною в пристрої - застосовується спеціалізоване бурове обладнання. Глибина становить не менше 80-100 м і досягає 300 м. Водоносний шар розташовується між двома шарами водотривких порід. Джерело володіє високими експлуатаційними характеристиками в частині хімічного складу води, екологічності.
Єдиний мінус - трудомісткість спорудження. Тому свердловини даного типу рідко вибирають власники одного домогосподарства. Продуктивність значно перевищує потреби сім'ї. Набагато доцільніше об'єднатися власникам кількох садиб, і проблема водопостачання буде вирішена на довгі роки.
ВАЖЛИВО ЗНАТИ: Мінімальна глибина свердловини на воду на піску складає 15 метрів. У цьому випадку також використовують глибинний насос, оскільки гранична можливість поверхневого - підйом води на 10 м.

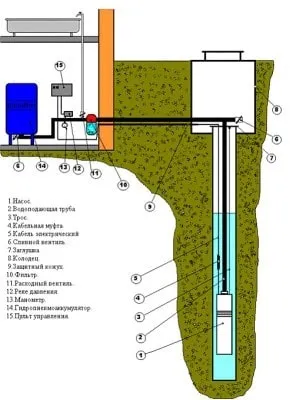

Якісне насосне обладнання оснащене поплавковою захистом - пристрій відключиться при падінні рівня води
Занурення насоса в свердловину - один із заключних етапів при влаштуванні гідроспоруди. Завдання спрощується, якщо необхідно оснастити нове джерело. Якщо свердловина вже знаходиться в експлуатації, і потрібна заміна, при відсутності паспорта ситуація ускладнюється. З такою проблемою часто стикаються власники ділянок, придбаних разом з об'єктом автономного водопостачання.
Для точного розрахунку глибини занурення свердловинних насосів необхідно знати динамічний рівень води. Його визначають разом з ще одним ключовим показником - дебітом істочніка.Іначе - продуктивністю свердловини або швидкістю заповнення і відновлення дзеркала води. Проблеми можливі в наступних випадках:
- Устаткування перевершує дебіт гідроспоруди. Негативні наслідки - високий ризик перегріву і виходу насоса з ладу, через те, що двигун виявиться на поверхні. Не всі моделі оснащені поплавковою захистом, а саме реле також може зламатися. Охолодження пристроїв глибинного типу відбувається природним чином в воді.
- Насос занадто заглиблений по відношенню до рівня водного дзеркала. Це впливає на продуктивність обладнання.
Параметри, які враховують при розрахунку дебіту свердловини
Вважається, що оптимальний рівень розташування насоса - 1 м нижче динамічного рівня води. Він вираховується досить просто. Вимірюють глибину дзеркала і дна, потім повністю викачують воду і засікає час до відновлення рівня води. Залежно від швидкості заповнення визначають продуктивність свердловини і підбирають відповідний насос.
Самостійне виконання робіт по влаштуванню свердловини без належного досвіду - авантюрна ідея. Теоретичних знань явно недостатньо, щоб грамотно занурити насос в уже діючу свердловину або змонтувати в новій.
Краще рішення - звернутися до кваліфікованих фахівців, які виконають всі необхідні роботи. Це дозволить заощадити час, кошти, тому що не доведеться нічого переробляти. Найголовніше - гарантований результат і безпроблемна експлуатація системи водопостачання на протязі багатьох років.
