Глава 7 канали
Колірна інформація в Photoshop зберігається в так званих каналах. Канал - це зображення, в якому точки для кожного складового кольору колірної моделі визначають яскравість (кількість) цього кольору. Відразу це зрозуміти непросто. Спробуємо пояснити доступніше.
Залежно від колірної моделі зображення може мати три колірних каналу (для RGB) або чотири (для CMYK). Кожному кольору моделі виділено окремий канал, в кожному каналі представлена сіра копія зображення. У каналах рівень сірого може мати 256 градацій. Яскравість сірої точки показує кількість відповідного каналу кольору в композитному зображенні. Чим світліше точка, тим більша кількість кольору даного каналу використовується в результуючої точці.
1. Завантажте будь-кольорове зображення. Якщо завантажене зображення створено в колірній моделі CMYK, перетворіть його в RGB.
2. Відкрийте палітру Канали. Ви бачите чотири пункти: RGB. Червоний. Зелений і Синій. Червоний. Зелений і Синій - це і є канали вашого зображення.
3. Зніміть прапорці у вигляді ока для каналів RGB. Червоний і Зелений. У вас залишиться включеним тільки канал Синій (рис. 7.1).

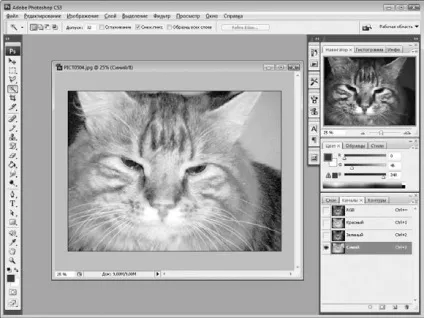

Мал. 7.1. Відображений канал Синій
Зверніть увагу, що зображення у вікні документа стало сірим. Причому воно мало нагадує звичайне чорно-біле зображення. Деякі ділянки, які начебто повинні бути світлими, темні, і навпаки. Справа вся в тому, що градації сірого показують, скільки синього кольору бере участь у формуванні кожної кольорової точки. Чим світліше точка, тим більше синього кольору на неї припадає. Якщо є повністю чорні точки, значить, в результуючому кольорі цих точок синього немає зовсім або його мізерно мало. Подивіться таким же чином Червоний і Зелений канали. Ви побачите, що яскравості окремих ділянок зображення не відповідають дійсності. Ще раз підкреслимо, що в даному випадку яскравість точки визначає не яскравість результуючої точки, а яскравість кольору даного каналу в цій точці.
Проведемо простий експеримент.
1. Створіть нове зображення з білим фоном.
2. Виберіть інструмент Олівець. Налаштуйте кисть таким чином, щоб лінія олівця вийшла досить жирної, наприклад 50 пікселів.
3. Виберіть чисто червоний колір. Для цього в діалоговому вікні вибору квітів вкажіть значення R рівним 255. а значення G і B рівними 0. Це колір, який складається тільки з червоних субпикселов. Сині та зелені субпікселі в цьому кольорі абсолютно не беруть участь (значення їх яскравості дорівнює нулю).
4. Проведіть у вікні створеного документа лінію.
5. Відкрийте палітру Канали. після чого подивіться кожен канал окремо.
Тепер опишемо, що ви повинні побачити.
• Канал Червоний. Ви бачите повністю біле зображення без будь-яких ліній. Білий фон зображення говорить про те, що білий колір містить максимальний рівень червоного (255). Лінію ви теж не бачите, так як намалювали її кольором, в якому кількість червоного також дорівнює 255, тобто в цьому каналі інтенсивність червоних субпикселов максимальна на всій площі малюнка.
• Канали Зелений і Синій. Фони цих каналів білі, так як участь синього і зеленого кольорів в білому кольорі також максимально (нагадаємо, що білий колір виходить, коли значення всіх трьох складових RGB дорівнює 255). Проведена вами лінія в даних каналах має чорний колір. Коли ви вибирали колір інструменту, ви вказали нульові значення для квітів G і B. тобто в обраному вами кольорі синій і зелений кольори не беруть участь зовсім. Саме тому в даних каналах лінія має чорний колір, це говорить про те, що рівень відповідних кольорів в цих каналах мінімальний.
Тепер відобразите одночасно Червоний і Зелений канали. Фон зображення став жовтим, а точка червоною. Це результат змішування каналів, тобто зараз ми наклали Червоний канал на Зелений і при цьому виключили Синій канал. В результаті ми склали 255 градацій червоного кольору з такою ж кількістю зеленого кольору і тим самим отримали жовтий фон. Лінія залишилася червоною, тому що до 255 градаціях червоного в каналі Червоний додалося 0 градацій червоного з каналу Зелений. тобто нічого не додалося.
Якщо скласти канали Зелений і Синій. виключивши канал Червоний. ми отримаємо бірюзовий фон (результат складання 255 градацій зеленого і синього кольору) і чорну лінію. Ні синій, ні зелений колір не присутні в намальованою нами лінії (рівень даних квітів у відповідних каналах нульовий), тому лінія залишається чорною.
Аналогічну картину ми побачимо, створивши зображення в колірній моделі CMYK. Тільки канали CMYK, на відміну від RGB, інверсні, тобто чорний і білий кольори в цих каналах поміняні місцями. Білий колір означає повну відсутність барвника, а чорний - максимальне його кількість (100). Наприклад, якщо ми створимо зображення з білим фоном і пурпурової лінією (C = 0, M = 100, Y = 0 і K = 0), то в каналах побачимо наступне.
• Канали Блакитний. Жовтий і Чорний будуть повністю білого кольору. У формуванні білого тла дані кольори не беруть участь (папір і так біла сама по собі).
• Канал Пурпурний буде містити чорну лінію на білому тлі. У формуванні фону даний колір також не бере, а ось в кольорі лінії інтенсивність пурпурного кольору максимальна.
Якщо ми нанесемо на білий фон лінію іншого, наприклад зеленого, кольору, то в каналах CMYK ця лінія буде сірою з різною яскравістю. Зелений колір в моделі CMYK не присутній, тому виходить шляхом змішування основних кольорів. Ступінь яскравості в кожному каналі буде залежати від кількості відповідного кольору в результуючому зеленому. Чим більше певного кольору бере участь у формуванні результуючого, тим темніше буде лінія у відповідному каналі. Більшою мірою в зеленому кольорі беруть участь блакитний і жовтий. Частка пурпурного і чорного кольорів не дуже висока, тому лінії на цих каналах будуть дуже блідими. Звичайно, все ще залежить і від відтінку зеленого кольору. Можна створити колір, в якому частки чорного і пурпурного будуть нульовими, і це буде чистий зелений колір.
Ми так довго говорили про канали, але до сих пір так і не пояснили, навіщо вони потрібні. Ви, можливо, на початкових етапах не будете їх використовувати і взагалі дивитися на палітру Канали. Багато роками працюють з Photoshop і зовсім не знають, з якою метою канали використовуються, а то і взагалі не підозрюють про існування таких. Погодимося, що для любителя це не так і важливо. Однак, коли ви доростете до професійного використання програми Photoshop і особливо якщо будете працювати в організаціях, що випускають поліграфічну продукцію, ви неодмінно зіткнетеся з таким поняттям, як кольороподіл. Ось тут якраз вам і знадобляться канали.
За допомогою каналів дуже зручно коректувати колірну гамму зображення. Наприклад, працюючи з RGB-фотографією, ви помічаєте, що на окремому її ділянці переважає червоний колір. Звичайними методами (рівнями) або інший колірний корекцією це виправити непросто. Та й не завжди зручно. Відключаєте всі канали, крім червоного, і, наприклад, інструментом Випалювання затінюють дану ділянку зображення, тобто ви затінюють тільки червоний колір, тим самим зменшуючи рівень червоного в композитному кольорі. Ви навіть можете не відключати при цьому інші канали: досить просто виділити канал Червоний. Однак з відключеними каналами простіше контролювати свою роботу.
Інше застосування каналів - це кольороподіл. Для друку картинки на друкарському обладнанні потрібно чотири сірих зображення. Це саме ті канали, про які ми говорили: канали моделі CMYK. Як правило, одне зображення роздруковується на чотирьох прозорих плівках і на кожну плівку наноситься вміст одного каналу. Далі на підставі інтенсивності (рівня) чорного на кожній із плівок обладнання завдає відповідну кількість барвника на носій, найчастіше папір (рис. 7.2).

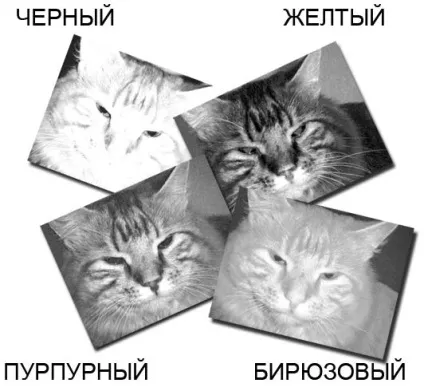

Мал. 7.2. Так виглядає зображення в окремих каналах CMYK
Ми не випадково використовуємо термін «носій», оскільки зображення можна роздруковувати на тканини, пластику і різних полімерних матеріалах.
Ви можете додати в зображення новий канал. Однак це буде не за забарвленням, а так званий альфа-канал, або канал-маска. Для чого можуть використовуватися такі канали? Застосувань безліч. Найпростіше - це використання масок для зображення або якісного ретушування графіки.
Спробуйте створити новий канал, натиснувши третю зліва кнопку в нижній частині палітри Канали. Швидше за все, все ваше зображення буде наче вкрите напівпрозорої кольорової плівкою, а в списку каналів з'явиться новий канал Альфа 1.
1. Тепер, попередньо виділивши канал Альфа 1. спробуйте взяти інструмент Ластик і стерти ділянку зображення. У місці, де «пройшовся» Ластик. буде проступати зображення з вихідними квітами. Іншими словами, ви створили напівпрозорий альфа-канал і зробили окремі його ділянки прозорими (рис. 7.3).
Мал. 7.3. Частина каналу-маски стерта ластиком
2. Натисніть клавіші Ctrl + A. при цьому всі зображення буде виділено, і натисніть клавішу Delete. Вміст альфа-каналу буде видалено, а зображення постане в оригінальних кольорах.
3. Зніміть виділення, натиснувши поєднання клавіш Ctrl + D.
4. Виберіть інструмент Кисть і визначте для даного інструменту синій колір.
5. Переконайтеся, що канал Альфа 1 як і раніше виділений.
6. Зробіть пензлем кілька мазків.
Зверніть увагу, що в зображенні з'являються штрихи, відмінні від обраного вами кольору, швидше за все червоні, тобто, «малюючи» синьою пензлем, ви можете отримати червоні відтінки штрихів. Це відбувається тому, що колір кисті насправді не синій, а певної градації сірого. Погляньте на зразок кольору в нижній частині панелі інструментів, щоб переконатися в цьому. Додаючи сірі лінії на альфа-канал, ви збільшуєте рівень яскравості ділянок основного кольору альфа-каналу (за замовчуванням - червоного). В результаті цього колір каналу підсумовується з іншими каналами.
Тепер трохи про налаштування альфа-каналу.
Щоб викликати діалогове вікно налаштувань альфа-каналу (рис. 7.4), потрібно двічі клацнути кнопкою миші на мініатюрі цього каналу на палітрі Канали.
Мал. 7.4. Діалогове вікно Параметри каналу
В очі відразу кидається зразок кольору. За замовчуванням - червоний. Це колір альфа-каналу. Згадайте, що, який би колір кисті ви не вибрали, при малюванні пензлем на альфа-каналі з'являються червоні лінії різної яскравості (яскравість залежить від обраного відтінку). Ви можете змінити цей колір, і тоді лінії, намальовані на альфа-каналі, будуть мати інший колір (обраний вами).
В області Показувати кольором за замовчуванням перемикач встановлений в положення Масковані області. Як діє альфа-канал в даному режимі при малюванні або стирання, ви бачили. Якщо вибрати положення Виділені області. альфа-канал буде діяти на зображення зворотним способом, тобто зафарбовані області стануть прозорими, а незафарбовані, навпаки, непрозорими або напівпрозорими.
В поле Непрозорість вказують ступінь непрозорості альфа-каналу. За замовчуванням ступінь непрозорості дорівнює 50%. саме тому ви добре бачите зображення крізь «кольорову плівку».
Слід зазначити, що ви можете створити безліч альфа-каналів, налаштувати ступінь їх непрозорості та кольору, далі нанести в цих каналах будь-які штрихи і зображення. Ви можете також копіювати вміст будь-якого каналу в альфа-канал, застосовувати до нього різні корекції і т. Д. Все це дозволяє вам дуже тонко налаштовувати колірні параметри зображення, створювати оригінальні малюнки і т. Д. При великому бажанні ви навіть можете перетворити чорно біле зображення в кольорове. Для цього потрібно перетворити чорно-біле зображення в модель RGB або CMYK, створити необхідну кількість альфа-каналів (по числу кольорів моделі), скопіювати зображення в ці канали і розфарбувати окремі фрагменти зображення так, щоб при змішуванні каналів вийшли потрібні кольори. Це, звичайно, непросто і потребує багато часу, терпіння і досвіду, але це можливо! Дійсно, зі старої чорно-білої фотографії можна зробити кольорову. До речі, якщо все колірні канали містять абсолютно однакову інформацію, значить, пропорції всіх кольорів в окремих точках рівні. А однакові пропорції квітів - це завжди сіра точка (в різних градаціях яскравості: від білої до чорної). Іншими словами, якщо зображення у всіх колірних каналах не відрізняються один від одного, значить, картинка чорно-біла.
