Глава 5 лиття в землю

Лиття в землю є порівняно простим і економічним технологічним процесом У багатьох галузях машинобудування (ав-томобілестроеніе, верстатобудування, вагонобудування і ін) при масо-вом виробництві виливків найчастіше застосовується цей метод Для виготовлення художніх виливків лиття в землю використовується набагато рідше, головним чином, через порівняно низьку якість поверхні

При лиття в землю формування проводиться за постійними моделям За конструкцією моделі можуть бути цільними, роз'ємними, з од-емнимі частинами і зі знаками (для пустотілих виливків)

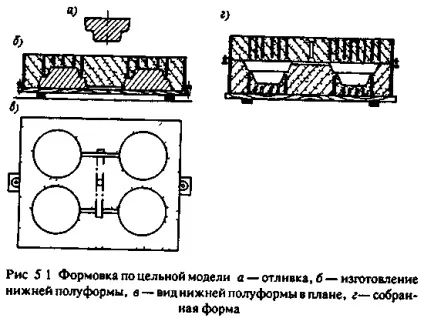

Для виготовлення художніх виливків порівняно простої форми, без високих складних виступів, великих заглиблень (попіль-ниці, настінні барельєфи, деталі архітектурного лиття і т п) використовують цілісні моделі (рис 5 1)

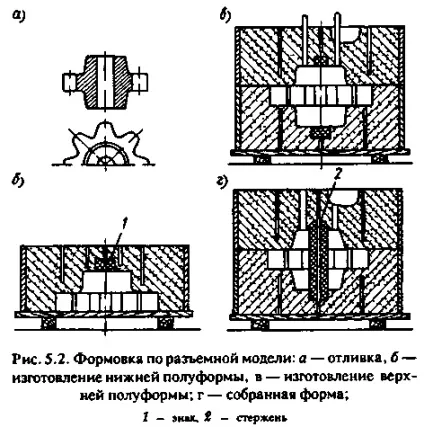

Моделі більш складних виробів, бічні стінки яких мають ухили не в одному напрямку, виготовляють рознімними (рис. 5.2). Лінія роз'єму моделі повинна лежати в площині роз'єму опок Частини рознімних моделей з'єднуються між собою шипами. При виготовленні форми одна частина моделі витягується з верхньої опоки, а інша - з нижньої.

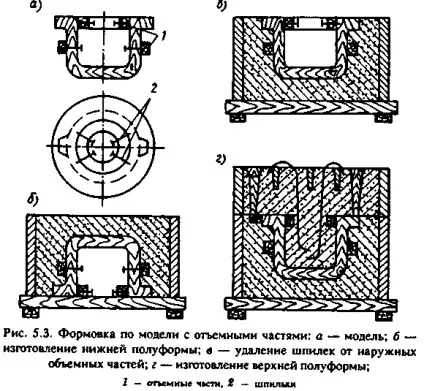

Якщо виріб має виступи, які не дозволяють отримати модель з форми, модель виготовляють з від'ємними частинами, які кріпляться до основної моделі шпильками (рис 5 3). Після завершення формування спочатку видаляють модель з форми, залишаючи в ній відокремлені частини, які видаляють окремо.

Моделі для пустотілих виливків мають знаки (спеціальні порожнини). У місцях розташування знаків кріпляться стрижні (див. П. 53), які формують внутрішню порожнину виливків (див. Рис. 5.2, г). Коли порожнину виливки має виходи з двох сторін (колонки, труби, втулки), знаки на моделі також робляться з двох сторін Якщо внут-няя порожнину має вихід тільки в одну сторону (як в бюстах і статуетках), необхідно забезпечити надійне кріплення знака стер- жня в формі.

Моделі виготовляють з різних матеріалів: дерева, гіпсу, металу.

Найчастіше використовують дерево, як найбільш дешевий і легкообрабативаемий матеріал.

Для виготовлення моделей великого архітектурно-художньо-го лиття з простим рельєфом (колонки, тумби, решітки, постаменти)

зазвичай застосовують сосну Сосна слабо вбирає вологу і мало подвер-дружина викривлення. Для невеликих моделей зі складною поверхнею сосна непридатна: вона має великі волокна, легко колеться вздовж них, фарбували в тонких перетинах і задирається при обробці на токарних .станках.

Моделі, які необхідно обробляти на токарних верстатах, найчастіше роблять з берези.

Найбільш складні моделі, поверхня яких декорована тонким різьбленням, виточують з міцних і в'язких порід дерева: ЯБЛ-ні, груші, червоного або чорного дерева. Ці моделі значно дорожче соснових і березових, але гарна якість і тривалістю-ний термін служби цілком окупають витрати на матеріали.

На відміну від дерев'яних, металеві моделі мають цілий ряд переваг. Вони не коробляться, добре зберігають свою форму, мають міцну чисту поверхню і значний термін служби

Для виготовлення моделей широко використовується чавун, як дешевий і досить міцний матеріал З чавуну частіше виготовляють круп-ні прості моделі, які не мають гострих і дрібних виступів (моделі решіток, колон, постаментів, поручнів і т п).

Однак чавун погано піддається ручній обробці, має низьку корозійну стійкість, погано паяется, крім того, це крихкий матеріал, через що фарбується поверхню моделі.

Латунь є одним з кращих матеріалів для виготовлення моделей дрібних і складних художніх виливків. Латунні моді-ли, не іржавіють, добре сприймають і зберігають карбування і гравію-ження, мають чисту гладку і щільну поверхню, вони добре паяются. З латуні зазвичай роблять моделі невеликих ажурних кабі-нетних прикрас, а також моделі, які необхідно зберегти на тривалий термін.

Перевагою алюмінієвих моделей в порівнянні з іншими металевими моделями є їх незначна маса. До недо-статки цих моделей відносять меншу поверхневу міцність в порівнянні з моделями з чавуну і латуні. Поверхня алюмінієвих моделей швидко зношується, на ній залишаються сліди від наколів при формуванні, підрізування шматків при кусковий формуванні. Ремонт моделей утруднений, оскільки алюміній погано піддається пайку.

Гіпсові моделі дуже зручні для збереження художнього оригіналу, як правило виконаного скульптором із пластику, глини або воску. Гіпсові моделі виготовляють шляхом заливання розчину гіпсу в приготовлену по пластилінового, восько-вому або глиняному оригіналу гіпсову ж форму.
