Гідроудар в системі водопостачання - причини, наслідки та способи уникнути його
Про таке явище, як гідроудар в системі водопостачання, стали говорити ще в 19 столітті, коли промисловість розвивалася досить швидко, і стало повсюдно використовуватися обладнання для перекачки рідин. І це явища стали відразу ж вивчати, тому що воно було негативним. Сучасна статистика стверджує, що 60% поломок трубопроводів з рідинами - це і є гідроудар в них.
Розрив водопровідної труби від гідроудару
Що таке гідроудар? Це різкий стрибок тиску всередині трубопроводу. А причина банальна - зміна швидкості руху рідини. Тому ще на стадії розробки водопроводу, необхідно враховувати дане явище, яке буде визначати надійність системи водопостачання. Це явище супроводжується різними шумами всередині труб, клацанням, постукуваннями. Здавалося б, начебто нічого небезпечного, тому багато звуків не надають особливого значення, але на ділі все інакше. Гідроудар у водопровідній системі призводить до розтріскування труб, до виходу з ладу обладнання та запірної арматури.
Причини виникнення гідроудару та його особливості
Отже, основна причина гідроудару - це зміна швидкості потоку рідини в трубі. При цьому перепад повинен бути стрибкоподібний, тобто, різким. Наприклад, відключився насос подачі води, або, навпаки, він різко включився. Особливо це буде відчуватися в місцях, де потік води зустрічається з якою-небудь перешкодою: повітряним міхуром або запірною арматурою. Через засувки і вентиля рідина проходить без проблем, тут її швидкість практично не змінюється, але збільшується перед ними її обсяг.
А збільшення маси - це збільшення тиску на даній ділянці, яке при різних обставинах може перевищувати 10 атм. Такий надмірний обсяг повинен кудись вийти, а так як водопровідна система частково закрита, то з'являється велика ймовірність, що труба на цій ділянці, особливо в стику з запірною арматурою, розірветься.
Різновиди накопичувальних баків для водопостачання приватного будинку
Пластикова труба після неодноразових гідроударів
Причини появи гідроудару
Отже, про основну причину вже згадувалося - включення або виключення насоса. Тепер інші чинники.
- Повітряні пробки, які утворюються всередині трубної розводки водопроводу. Тому від них треба позбавлятися ще до початку роботи. Правда, необхідно відзначити, що така причина не є основною, коли справа стосується водопостачання. Найчастіше повітря стає причиною гідроударів в системах опалення.
- Якщо різко закрити вентиль або засувку на магістральному контурі подачі води. До речі, в даний час фахівці відзначають, що дана причина стає основною, тому що в водопровідні схеми стали встановлювати швидко закриваються елементи, такі як кульові крани. І якщо всередині труби виявиться повітряна пробка, то тиск при закритті крана може різко піднятися від 1 до 10. Звичайно, треба віддати належне виробникам труб, вони можуть витримати і не такі навантаження. Але багаторазове тиск може вивести з ладу навіть їх.
- Звичайно, перебої з подачею електроенергії стає, по-перше, причинами різкого відключення насосного обладнання. А вже, по-друге, різкою зупинкою швидкості потоку рідини. Відповідно все те ж саме відбудеться і з включенням.

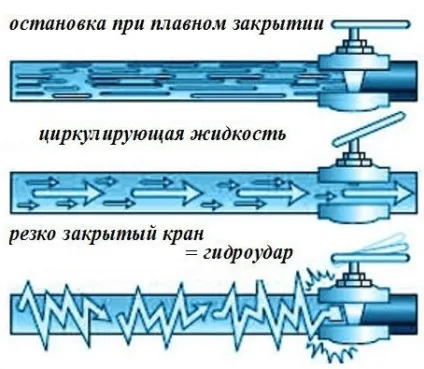

Як правильно закривати запірну арматуру
наслідки гідроударів
Безпека системи водопостачання заснована на правильному підході до її проектування. Тому дуже важливо, створюючи водопровід, враховувати всі нюанси, що стосуються причин виникнення гідравлічних ударів. І найголовніше - це постаратися створити таку трубну розводку, в якій вода при русі не зустрічала перешкод, а точніше, їх повинно бути якомога менше.
Але навіть встановлений вентиль на шляху руху води не завжди буде тією перешкодою, яка створить великий тиск. Адже все буде залежати від обсягу рідини, яка почне збиратися перед ним. Наприклад, короткий трубопровід або труба з малим діаметром. На таких ділянках гідравлічні удари велика рідкість.
Різновиди теплообмінників для гарячого водопостачання приватного будинку
Що стосується наслідків, то неприємних моментів, створених гідроударів досить багато.
- Руйнуються трубні розводки.
- Виходить з ладу запірна арматура і насос.
- Затоплюються приміщення.
- Псується меблі та інші предмети інтер'єру.
- Потребує ремонту водопроводу з повною або частковою заміною труб.
- На якийсь час припиняється подача води в будинок.
Наслідки гідравлічного удару в водопровідній трубі
Як захиститися від гідравлічного удару
Є кілька способів, які допоможуть позбутися від такого явища, як гідроудар в системі водопостачання. Деякі фахівці вважають, що комплексний підхід використання декількох методів допоможе уникнути великих неприємностей.
- Плавне закриття запірної арматури. Така зупинка рідини пов'язана з плавним збільшенням тиску. При цьому не утворюється зворотна хвиля, яка противотоком збільшує щільність води.
- Чим більше діаметр труб, тим менше ризик утворення гідравлічного удару. Тому що швидкість руху в великому перетин завжди менше, ніж в малому.
- Можна використовувати еластичні вставки перед запірною арматурою, які при збільшенні тиску будуть розширюватися, частково гасячи його.
- Установка компенсаторів. Наприклад, цю роль може виконувати гідроакумулятор, його ємність (обсяг) достатня для того, щоб прийняти надлишки води, викинуті з трубопроводу високого тиску. Можна в водопровід встановити так зване реле тиску. Воно від гідравлічного удару не рятує, але відключає насос, якщо тиск в мережі починає перевищувати певний рівень. Зверніть увагу, що реле відразу насосну установку не відключати.
- Один з найефективніших способів позбутися від гідроудару - це установка спеціального клапана. Усередині нього встановлена діафрагма жорсткого типу, яка при збільшенні тиску у водопровідній мережі починає розширюватися, тобто, збільшує обсяг простору для розширення рідини. Цей захисний елемент зазвичай встановлюють поруч з насосом після зворотного клапана.

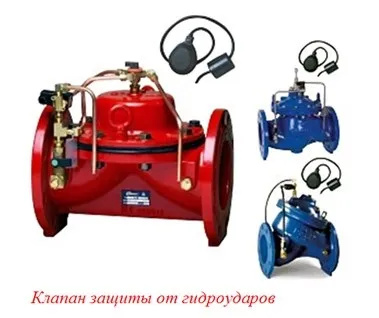

Клапан захисту від гідроударів
Розбір рециркуляції гарячої води в приватному будинку - схеми і технологічні нюанси
Є ще один момент, який стосується чисто юридичної сторони питання. Всі інженерні комунікації багатоквартирного будинку відносяться до управляючих компаній, які їх обслуговують і за них відповідають. Так ось експлуатуючи ці мережі, необхідно проводити оцінку системи водопостачання та інших в тому числі. Вся справа в тому, що в таких будинках дуже багато споживачів, до кожного з яких повинна бути подана вода під певним тиском. І це позначено в законодавчих документах.
Стояк водопроводу багатоповерхового будинку
Тобто, виходить так, що на останньому поверсі, скажімо двадцятиповерхового будинку, вода з крана повинна текти так само, як і в квартирі першого поверху. Тому всередині водопроводу створюється насосами надлишковий тиск, щоб врівноважити його показники по висоті стояка. Тепер уявіть, що станеться, якщо одномоментно відключиться велику кількість споживачів, що зазвичай і відбувається в нічний час. В стояку швидко підвищиться тиск, яке і призводить до гідравлічних ударів. Тому саме керуючі компанії відповідають за установку компенсаторів або інших приладів, що стримують гідроудар.
Звідси висновок, якщо компанія не виконала перевірку водопостачання будинку, якщо системи захисту працюють погано або не працюють зовсім, то за все несе відповідальність керівник цієї компанії. До нього всі скарги і претензії. І якщо управління тільки відписується, то сміливо можна йти в суд, який прийме сторону споживачів, тобто, мешканців будинку.
