Гідрострелка з колектором схема виготовлення, креслення, особливості використання та відгуки

Дуже багато сучасних людей задаються питаннями про те, яким чином ставиться Гідрострелка з колектором (схема виготовлення нижче). При цьому навіть багато професіоналів з плином часу починають розуміти, що використання спеціалізованих гідравлічних роздільників для підключення котлів є досить ефективним засобом, який дозволяє значно підняти ефективність встановленої системи опалення.

Проблеми старих технологій

Багато хто знає, що котли без підключених насосів часто безпосередньо підключаються до колектора, і саме замість такого варіанту найчастіше використовується така Гідрострелка з колектором (схема виготовлення нижче). З котлів з насосами ці пристрої просто-напросто виймались, внаслідок чого встановлювалися на кожен окремий опалювальний контур, але насправді такий варіант можна використовувати далеко не в будь-яких ситуаціях, так як, якщо на даний момент на котел поки ще залишається гарантія, то в такому разі з нього не можна буде видаляти насоси, а якщо ж мова йде про чавунному казані, то в разі такого демонтажу його комплектуючих при першому включенні опалювання можуть лопнути навіть окремі секції котла, не витримавши такої різниці температур.

Що дає ця технологія

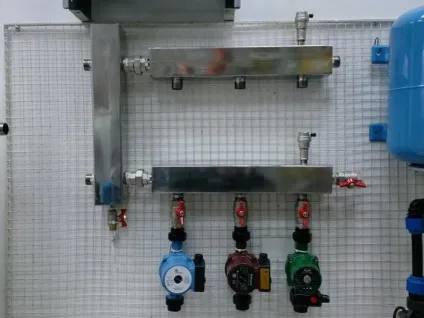

Щоб позбутися від усього цього, сьогодні використовується спеціалізована Гідрострелка з колектором (схема виготовлення представлена ​​в статті). Цей пристрій призначається для поділу гідравліки, а якщо говорити більш точно, розділяє котел безпосередньо з рештою системи опалення. Таким чином, наприклад, Гідрострелка з колектором (схема виготовлення проілюстрована) може передбачати єдиний насос в котлі, в той час як в системі встановлюється ще кілька таких агрегатів різної потужності.

Як вона працює

Пристрій такого обладнання є гранично простим. На даний момент ми не будемо розбирати якісь високотехнологічні пристрої, а розглянемо тільки основні варіанти реалізації такої технології.

В принципі, досить використовувати стандартний шматок труби, з якого виготовляється Гідрострелка (гідроразделітель). Розрахунок Гідрострелка дозволить вам зрозуміти, які основні характеристики має мати такий пристрій і які найкраще використовувати матеріали для його виготовлення.

У чому її призначення

В першу чергу проектувальники намагаються виходити з того, що стрілка призначається саме для поділу гідравліки. У переважній більшості випадків виробники на сьогоднішній день намагаються випускати котли, оснащені власними насосами, причому такі пристрої є досить потужними.

Наприклад, є котли з закритою камерою згоряння, в яких встановлюються вбудовані насоси. Потужність таких пристроїв може складати приблизно 300 ват, але насправді її не вистачить для того, щоб повністю продавлювати систему опалення, якщо потрібне забезпечення об'єкта на 1000 м 2. а саме на таку середню площу опалення приблизно розраховане таке обладнання.

У зв'язку з цим потрібно монтувати додаткові насоси, а також використовувати комбіновані системи. Саме в такій ситуації замість допомоги той насос, який спочатку використовується в котлі, буде просто-напросто заважати, і саме в таких випадках може використовуватися Гідрострелка (призначення, розрахунок, виготовлення - про це далі в статті). При цьому варто відзначити той факт, що таке високопотужне обладнання в переважній більшості випадків спочатку поставляється з заводський Гідрострелка в комплекті або хоча б є досить точна інструкція того, як потрібно її підключати.

Якщо брати котли поменше, то з ними в основному йде точно така ж історія, але в даному випадку вже доведеться самостійно виготовляти.

Куди її встановлюють

Гідрострелка встановлюється на підлогові котли без вбудованого насоса для забезпечення ефективного захисту котла від великої різниці в температурах під час першого старту опалювальної системи. Наприклад, за допомогою даного устаткування стандартні сталеві котли можуть захиститися від створюваного конденсату, в той час як чавунні пристрої можна убезпечити від можливості виходу з ладу окремих секцій.

Щоб виключити такі неприємні ситуації, використовується спеціалізована Гідрострелка. Креслення та схема котельні в даному випадку відіграють важливу роль, так як в залежності від особливостей опалювального об'єкта потрібно вибирати і відповідне обладнання. Єдине, що варто відзначити - потрібно використовувати також додатковий насос для різних підлогових котлів.

Спочатку людина в своєму будинку хоче отримати практично ідеальну систему опалення, витративши на неї при цьому розумні гроші, і в даному випадку починається все саме з котла. Для невеликого приватного будинку можна вибрати стандартний двоконтурний котел із закритою камерою, який буде кріпитися на стіну. При цьому потрібно правильно розуміти, що в переважній більшості випадків для забезпечення нормального розподілу теплоносія в даній системі може знадобитися індивідуальне виготовлення колектора опалення Гідрострелка. У такій ситуації виникає цілком стандартне запитання: чи будуть використовуватися свої насоси і що потрібно зробити з пристроєм в котлі?

Цілком природно, що багато людей в таких ситуаціях воліють просто-напросто демонтувати насос з котла, щоб він не псував встановлену гідравліку системи, але насправді конструкція деяких пристроїв зроблена таким чином, що виконати цю процедуру навряд чи вийде. Саме в таких ситуаціях ідеальним рішенням стає з'єднання котла Гідрострелка і колектора.

Як в такій ситуації здійснюється монтаж

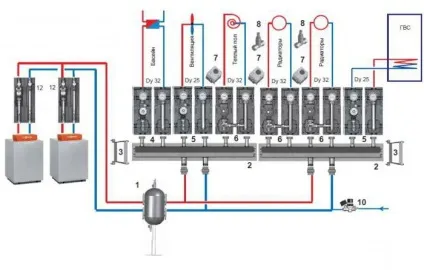

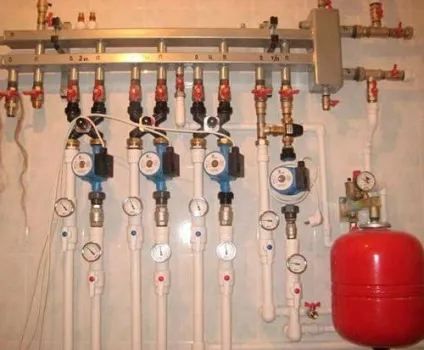

Спочатку малюється схема розподільного колектора. Як приклад розглянемо наступну ситуацію:

• Два контури теплої підлоги.
• В системі буде використовуватися контур бойлера непрямого нагріву, два запасних контуру для теплового насоса або окремого електричного котла, а також контур Гідрострелка, тобто 5 контурів.

В даному випадку немає нічого складного в тому, як намалювати схему колектора - досить мати хоч якесь розуміння того, як здійснюється робота такої системи.

Виготовлення та розрахунок

Варто відзначити той факт, що можна самостійно регулювати потужність, яку буде мати ваша гідравлічна стрілка. Як розрахувати потужність, потрібно вже виходити безпосередньо з особливостей вашого приміщення і використовуваних пристроїв.

Якщо потужність придбаного вами пристрою вам не потрібна, то в такому випадку можна буде скоротити різьблення в діаметрі, але при цьому зробити довшу стрілку. У деяких ситуаціях загальну потужність купленого устаткування доцільно зменшити в потужності до двох разів, так як, наприклад, пристрої на 80 кВт потрібні далеко не в кожному будинку, і в подібних випадках цілком оптимально буде залишити обладнання з потужністю від 40 кВт.

Як її розташувати

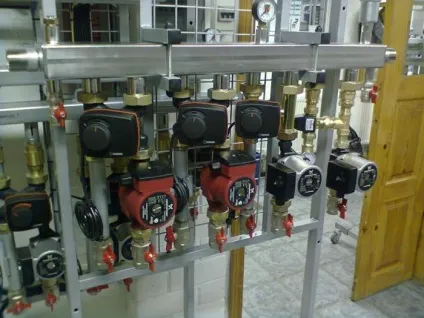

Деякі, ким використовується схема виготовлення Гідрострелка своїми руками, вважають за краще встановлювати її в безпосередній близькості біля котла, але багато фахівців говорять про те, що непоганим варіантом є також монтаж даного пристрою на колектор, що в кінцевому підсумку дозволяє домогтися закінченою і гармонійної конструкції, яка буде в подальшому легко використовуватися, перевірятися і обслуговуватися.

Котел при цьому може монтуватися приблизно за три метри до місця монтажу стрілки, в той час як магістралі подачі і обратки котла можуть монтуватися через підлогу, якщо в будинку є пиріг підлогового опалення. В іншому немає ніяких принципових відмінностей того, де буде монтуватися ваша стрілка, і головне в цьому випадку - це встановлення обладнання з відповідною потужністю і обов'язково у вертикальному стані. Якщо вами виготовляється Гідрострелка для системи опалення (схема / розрахунок вище), в якій встановлений котел без запобіжного клапана, то в такому випадку рекомендується приварити до верхньої частини пристрою дюймову різьбу для монтажу спеціальної групи безпеки.

У нижній частині також рекомендується приварити невелику різьблення, щоб забезпечити нормальний злив і заповнення стрілки. Обов'язковою практичним умовою є врізка в систему «котел, Гідрострелка і колектор» спеціалізованих муфт для монтажу термометрів. В процесі подальшої експлуатації це зможе полегшити вам життя, так як дозволить без жодних зусиль моніторити стан системи опалення.

Як її зробити

Якщо у вас є стандартний зварювальний апарат та досвід роботи з таким обладнанням, то в такому випадку немає нічого складного в тому, щоб самостійно зварити повноцінну Гідрострелка. Однак при цьому потрібно правильно розуміти той факт, що в процесі виконання даної роботи потрібно враховувати велику кількість тонкощів.

В наш час немає нічого складного в тому, щоб знайти креслення Гідрострелка, але при цьому потрібно правильно розуміти, що всі такі креслення різні, і якогось певного шаблону не існує. Будова Гідрострелка кожен фахівець бачить по-різному, але є певні правила, які дотримуються абсолютно всіма.

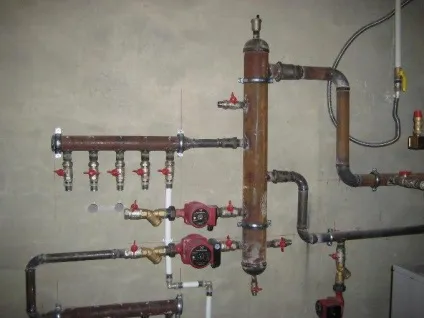

Сама по собі стрілка представляє собою певну металеву ємність, до якої приварюються патрубки, призначені для підключення до котла і забезпечення подачі і обратки. Також в систему вбудовуються патрубки споживачів.

Опціонально можна використовувати патрубки, призначені для автоматичного повітрявідводчика у верхній частині встановленої стрілки. У нижній же частині встановлюється патрубок для крана, щоб забезпечити відведення різного шламу і бруду. Крім усього іншого, в якомусь місці також можна поставити патрубок для підживлення води в систему.

перше правило

Найбільш важливе правило, яке потрібно завжди дотримуватися - це так зване «правило трьох діаметрів», тобто діаметр встановленої вами Гідрострелка повинен бути в три рази більше в порівнянні з даними параметром у патрубків. Якщо ви хочете, щоб гідроразделітель міг повноцінно виконувати свої основні функції, тобто:

• відокремлювати з системи шлам;
• виводити гази;
• вирівнювати гідравлічну різницю;
• подавати підігріту воду котлу, щоб забезпечити його велику довговічність.

Багато хто віддає перевагу економити і виготовляти Гідрострелка самостійно з поліпропілену, але насправді це абсолютно невірне рішення, прийняте в основному людьми, мало що розуміють особливості роботи такого обладнання.

Саме з цієї причини варто використовувати тільки повноцінні металеві труби, які дозволяють повністю реалізувати потенціал такої технології і будуть дійсно ефективно себе показувати протягом усього терміну експлуатації такої системи.

перевага гідрострелок і колекторів зі сталі перед ПП тільки одно- їх різноманітність, т, до, зварити зі сталі можна будь-якої форми. за 10 років я жодного разу не переробляв і не ремонтував і клієнтам своїм давав довічну гарантію на всі з'єднання, в тому числі і на гідрострелку.Еслі ж брати зі сталі. то тільки з нержавейкі.А з "чорної" стали-красиво тільки зовні-порошкове фарбування. Мінуси-іржа, тонкостінні патрубки з перенарезанной різьбленням і як наслідок-2-3 роки експлуатації. Клеїш з 90-110 мм. ПП-й забув на довго. Про метал говорять ті, хто хоче по більше продати свій товар.
