Гідравлічний розподільник мтз 82 можливі несправності та методи усунення

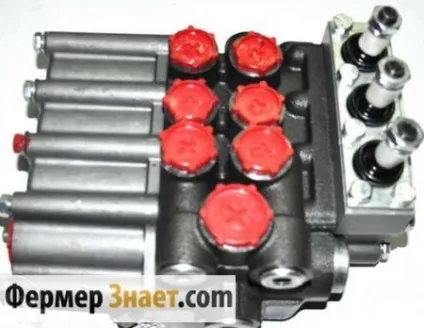

Гідравлічний розподільник МТЗ 82 відповідає за стан і роботу навісного обладнання. Це пристрій зазвичай кріпиться до кронштейну заднього силового циліндра. Трактор МТЗ-82 зазвичай оснащується моделлю Р-80-3 / 4-222. Основною функцією цього вузла є розподіл гідравлічної рідини, яка надходить від насоса. Управління гідравлічним розподільником здійснюється з кабіни тракториста. Розглянемо це пристосування більш докладно.

Пристрій і принцип дії

Гідравлічний розподільник складається з наступних частин:

• корпус;
• канали для розподілу гідравлічної рідини;
• трьох золотників;
• пружин;
• клапанів;
• регулювального гвинта;
• фіксатора;
• гільзи;
• кульки.

Гідравлічний розподільник, яким оснащується трактор МТЗ-82, має чотири робочих положення: нейтральне, підйом, вільне і примусове опускання.

Кожне положення агрегату фіксується, виняток становить лише примусове опускання обладнання. В цьому випадку, механізатор змушений утримувати рукою важіль управління.

Передбачена можливість автоматичного повернення гидрораспределителя в нейтральне положення.

Коли трактор МТЗ-82 працює з навісним обладнанням, в Гідророзподільники протікають наступні процеси.

При нейтральному положенні. золотники фіксуються пружинками таким чином, щоб гідравлічна рідина не потрапляла в робочі циліндри. В цьому випадку поршень циліндра знаходиться в зафіксованої позиції.

Якщо насос нагнітає рідина в систему, відкривається нижній клапан. При цьому перепускний клапан повідомляється зі зливом через керуючий клапан. В результаті такого повідомлення створюється перепад тиску, за допомогою якого розвантажується гідравлічна система.

Якщо МТЗ-82 піднімає навісне обладнання. спрацьовує запобіжний клапан і під впливом гідравлічної рідини віджимається подпружиненная втулка. В результаті звільняються кульки і золотник приймає потрібне положення.

У режимі опускання. робочий тиск в Гідророзподільники трактора МТЗ-82 вирівнюється. Це досягається за рахунок перекривання золотником керуючого клапана. Перепускає клапан йде вниз, внаслідок чого припиняється подача рідини.

У плаваючому положенні канали підведення гідравлічної рідини повідомляються з системою зливу. В цьому випадку гідравлічний розподільник працює як і в нейтральному положенні. Іншими словами, відбувається розвантаження гідравлічної системи.

Якщо величина робочого тиску в системі перевищує допустиму навантаження на запобіжний клапан, відбувається автоматичне переміщення золотників з робочого положення в нейтральне.

Відбувається це таким чином: запобіжний клапан з'єднується із стічною магістраллю, це призводить до падіння тиску в цьому каналі. Пропускний клапан в цей час знаходиться в закритому положенні, тому тиск гідравлічної рідини в іншому каналі залишається досить високим. В результаті зникає фіксація золотника і пружинка автоматично повертає його в нейтральну позицію.

Буває, що золотник не повертається нейтральне положення навіть при підвищеному тиску рідини в системі. Щоб цього не сталося, необхідно заздалегідь відрегулювати запобіжний клапан на максимально допустиме значення тиску в системі.

Гидрораспределитель, який встановлюється на трактор МТЗ-82, зазвичай пломбируется заводом-виробником. Запобіжні пломби можуть не встановлюватися тільки в тому випадку, якщо між підприємствами існує така домовленість.

Можливі несправності і способи їх усунення

Гідравлічний розподільник дозволяє трактору МТЗ-82 працювати практично з будь-якими видами навісного обладнання. В результаті на цей розподіляє вузол лягає основне навантаження.

Знос робочих систем відбувається в основному в результаті перевищення максимально допустимого тиску в системі або гідроудару. Ось як виглядають найбільш поширені поломки і їх можливі рішення.

Трактор МТЗ-82 не може підняти навісне обладнання

Це може бути викликано відсутністю масла в системі гідравліки. Причин такого явища може бути кілька:

Трактор МТЗ-82 не може зафіксувати навісне обладнання в піднятому положенні

• перегрів масла або його витік. Необхідно заглушити трактор, щоб остудити систему. Замінити клапан гідроувелічітеля зчіпного ваги (ГПВ);
• порушена структура кілець ущільнювачів. Необхідно замінити зношені деталі.

Чи не опускається навісне обладнання

• забито отвір розподіляє клапана. Необхідно прочистити клапан і усунути засмічення;
• недостатня температура масла в системі. Треба підвищити температуру гідравлічної рідини до 45 або 50 градусів;
• заклинив золотник. Потрібно розібрати розподільник і усунути причину засмічення.

Навісне обладнання різко падає вниз

Можливо, неправильно відрегульований клапан сповільнювач. Щоб усунути проблему, необхідно провести регулювання пристрою;

Некоректна робота навісного обладнання трактора МТЗ-82, часто пов'язана з перегрівом масла в Гідророзподільники. Ось перелік причин, які можуть викликати підвищення температури масла в системі:

Технічне обслуговування

Щоб гідророзподільник трактора МТЗ-82 функціонував без перебоїв, необхідно регулярно оглядати складові частини і обслуговувати цей вузол.

Крім того, частий вихід з ладу гідравлічного розподільника трактора МТЗ-82 пов'язаний з використанням неякісного масла. Тому необхідно використовувати тільки масло, рекомендоване виробником. Регулярно перевіряючи стан маслопроводу, можна виключити втрату гідравлічної рідини.
