Герметизація кабельних вводів норми і способи

Одне з найбільш вразливих місць будь-яких комунікацій це місце введення кабелю або проводу в стіні будівлі, в розподільний пристрій, виконавчий механізм і т. П. На сьогоднішній день існує безліч варіантів захисту проходів кабелю від потрапляння вологи, найбільш ефективні з них ми постаралися зібрати для Новомосковсктелей сайту Сам Електрик в даній статті. Отже, розберемося зараз, як може бути виконана герметизація кабельних вводів в будівлю, шафа ВРУ і т.д.

Які існують норми і вимоги?

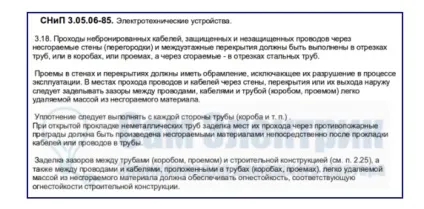

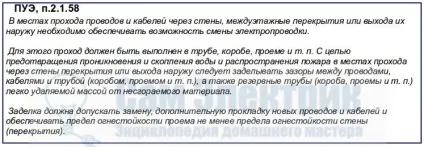

У нормативних документах ПУЕ 2.1.58 і СНиП 3.05.06-85 описані пред'являються вимоги до кабельних проходів:

Згідно вище перерахованим вимогам з'ясовується, що кабельний ввід в будівлі повинен вміти затримувати воду, не підтримувати горіння і перешкоджати поширенню вогню. При цьому мати можливість провести повторну заміну кабелю або проводу, в разі потреби.

способи герметизації

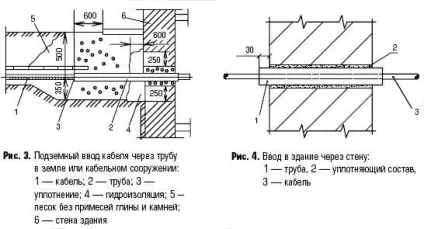

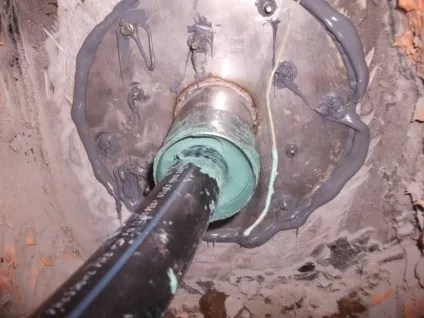

Для герметизації введення в приватному будинку або котеджі найчастіше використовують протипожежну поліуретанову піну, рівномірно розподіляючи її в трубі навколо кабелю. Після затвердіння монтажну піну обрізають і частково трамбують, вдавлюючи в трубу. Вийшло поглиблення штукатурять цементним розчином. Приклад такого варіанту герметизації кабельної лінії надано на фото нижче:

Також можна спробувати використовувати дідівський метод: ганчір'я нарізана тонкими клаптями, рідкий цементний розчин і рясно їм змочений клапоть ганчірки трамбують дерев'яною паличкою в зазор між кабелем і трубою.

Ще один часто використовуваний спосіб - застосування герметика, який заповнює нерівності і порожнечі між отвором і заставної гільзою, як правило, з фіброцементу, металу або пластику. Герметизація введення кабелю по даній методиці має перевагу в тому, що герметик НЕ твердне, завдяки чому вступне отвір є придатним для ремонту.

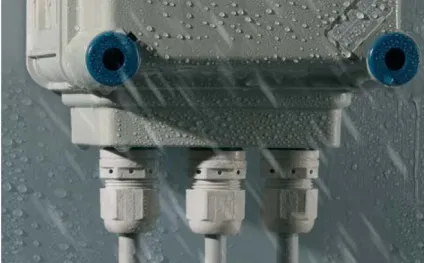

Крім цього на ринку присутні спеціалізовані професійні матеріали для ущільнення і виробництва герметичних вводів. Для герметичного проходу в щитовій шафа або виконавчий механізм найчастіше використовують гермоввод кабельний - сальник PG, зображений на фото нижче:

Велика номенклатура моделей і різних розмірів роблять дане рішення простим і універсальним. Розбірна конструкція кабельного гермовводи дозволяє встановити його в абсолютно різних і зручних для обслуговування місцях. При цьому наявність гумового ущільнювача і правильно підібраного розміру кабелю і гермовводи дозволить домогтися високих показників герметичності, ступінь захисту IP54 -IP68.

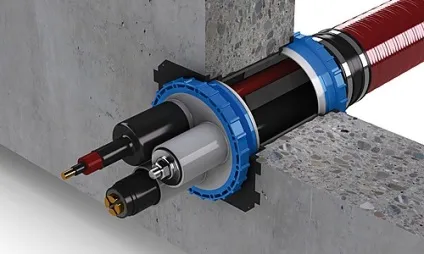

Слід додатково зазначити такий спосіб герметизації кабельного вводу, як застосування ущільнювача, який бетонується в опалубці, і системної кришки. На вигляд такий спосіб захисту виглядає наступним чином:

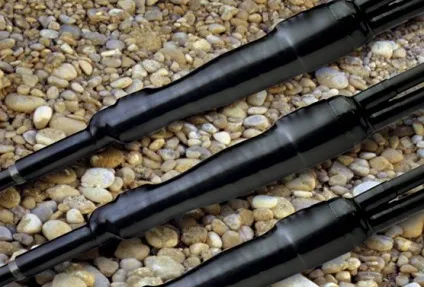

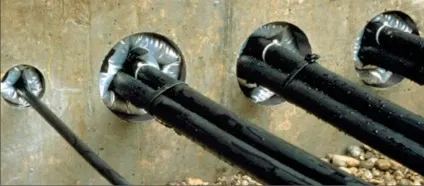

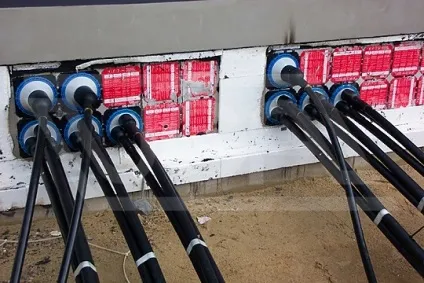

Існують також спеціалізовані ущільнювачі, що дозволяє виконати надійну герметизацію вводу кабелю за допомогою термоусадки, надувних проходів, рукавичок і т.д. Всі ці пристосування, як правило, є імпортними, тому вартість такого способу захисту є досить високою. В цьому випадку раціональніше розглянути прості, але ефективні і перевірені часом варіанти.

Ось ми і розглянули способи герметизації кабельних вводів. Як ви бачите, існують досить багато дієвих варіантів захисту уразливого місця від попадання вологи. Сподіваємося, надана інформація була для вас корисною і цікавою! Якщо виникнуть питання, ви завжди можете задати питання електрику!
