Геометричні параметри зварного шва

Основні геометричні параметри стикового шва:

• S - товщина зварюваного металу;
• e - ширина зварного шва;
• q - опуклість стикового шва (висота посилення) - найбільша висота (глибина) між поверхнею зварного шва і рівнем розташування поверхні зварених деталей;
• h - глибина провару (глибинапроплавлення) - найбільша глибина розплавлення основного металу;
• t - товщина шва, t = q + h;
• b - зазор.

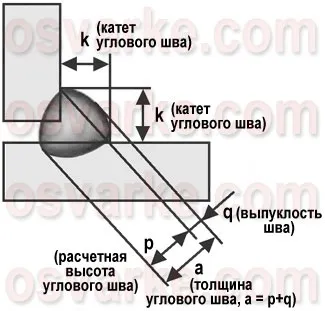

Основні геометричні параметри кутового шва:

• k - катет кутового шва - найкоротша відстань від поверхні однієї з деталей, що зварюються до кордону кутового шва на поверхні другої зварюваної деталі;
• q - опуклість шва;
• p - розрахункова висота кутового шва - довжина перпендикулярної лінії, проведеної з точки найбільшого проплавлення в місці сполучення зварюються частин до гіпотенузи найбільшого прямокутного трикутника, вписаного в зовнішню частину кутового шва;
• a - товщина кутового шва, a = q + p.

Коефіцієнт форми шва - відношення ширини шва до його товщині.

Значення коефіцієнта форми шва зазвичай буває в межах від 0,5 до 4. Оптимальним вважається значення від 1,2 до 2.

Коефіцієнт опуклості шва - відношення ширини шва до його опуклості.

Значення коефіцієнта опуклості шва не повинно бути більше 7-10.

Коеффіціентдолей основного металу в металі шва:

де Fо - площа перетину розплавленого основного металу,
Fе - площа перетину наплавленого електродного металу.

Коренем зварного шва називається частина шва, яка найбільш віддалена від його лицьової поверхні. Підварювального шов - менша частина двостороннього шва, що виконується заздалегідь для запобігання прожогов при подальшій зварюванні основного шва або укладається в останню чергу в корінь шва.
