геологорозвідувальний університет

СЕКЦІЯ МАРКШЕЙДЕРСЬКОЇ СПРАВИ КАФЕДРИ РМС і МД

Самостійна робота № 1.

«Дослідження нівеліра. Механізації тваринницьких вимір перевищень. »

Пояснення. Пристрій технічного нівеліра Н 3

Мета роботи: вивчити пристрій технічного нівеліра Н 3, навчитися брати відліки.

Нівелювання - процес виміру перевищення одних точок місцевості над іншими.

Нівелір - геодезичний прилад, призначений для вимірювання перевищення між двома точками за допомогою горизонтального променя візування і двосторонніх шашкових рейок з сантиметровими поділками на обох сторонах.

Основними частинами нівеліра є:

- циліндричний рівень при трубі;

- інсталяційний круглий рівень;

- закріпний і мікрометренний гвинти азимутального обертання;

Репер - постійний знак закріплення нівелірних ходу.

Геометричне нівелювання - визначення перевищень горизонтальним променем візування за допомогою нівеліра і нівелірних рейок.

Нерівність плечей на станції - розбіжність у відстанях від нівеліра до задньої і передньої рейок.

Головна умова нівеліра - вісь рівня при трубі повинна бути паралельна візирної осі труби.

Перевищення однієї точки відносно іншої - різниця відміток цих точок.

Станція нівелювання - точка стояння нівеліра, на якій виконується вимір перевищення.

Мал. 1. Станція нівелювання: h - перевищення точки В відносно А; a - відлік на задню рейку; b - відлік на передню рейку

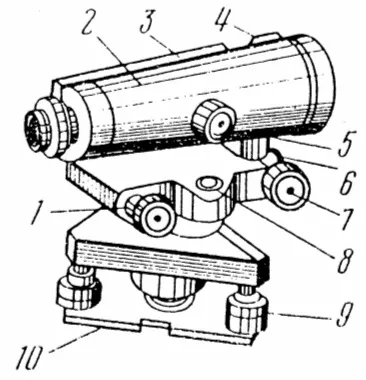

Мал. 2. Нівелір Н 3:

1 - елеваціонний гвинт рівня; 2 - зорова труба; 3 - корпус контактного циліндричного рівня; 4 - цілик; 5 - гвинт фокусування труби; 6 - закріпний гвинт зорової труби; 7 - наводить (мікрометренний) гвинт труби; 8 - круглий інсталяційний рівень; 9 - підйомний гвинт; 10 - пружна пластинка

Мал. 3. Поле зору нівеліра Н 3

Послідовність виконання роботи

1. Вивчити пристрій нівеліра, на малюнку підписати всі його частини.

2. Навчитися робити відлік по рейці, по середнім і дальномірні ниток.

1. Вісь круглого рівня повинна бути паралельна осі обертання нівеліра.

При перевірці, підйомними гвинтами підставки бульбашка круглого рівня приводять в нуль-пункт і верхню частину нівеліра повертають на 180 навколо осі рощення нівеліра. Якщо бульбашка залишився в нуль-пункті -умова виконано. Якщо ж відхилився, обертанням юстіровочних гвинтів його повертають до центру ампули до половини дуги відхилення. Перевірку повторюють.

2. Горизонтальна нитка сітки повинна бути перпендикулярна до осі обертання нівеліра. Обертаючи зорову трубу навідним гвинтом, стежать, чи змінюється відлік при переміщенні зображення рейки від одного краю поля зору до іншого. Якщо відлік змінюється більше ніж на 1 мм, діафрагму з сіткою необхідно розгорнути в необхідне положення, послабивши кріплять її гвинти.

3.Ось циліндричного рівня повинна бути паралельна візирної осі зорової труби. Ця умова, зване головним, перевіряють подвійним нівелюванням пари точок способом "з середини" і "вперед" (рис.4). Для цього закріплюють нерухомо дві нівелірні рейки

на відстані 60-90 м, а нівелір встановлюють між ними на середину з похибкою 1 м. Відстані до рейок вимірюють нитяним далекоміром. Визначають перевищення між рейками при двох горизонтах приладу, як різниця відліків на задню і передню рейки. Перевищення, отримане при одному горизонті приладу, не повинно відрізнятися від перевищення, отриманого при другому горизонті приладу, не більше 3 мм. Потім вибирають другу станцію на відстані межі фокусування (2. 3 м) від однієї з рейок і беруть по ній відлік, який вважають вільним від впливу непараллельности осі циліндричного рівня і візирної осі. Використовуючи цей відлік і перевищення, отримане на першій станції обчислюють відлік по далекій рейці. Якщо обчислений відлік відрізняється від спостережуваного більш ніж на 3 мм, встановлюють обчислений відлік на
