Геодезія завдання на іспит 2018-2019
В 1 см 5000 см - іменний
а) в 1 см - 500 м - 1. 50 000
б) в 1 см - 10 км - 1. 1 000 000
в) в 1 см - 250 км - 1. 25 000 000
Знайти точність масштабу:
Точність масштабу - це відрізок горизонтального прокладання лінії, відповідний 0,1 мм на плані. Значення 0,1 мм для визначення точності масштабу прийнято через те, що це мінімальний відрізок, який людина може розрізнити неозброєним оком. Наприклад, для масштабу 1:10 000 точність масштабу буде дорівнює 1 м. У цьому масштабі 1 см на плані відповідає 10 000 см (100 м) на місцевості, 1 мм - 1 000 см (10 м), 0,1 мм - 100 см (1 м).
точністю масштабу t, вона визначається за формулою: t = 0,1 × М.
Обчислити відстань на місцевості по відстані на карті та її масштабу:
Визначити номер шестіградусной зони за географічними координатами:
в Y: 7 - номер зони, 5 - зсув на 500 км
Визначити положення точки в шестіградусной зоні по прямокутним координатам:
Визначити номенклатуру аркуша карти по номенклатурі суміжного аркуша:

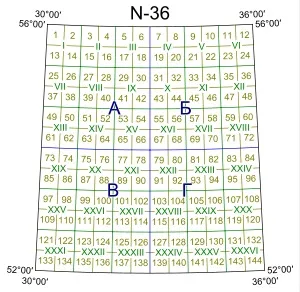

Приклад разграфки листа мільйонної карти на карти масштабу 1: 500 000 (сині), 1: 200 000 (зелені) і 1: 100 000 (жовті)
Приклад разграфки листа стотисячної карти на карти масштабу 1:50 000 (сині) і 1:25 000 (зелені)
Намалювати горизонталі по 4-м опорних точках:
Визначити ухил дороги за масштабом, закладення і висоті перерізу рельєфу:
Визначити число горизонталей між опорними точками із заданою висотою перетину рельєфу:
Знайти висоту горизонталі по найближчій до неї точки:
Абсолютну висоту будь-якої точки місцевості, відмітка якої на карті не підписана, визначають по позначці найближчій до неї горизонталі. Тому необхідно вміти визначати позначки горизонталей, використовуючи позначки інших горизонталей і характерних точок місцевості, підписаних на карті.
Наприклад, позначку горизонталі а (рис.3) можна визначити по позначці висоти 197,4 і висоті перерізу рельєфу 10 м.
Відмітка горизонталі а дорівнює 190 м. Знаючи позначку горизонталі а, можна легко визначити позначки всіх інших горизонталей. Так, горизонталь b матиме позначку 160 м, так як вона розташована нижче горизонталі а на величину, рівну трьом висот перерізу рельєфу (30 м). У разі коли точка розташована між горизонталями, знаходять висоту найближчій до неї горизонталі і до отриманої висоті додають перевищення даної точки над горизонталлю, певне на око. Наприклад, млин, позначення якої знаходиться між горизонталями (рис.3), має абсолютну висоту 162 м.
Обчислити площу ділянки по числу квадратів палетки і масштабом карти:
Обчислити ціну поділки планиметра за розміром обводімого квадрата, отсчетам і масштабом карти:
N1 - відлік перший
N2 - відлік другої
a- сторона квадрата (мм, см)
m- знаменник масштабу карти
Обчислити кут дирекції по румбу або значенням румба і знакам збільшення координат:
Обчислити кут дирекції по справжньому азимуту і зближенню меридіан:
γ - зближення меридіан
Ан - істинний азимут
Обчислити істинний азимут по магнітному азимуту і відміні магнітної стрілки:
Ан - істинний азимут
Ам - магнітний азимут
δ - схилення магнітної стрілки
Обчислити колімаційну помилку теодоліта за відліком по горизонтальному колу:
Обробити відліки по горизонтальному колу при вимірюванні кутів способами прийомів і кругових прийомів:
а) Спосіб прийомів (якщо один кут): за годинниковою стрілкою
