Геодезична прив’язка будівлі на майданчику

Будівництво є однією з стабільно розвиваються галузей, які забезпечують створення комфортного середовища життєдіяльності людини, що створюють велику кількість робочих місць і розвиваючі суміжні галузі виробництва.

Завдання технології будівельних процесів - на базі сучасних наукових досягнень і виробничого досвіду розробити і впровадити нові ефективні та економічно доцільні технологічні процеси. Навчальний курс "Технологія будівельних процесів '' базується на взаємозв'язку вивчення спеціальних інженерно-технічних дисциплін: геодезія будівельні матеріали, архітектура промислових і цивільних будівель, будівельні машини і будівельні конструкції.

Технологічне проектування призначене для розробки оптимальних технологічних рішень і організаційних умов виконання будівельних процесів. Метою проектування виконання робіт є вибір технології та організації їх виконання, які дозволять побудувати об'єкт в необхідні терміни з необхідною якістю, при зниженні собівартості робіт. Будівництво є однією з стабільно розвиваються галузей, які забезпечують створення комфортного середовища життєдіяльності людини, що створюють велику кількість робочих місць і розвиваючі суміжні галузі виробництва.

Завдання технології будівельних процесів - на базі сучасних наукових досягнень і виробничого досвіду розробити і впровадити нові ефективні та економічно доцільні технологічні процеси. Навчальний курс "Технологія будівельних процесів '' базується на взаємозв'язку вивчення спеціальних інженерно-технічних дисциплін: геодезія будівельні матеріали, архітектура промислових і цивільних будівель, будівельні машини і будівельні конструкції.

Технологічне проектування призначене для розробки оптимальних технологічних рішень і організаційних умов виконання будівельних процесів. Метою проектування виконання робіт є вибір технології та організації їх виконання, які дозволять побудувати об'єкт в необхідні терміни з необхідною якістю, при зниженні собівартості робіт.

Вихідні дані - завдання на курсове проектування

Потрібно розробити технологічну карту на нульовий цикл (земляні роботи й спорудження монолітних залізобетонних фундаментів) багатоповерхового промислової будівлі, по нижче наведеним даним і відповідно до моїм навчальним шифром

1. Номер завдання - 8

2. Номер варіанта в завданні - 3

3. Номер схеми розташування фундаментів - 1

4. Форма грунту Е-глина жирна м'яка з домішкою гальки в обсязі до 10%

5. Глибина котловану - 2,6 м.

6. кількість алфавітних осей - 4 шт.

7. Відстань між літерними осями - 9 м.

8. Кількість цифрових осей - 22 шт.

9. Відстань між цифровими осями - 6 м.

10. Ширина майданчика у котловану - 9 м.

11. Діяльність візки грунту - 1 км.

12. Кількість арматури, що припадає на 1 м 3 залізобетону фундаменту -46 кг.

13. Змінна інтенсивність бетонування - 85 м 3.

14. Діяльність візки бетонної суміші - 10 км.

15. Номер площадки для забудови-4.

Геодезична прив'язка будівлі на майданчику

До початку земляних робіт на будівельному майданчику проведені підготовчі роботи: розчищення території, геодезичні роботи, будівництво побутових споруд, влаштування тимчасового енерго- і водопостачання, тимчасових доріг, водовідливу і при необхідності штучного зниження рівня грунтових вод. Котлован розробляється з природними укосами, при їх закладенні, рівному глибині котловану, розміри котловану поверху будуть більше розмірів котловану по низу. Глибина котловану прийнята 2,6 м і умовно дорівнює позначці закладення фундаментів за вирахуванням відмітки мощення.

Для виробництва будівельних робіт в котловані необхідно зроблені транспортні спуски-пандуси шириною 7 метрів по коротким сторонам котловану. Довжина спуску приймається з розрахунку 7м. на кожен метр глибини котловану.

Грунт для зворотної засипки пазух відсипається по периметру котловану в кавальєр. Він розміщений не ближче 1 м від краю котловану. Так як на торцях котловану є пандуси, для в'їзду і виїзду, то кавальєри розміщуються уздовж них і котловану. Їх довжина більше, ніж довжина котловану на 10-20м.

На початку будівництва зрізається рослинний шар грунту і укладається в спеціальний склад грунту площею 700-1200 кв

Територія, відведена під будівельний майданчик мінімальна, але достатня для розміщення на ній основного об'єкта, складів, доріг, побутових приміщень і т.д. По межах майданчика влаштовується огорожу, яка не допускає сторонніх на будмайданчик.

Геодезична прив'язка будівлі або споруди до місцевості проводиться на підставі даних геодезичної зйомки та державної мережі геодезичних пунктів. До цих пунктах прив'язують опорні планові і висотні точки, розташовані на будмайданчику. Тимчасові точки закріплюють на майданчику дерев'яними реперами. Для прив'язки до місцевості нових будмайданчиків користуються сіткою квадратів, нанесеної на генеральному плані. Після того як сітка квадратів закріплена на місцевості, приступають до базису робіт, які починаємо з закріплення головних розбивочних осей будівлі на обноски.

План будівельного майданчика

На плані будівельного майданчика показані закріплення розбивочних осей створними знаками, прив'язані до них осі будівлі.

Малюнок 1. План ділянки №4 під будівництво будівлі

Абсолютну оцінку вимощення будівлі Hзд. приймають як усереднену чорну позначку грунту в місці його розташування. Для цього обчислюють чорні позначки по кутах будівлі (Н1, Н2,

Н3. Н4) шляхом інтерполяції між відмітками найближчих від даного кута горизонталей з відмітками Hr (відстань r, s визначають за масштабом) за формулою: H1 = Hrl -;

Відносна відмітка підлоги першого поверху (нульова відмітка) відповідає абсолютній відмітці, т. Е.

де 0,3-відстань від рівня вимощення будівлі до рівня підлоги першого поверху, м.

Відмітка дна котловану:

Де 3,4- глибина котловану

До початку геодезичних робіт майданчик звільнена замовником від будівель, зелених насаджень і підземних комунікацій (в межах котловану) для забезпечення нормальних умов для будівництва.

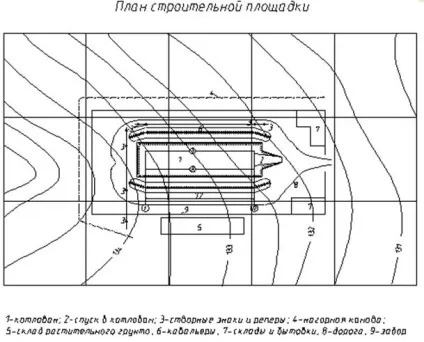

Малюнок 2. План будівельного майданчика
