Генератор на мотоблок як зробити своїми руками
Мотоблок - багатофункціональна спеціалізована техніка, яка використовується в сільському, фермерське і комунальному господарствах. Експлуатують такі агрегати для орання і культивації грунту, підгортання, посадки і викопування картоплі. Техніка допомагає при прополюванні бур'янів, заготівлі сіна, транспортуванні вантажів і прибирання снігу.
1 Вибір генератора
Мотоблок або мотокультиватор можуть оснащуватися електричним генератором. Такий прилад дає можливість підживлювати електричну лампу освітлення або фари, щоб безперешкодно працювати вночі, або ж заряджати акумулятор. Акумулятор в агрегаті встановлений для того, щоб можна було швидко завести пристрій за допомогою стартера і далі живити електричні деталі.

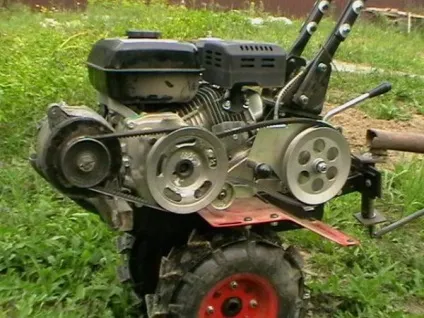

Автомобільний генератор на двигуні мотоблока
Генератор на мотоблок - важливий прилад агрегату, який перетворює механічну енергію в електричну.
При покупці до мотоблока генератора, варто звернути увагу на потужність. При роботі потужність приладу повинна бути більше встановленої навантаження. А це означає, що якщо все електрообладнання на агрегаті працює, в генераторі не повинно бути перепадів напруги. Потужність генератора не обов'язково буде 220 вольт, головне, щоб потужність була більше необхідного навантаження. На мотоблок (мотокультиватор) можна поставити тракторний або автомобільний генератор.
до меню ↑
1.1 Установка генератора на мотоблок своїми руками
Для самостійної установки пристрою, необхідно ознайомиться з головними частинами конструкції:
- Шків, який передає механічну енергію, що надходить від движка, до валу приладу за допомогою ременя.
- Металевий корпус, що складається з передньої і задньої кришок.
- Ротор - сталевий вал з двома втулками зі сталі, між якими знаходиться обмотка збудження. Проведення обмотки з'єднані з контактними кільцями.
- Статор - перемотування, що складається з набору листів із сталі, зібраних разом. Така деталь виконана в формі труби, і саме в ній виробляється потужність пристрою. Деталь можна зробити своїми руками.
- Регулятор напруги підтримує напругу на одному рівні, в умовах зміни навантаження.
- Щітковий вузол - пластмасовий механізм, який допомагає пристрою правильно працювати.
Встановити генератор на мотоблок не вимагає багато часу, але це дуже важлива деталь для нормальної роботи пристрою. Конструкцію підключають до мотоблока за допомогою ел. схеми, в якій показані всі необхідні з'єднання.
до меню ↑
1.2 Електрична схема
Якщо неправильно підключити електричну схему може вийти з ладу обмотка генератора. Такий прилад можна підключити двома проводками. Електронний блок має чотири дроти, два з яких сині, саме вони підключають перетворювач енергії. Решта два дроти - червоний і чорний. Червоний дріт - це вихід напруги, він живить фари, сигнал і інші електроприлади. А ще їм користуються, щоб зарядити акумулятор. Чорний провід підводять до маси силового пристрою. Підключення пристрою можна зробити своїми руками.

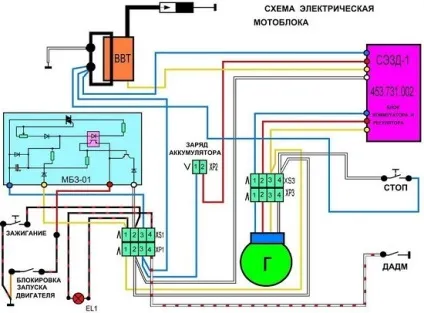

Схема з'єднань для перевірки генератора
Генератор виробляє ел. енергію, яка надходить на випрямляч в електричному блоці. Блок має зрівнювач напруги і регулятор струму. Ці прилади потрібні для того, щоб не змінювалося напруга, незалежно від продуктивності пристрою.
Регулятор струму контролює його кількість, що потрапляє в акумулятор. Движок включається і передає крутний момент ротора за допомогою ременя. Деталь починає виробляти напругу в електричний блок. Запуск мотора зменшив ємність акумулятора, тому всі електричні деталі будуть отримувати харчування від електричного блоку.
2 Як встановити світло на мотоблок?
В основному, мотоблоки не обладнані фарами. Середні і важкі пристрої можна обладнати кількома фарами. Потужності працюючого приладу вистачає для роботи додаткового пристрою, а також для одночасної роботи всіх приладів механізму. Фірми-виробники передбачили можливість установки додаткових приладів, тому мотокультиватори мають електричні генератори з запасом потужності близько 30%.
Фара на мотоблоки
Виконати установку світла на таку техніку можна двома способами:
- купити в магазині готовий комплект всієї системи освітлення;
- зробити свій комплект самостійно без особливих грошових витрат.
2.1 Установка світла своїми руками
Для початку роботи варто купити, або ж пошукати вдома, елемент для комплекту освітлення. Практично у кожного господаря мотоблока є й інші види техніки: автомобіль, трактор, мопед і т.д. У такої техніки є запасні фари. Необхідно придбати вмикач і електричний провід. Після того, як встановлено і закріплено тумблер, починають працювати з фарою. Рекомендовано встановлювати її на передню частину движка або ж на рульову колонку. Бажано прикріпити фару на трубу рульової колонки, адже фара, яка встановлена на двигуні, буде сильно забруднюватися.
Після закріплення фари проводять дроти. Якщо на мотоблоки є отвір для з'єднання світла, то їх приєднують саме туди. Якщо ж такий отвір відсутній, харчування проводять від клеми контрольної лампи тиску масла. Потім шнур приєднується до вмикач, а від нього - до фарі. Приєднують дроти до рульовій колонці затискачем або ізоляційною стрічкою.
2.3 Як зібрати електрогенератор самостійно?
Агрономів часто цікавить питання, як можна з мотоблока зробити електричний генератор? В основному, агрономи не викидають поламані мотоблоки, міні-трактори, а зберігають їх у гаражі. Саме таку техніку можна переробити на генератор до мотоблока. Самостійно можна зробити генератор з потужністю 220 або 380 В. Старе мотоблочное обладнання створює електрогенератори струму крутний момент. Асинхронний двигун можна переробити під генератор струму.
Для того, щоб зробити генератор своїми руками, знадобиться потужний двигун. Він повинен бути потужністю від 16 кВт і частотою обертів вала 1000-1700 обертань за хвилину. Для перевірки працездатності пристрою найкраще звернутися в спеціалізовану компанію, яка ремонтує подібну техніку. Якщо ж хочеться перевірити самостійно, варто скористатися авометром, мультиметром або тестером. Але для проведення перевірки у такий спосіб потрібна допомога ще однієї людини.
до меню ↑
2.4 Саморобна електростанція з мотоблока
Власники заміських будинків знають, що відсутність електрики або часте його відключення зовсім не рідкість. Для оснащення будинку постійним електрикою можна придбати бензогенератор, гасову лампу або стеаринові свічки.
Але розглядають й інший спосіб забезпечити будинок світлом. Мотоблок, або міні-трактор для оранки грунту, набирає популярність серед користувачів. Як показує досвід, таку техніку легко можна переробити для виробництва електричної енергії. Асинхронний двигун використовують як генератор. Для таких цілей двигун повинен мати потужність до 15 кВт і частотою обертання 800-1600 обертів за хвилину.

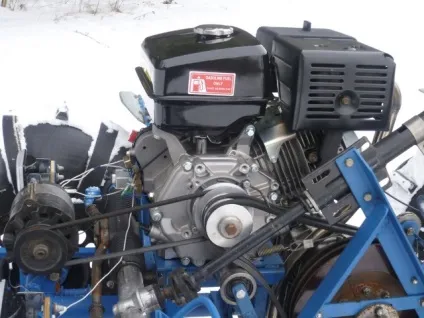

Саморобний генератор з деталей мотоблока
Електричний двигун і двигун мотоблока з'єднують за допомогою приводного ременя і двох шківів. Діаметр шківів підбирають так, щоб частота обертів ел. двигуна як генератора, була більше на 10-15% від стандартного значення числа обертів електричного двигуна. За допомогою зірки приєднують обмотки електродвигуна, а паралельно кожній парі обмоток включаються конденсатори. Напруга знімається між кінцем і серединою обмотки. Для створення правильного режиму запуску і подальшої роботи пристрою, підбирають конденсатори. Три конденсатора мають однакову ємністю.
Для постійного навантаження буває досить і одного конденсатора. Для використання трьох фаз для живлення однофазного приладу, варто використовувати трифазний трансформатор. Якщо під час роботи пристрій сильно гріється, зменшують ємність конденсаторів. Робоча напруга приладів повинно бути не менше 400 В. Енергетичні установки подібного типу використовують і для опалення заміського будинку.
