Як встановити газовий конвектор

Перед тим, як встановити газовий конвектор, визначимося з плюсами і мінусами цього обігрівального пристосування.

Безперечними плюсами є наступне.

Можливість переходу на зріджений (балонний) газ.

Безперебійна робота під час відключення електроенергії.

Можливість автоматичної підтримки заданого режиму обігріву.

Конвектор не спалює кисень у приміщенні.

Відсутність мережі трубопроводів всередині приміщення, як при водяному опаленні.

Можливість встановити газовий конвектор своїми руками.

До мінусів ставитися наступне.

Отримання дозволу у відповідних службах.

Підведення газопроводу до кожного конвектора окремо і ТІЛЬКИ по зовнішній стіні будівлі.

Дана робота так само потребують отримання всіх необхідних дозволів, розробки проекту та виконання монтажних і пусконалагоджувальних робіт спеціальними організаціями.

За габаритами газовий конвектор кілька перевершує той же водяний радіатор опалення.

Ну і найбільший мінус - це необхідність пробивання отворів (досить великих!) В зовнішній стіні, в місці монтажу газового конвектора.

При виборі газового конвектора, варто віддати перевагу тій моделі, яка забезпечена вбудованим вентилятором, який розподіляє нагріте повітря по приміщенню.

Отже, приступимо до монтажу газового конвектора.

Увага! Підведення газопроводу повинні виробляти ТІЛЬКИ фахівці з відповідними допусками.

Для початку уважно вивчіть прикладену документацію.

Знімаємо кожух конвектора. Від'єднуємо сам конвектор від задньої стінки.

Задню стінку можна використовувати як шаблон, для розмітки отворів кріплення і підведення - виведення комунікацій.

Газовий конвектор встановлюється на висоті не менше 110 мм від підлоги.

Розмічаємо місця пробивання отворів кріплення і розводки труб стінного вузла.

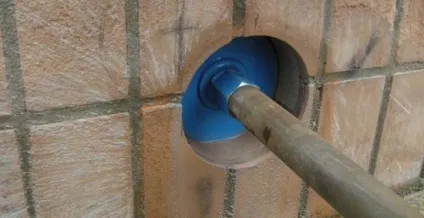

Свердлимо отвори під дюбеля кріплення. Будь-яким, доступним способом пробиваємо отвори під газопровід і димар конвектора. Можна алмазної коронкою.

Можна победітовим свердлом.

Встановлюємо трубу для забору повітря таким чином, що б вона виступала всередині приміщення на 35 мм.

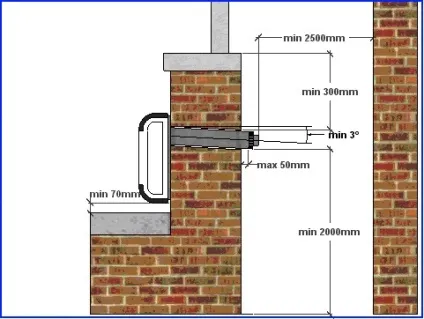

Необхідно забезпечити негативний нахил труби 2-3 *, для запобігання затікання конденсату всередину конвектора.

Ущільнюємо трубу жароміцної піною або пісочно-вапняним розчином цементу.

Встановлюємо монтажне кільце, з комплекту, широкою стороною до стіни.

Потім кільце ущільнювача.

Кріпимо задню стінку газового конвектора.

Розмічаємо і обрізаємо стяжки з таким розрахунком,

що б забезпечити загин гачків на кінцях.

Встановлюємо на зовнішню частину труби воздухообменнік

і стяжками закріплюємо його.

Намагайтеся затягувати до упору, але без зайвого фанатизму.

Розмічаємо внутрішню трубу для відведення продуктів згоряння. Вона повинна виступати за кромку великий труби на 21 мм.

Обрізаємо і вставляємо трубу всередину великий.

Навішуємо і закріплюємо основний агрегат газового конвектора.

Встановлюємо електрод п'езо-розпалювання на своє місце. Гайку затягуємо ТІЛЬКИ вручну!

Встановлюємо термодатчик на робоче місце.

Підключаємо конвектор до підведення газопроводу.

Перевіряємо всі з'єднання на предмет витоку газу.

Через брак газоаналізатора це робиться мильним розчином і пензликом.

Включаємо конвектор, згідно з інструкцією. Знову перевіряємо відсутність витоку газу, але вже в самому агрегаті.

Якщо все в порядку, вимикаємо конвектор і встановлюємо захисний кожух.

Отже, ми встановили газовий конвектор своїми руками.
