Схема обв'язки (підключення) двоконтурного газового котла

Існує перевірена істина - термін служби і коректна робота будь-якого обладнання на 80% залежить від правильного і якісно виконаного монтажу!

Ця схема дає уявлення про те, як підключити двоконтурний газовий котел до системи індивідуального опалення.

Викладаю цю схему для тих «умільців» і «майстрів», які хочуть заощадити грошей на послугах професіоналів і здійснити монтаж своїми силами і домислами про те, як це повинно бути. (Оскільки в інструкціях з монтажу, які йдуть в комплекті з котлами ця інформація, як правило, не надається).

Єдине прохання - не варто сприймати цю схему як пряме керівництво до підключення ВАШОГО котла. Ця схема дає уявлення про те, що повинно бути змонтовано (які крани і фільтра) на певній трубі (подачі або обратки). Саме ж РОЗТАШУВАННЯ ПІДКЛЮЧЕННЯ і діаметром підводить дивіться в ІНСТРУКЦІЇ ПО МОНТАЖУ на Ваш котел.

Чому я загострюю на цьому увагу - в нашій практиці були інциденти, коли людина купив котел і самостійно його встановив, або найняв на цю роботу чергового «умільця», прийшов зі скаргою, що його котел не працює ні на опалення, ні на гарячу воду. При більш детальному розмові з'ясовується, що людина використовувала цю схему в прямому сенсі - як намальовано, так і підключався (просто чудо, що він до газового блоку не підключив воду), а в інструкцію по установки заглянути, і не спромігся.

Подивитися схему обв'язки можна тут:

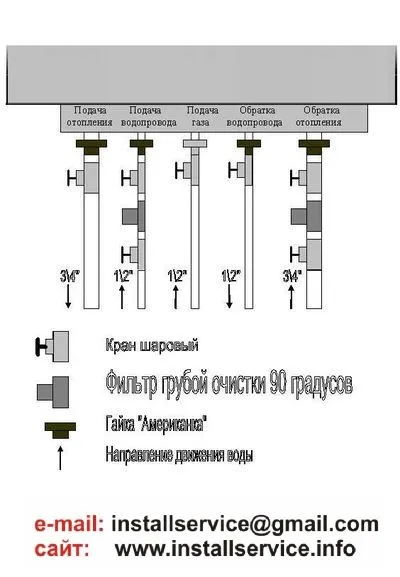

Схема обв'язки двоконтурного газового котла

Підключення котла до системи опалення відбувається через гайки - американки (розбірні з'єднання). Це необхідно для тих цілей, коли потрібно демонтувати котел (ремонт, обслуговування, заміна), або відключити котел від системи опалення без зливу води із системи.

Кульові крани на кожній трубі служать для відсікання котла від системи опалення.

Фільтр грубої очистки на трубі подачі холодної води в котел - необхідний для фільтрації води, що поступає з вашої системи водопроводу (так як якість цієї самої води і стан труб системи подачі води залишають бажати кращого). Він забезпечує захист котла від окалини, іржі і великих частинок які можуть потрапити в Ваш котел разом з надходить водою.

Фільтр грубої очистки на трубі обратки системи опалення. Чому саме на обратке, а не на подачі - запитаєте Ви? Тому що циркуляційний насос, який змушує циркулювати воду у Вашій системі опалення, розташований в котлі якраз на обратке - а фільтр, встановлений ПЕРЕД насосом, забезпечує очистку води надходить в котел з системи опалення і захищає насос від всіляких твердих частинок, які можуть утворюватися в системі опалення в процесі експлуатації.

Кульові крани перед і після фільтрів служать для того, що б відсікати фільтра від системи опалення, для їх періодичного промивання та прочищення.

Це - так би мовити базова схема, згідно з якою необхідно підключати котел до системи опалення.

Але можна трошки заощадити грошей якщо:

- в квартирі, де монтується газовий котел, вже встановлений лічильник води, то необхідність установки фільтру на подачу холодної (водопровідної) води під котлом відпадає через те, що фільтр такого плану вже встановлений перед водоміром. І відповідно другий кульової кран на трубі подачі водопроводу монтувати теж немає необхідності.

- можна ще піти по шляху здешевлення матеріалів необхідних для монтажу котла, шляхом виключення з даної схеми крана на виході гарячої води (водопровідної) з котла. Коли буде необхідність відсікти котел від системи водопроводу - досить буде перекрити кран подачі води, єдиний недолік цього - при демонтажі котла, з штуцера до якого підключається труба гарячої води (обратка водопроводу) вибіжить невеликий об'єм води, який залишився в теплообміннику котла.

В такому випадку схема обв'язки (підключення) двоконтурного газового котла буде виглядати так:

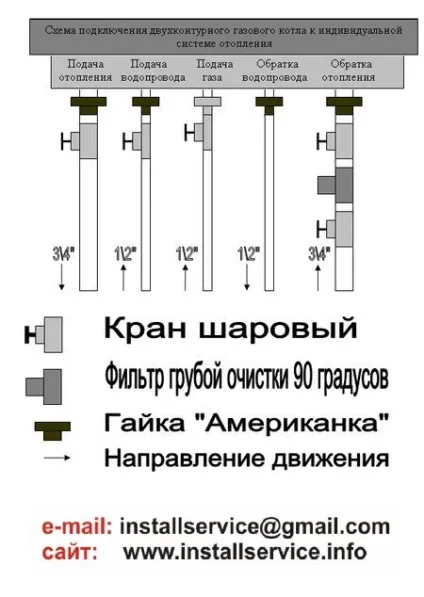

Схема обв'язки двоконтурного газового котла економії

Я не загострюю увагу на підключенні газу до котла, з тієї причини, що цю операцію повинні виконувати працівники газових служб або організацій, які мають дозволи, ліцензії та допуски на роботи по газу.

Єдине на що зверну Вашу увагу (просто, чому то не всі газові служби так роблять - хоча повинні.) - підключення газу до котла повинно виконуватися жорстким з'єднанням - МЕТАЛЕВОЇ ТРУБОЮ, через "американку" або зганяння - і ОБОВ'ЯЗКОВО через паранітові прокладку (ніякої клоччя , ФУМ-стрічки або гумових прокладок - при використанні гуми відбувається затискання прокладки, яка звужується діаметр газового проходу, що не є добре для котла).

Якщо ж ви все-таки, з якоїсь причини використовуєте газовий шланг, то хоча б встановлюйте сталеві газові шланги - вони і жорсткіше, і діаметр внутрішнього проходу у них близько 9-10мм. У звичайних газових шлангів (на які підключають грубки) діаметр проходу порядку 4-6мм. У зимовий період, по населеним пунктам збільшується витрата газу і відповідно тиск газу в газових мережах падає. Якщо Ваш котел (або газова колонка) підключений через газовий шланг з маленьким внутрішнім проходом - Ваш котел може не видавати тих характеристик, на які він розрахований. Особливо це позначається на температурі гарячої води виходить з котла (води, що використовується для госп. Потреб). Яка ситуація виходить - котел працює, газ в котлі горить, опалення функціонує - але з змішувача біжить ледь тепла водичка. Тільки поміняли шланг на більший діаметр - проблема йде (перевірено досвідом).

Повторю ще раз. Уважно.
