Газова піч для лазні своїми руками - виготовлення газової банної печі

В останні роки для опалення банних будівель, експлуатованих на заміських ділянках, все частіше застосовуються газові печі. Газова піч для лазні своїми руками найчастіше виготовляється з металу. Така піч має ряд переваг. З деякими з них ви можете ознайомитися нижче:

• Економічність газових агрегатів, що вигідно відрізняє їх від дров'яних і електричних опалювальних систем.
• Практично безвідходне згорання пального, яке не потребує систематичної чищення димоходу.
• Мала вага працюючих на газу опалювальних пристроїв, що не потребують спеціального фундаменті.
• Зручність обслуговування таких конструкцій.
• Тривалі терміни служби (не менше 25 років).

Принцип роботи печі на газі

Основною відмінністю газових печей від інших опалювальних пристроїв є вид використовуваного в них пального, а також механізм його згоряння в котельній камері. У зв'язку з цим при експлуатації таких печей особливу увагу слід приділяти дотриманню правил безпечного поводження із сумішами, які надходять в топку печі по каналах централізованого газопостачання або від газового балона.

Пристрій і принцип роботи

Усередині каркаса знаходиться камера згоряння з пальником, безпосередньо над якою розташовується кам'янка з укладеними в неї камінням, які нагріваються піднімається з місця згоряння газової суміші гарячим повітрям. Відзначимо, що кам'янка виконується у вигляді металевого глибокого піддону з бортиками, що виключають потрапляння розхлюпується води до місця згоряння палива.

Принцип роботи центрального нагрівального вузла газових печей дуже простий. Вступник в піч газ змішується з повітрям в спеціальній камері, розташованій безпосередньо перед пальником, після чого утворилася суміш по тонкій трубці подається до місця згоряння і підпалюється від зовнішнього воспламенителя (від сірника або запаленою з її допомогою паперової скрутки, наприклад). Приплив повітря до місця згоряння суміші забезпечується за допомогою невеликого і частково перекривається отвори, званого піддувалом і устаткування, що монтується в нижній частині корпусу.

металева конструкція

Металева конструкція газової печі має такі переваги:

• Незважаючи на невелику товщину стінок корпусу і обмежена кількість каменів в каменке, така піч дуже швидко прогрівається і може бути готова до використання в дуже короткі терміни.
• Металеві печі досить компактні і можуть встановлюватися в невеликих за розміром банних будівлях без використання фундаменту.
• Такі конструкції не вимагають великих витрат часу і при наявності необхідного матеріалу і інструменту виготовляються в найкоротші терміни.

Зверніть увагу! У саморобних газових печах бажано використовувати пальник найпростішого (атмосферного) типу, яка потребує для своєї роботи підводки електричного живлення і використання спеціальної автоматики. Придбати таку пальник вам потрібно буде заздалегідь, щоб правильно вибрати під неї розміри камери згоряння майбутньої печі.

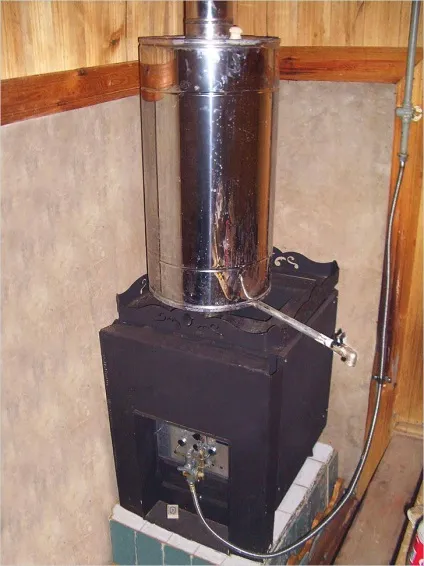

Бак навколо димаря

Водяний бак в таких конструкціях може розташовуватися як над кам'янкою, так всередині димохідної труби. При цьому для нагрівання води використовується теплова енергія розігрітого повітря, що відводить через димохід, а також тепло, що виділяється нагрітими камінням. Найчастіше в металевих конструкціях димохід прокладається прямо через бак з водою, що нагрівається за рахунок контакту зі стінками гарячої відвідної труби. Така конструкція дозволяє зробити агрегат досить легким і компактним, що не вимагає для свого розміщення значного місця.

Піч для лазні з навісним баком для води

У деяких виконаннях печей нагрів води здійснюється за рахунок контакту бака з корпусом камери згоряння; в цьому випадку той навішується на задній або боковій стінці каркаса конструкції.

порядок виготовлення

Перед складанням металевої газової печі необхідно буде підготувати наступні покупні деталі і підручні матеріали (заготовки):

• газовий пальник атмосферного типу;
• відпрацьований балон, який використовується раніше для газозварювання;
• заготовку металевих дверець, навешиваемой на технічні отвір, що забезпечує доступ до камери згоряння;
• старий гальмівний диск від великовантажного автомобіля, який може бути використаний в якості підкладки під парильні камені.

Крім того, вам будуть потрібні газові труби діаметром 50 мм, призначені для підведення газу і повітря в камеру згоряння, а також відрізок 100 міліметрової труби, необхідний для облаштування димаря.

І, нарешті, вам потрібно буде підготувати невеликий ескіз до вказівок за розмірами основних збірних вузлів конструкції (корпусу, піддону під камені, димохідної труби і т. Д.).

виготовлення корпусу

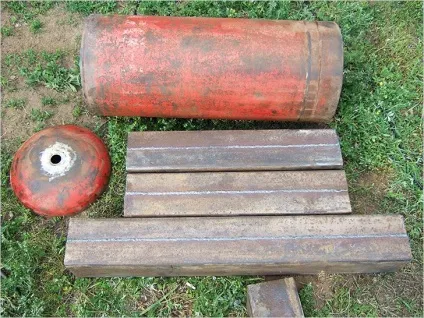

Виготовлення грубки з старого газового балона

Виготовлення корпусу печі організовується відповідно до складеного раніше ескізом і проводиться в наступній послідовності:

• в першу чергу за допомогою болгарки проводиться формування старого газового балона, що обрізається по наміченому в ескізі розміром;
• потім в отриманої заготівлі прорізаються два невеликих отвори, які використовуються для підводки повітря і газу;
• після цього готуються три відрізні круглі заготовки за розміром окружності балона, що використовуються в якості перегородок, які формують окремі робочі зони печі (топку, водяний бак і кам'янку);

Збірка конструкції здійснюється з використанням будь-якого з доступних вам видів ручного зварювання. Після закінчення зварювання корпусу майбутньої печі з секціями під топку, слід ретельно зачистити шви за допомогою тієї ж болгарки.

При складанні не слід забувати про те, що в секцію, що відводиться під бак з водою, повинна вваривать напрямна для труби димоходу, яка використовується одночасно і як додаткове джерело нагріву.

Оформлення каналів надходження палива і виведення продуктів згоряння

Для організації подачі повітря в топку печі вам буде потрібно приготована раніше труба Ø50 мм, на топкової частини якої попередньо проробляється близько 10 отворів невеликого діаметра (близько 5 мм). Далі в нижній частині корпусу балона готується отвір трохи більшого діаметра, в яке потім вваривают труба з отворами. При монтажі необхідно потурбуватися про те, щоб зовнішній її кінець (без отворів) приблизно на 20 см виступав з корпусу балона.

Стик труби з корпусом ретельно обварюється по всьому контуру зварювання, після чого можна буде перейти до оформлення невеликої стулки (імпровізованій дверцята), яка встановлюється на вході труби і служить для регулювання надходження повітря в неї.

Аналогічним чином проводиться монтаж труби, використовуваної для подачі газу до пальника топкової системи. При цьому для підключення до газової магістралі або до балона вам буде потрібно спеціальний перехідник, що забезпечує узгодження двох сполучених каналів, стик яких обов'язково ущільнюється герметиком.

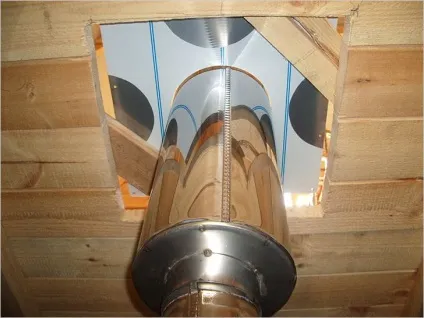

Прохід димаря через покрівлю

На черговому етапі складання печі необхідно буде надійно закріпити димохідну трубу у верхній частині каналу, сформованого безпосередньо в баку з водою (її можна буде просто приварити до основи перегородки, яку використовують як кришки бака). (Не забудьте підготувати в кришці бака невелике секторальне отвір, необхідне для заливки рідини в нього).

На заключній стадії робіт ви повинні будете зайнятися підготовкою віконця відповідного розміру і подальшої навішуванням на нього спеціальної дверцята, через яку буде забезпечуватися доступ до газовому пальнику.

При монтажі печі особливу увагу слід приділити частини конструкції, що безпосередньо примикає до стіни або перегородки банного будови з метою захисту їх від надмірного нагрівання і загоряння. Для цього між сусідніми площинами вам необхідно буде укласти спеціальну прокладку з вогнетривкого матеріалу (з азбестового тканини, наприклад) або прошарок з керамзиту. У разі необхідності ви можете використовувати для цих цілей спеціальний відображає екран, виготовлений з нержавіючої сталі.
