Природний газ можна назвати самим недорогим видом палива. І завдяки такій економічності газові печі стають дедалі популярнішими, в тому числі і при використанні в банях. Пристрої, які працюють на газі, є дуже компактними і простими в обслуговуванні. Сьогодні ми розглянемо, як виготовити газову піч для лазні своїми руками і що для цього потрібно.

Особливості газових печей

Сьогодні газова піч може скласти серйозну конкуренцію дров'яної. У користуванні вона набагато чистіше, простіше і дешевше. Вона може досить швидко прогріти парної повітря: влітку за три-чотири години, а взимку трохи довше. Щоб лазня добре прогрілася, потрібно приблизно вісім годин. Зате якісний прогрів забезпечує комфорт, тепло і затишок.

Одним з головних переваг газової лазні, як ми вже говорили, є економічність. Це паливо найбільш дешеве і економічне, тому ви зможете заощадити гарну суму. На дров'яні і електричні печі потрібно в три рази більше витрат! Газова піч не вимагає особливої уваги до тебе. Спаленні відходи є зовсім невеликими, тому опалювальна коробка і димохідні канали практично не забруднюються.

Існують правила по установці газового котла в лазні, які є дуже суворими, зате забезпечують високу безпеку використання. Термін експлуатації складає приблизно двадцять п'ять років, а якщо ви будете регулярно виконувати профілактичні ремонти, піч буде працювати протягом довгого часу і не ламатися. Якщо не враховувати надмірно суворі правила безпеки, до недоліків можна віднести лише обов'язкову наявність централізованого газопроводу.

Конструкція газових печей

Пристрій газових печей схоже на дров'яні, але має деякі відмінності за властивостями палива. Газова піч має корпус, запобіжник (для припинення подачі палива в разі згасання), термостат, герметичну газокамерах, димохід. Відмінність полягає в тому, що подача палива здійснюється через проведену газову магістраль.

Балони з газом поміщаються в спеціальну ємність за всіма правилами техніки безпеки. Як показує практика, газовий балончик в п'ять кубометрів зможе прогрівати приміщення до двохсот квадратних метрів протягом одного опалювального сезону. Варто відзначити, що пропан володіє більш високою здатністю подачі тепла, якщо порівнювати його з природним газом. Такі печі можуть мати різну потужність, розрахунок якої залежить від обсягу лазні.

Ви повинні знати, що на 0,4 кубометра доводиться 252 кілокалорії тепла. Тому можна легко порахувати, який обсяг газу вам необхідний. Газові лазневі печі не вимагають періодичного нагріву, тому їх слід відключати під час користування. Такі печі працюють за дуже простим принципом - повітря змішується з газом ще до надходження в топку. Окрема частина повітря проходить в топку.

Ви можете регулювати кількість поступаемого повітря в газову піч для лазні за допомогою нижньої дверки, яка також дозволяє чистити пальник. Скориставшись спеціальною гнучким шлангом, газ підводиться до пальника (або використовується балон).

Класифікація газових печей

Існує багато різних модифікацій газової печі. Ви повинні визначити самі, яку баню ви хочете і, виходячи з цього, прийняти рішення. Найбільш хороший варіант - це цегляна піч з надувним пальником. Простіший варіант - металева піч, облицьована цеглою. Газові котли діляться за призначенням - вони можуть бути опалювальними, нагрівальними і побутовими. Як правило, в лазнях використовують нагрівальні печі, які розрізняються за матеріалом, технології нагріву води і типу пальника.

Матеріали для газової банної печі

Саморобні газові печі для лазень можна будувати з каменю, металу або цегли. Камінь і цегла розтоплюються довше, ніж метал, але також довго тримають тепло. А ось металеві газові печі нагріваються дуже швидко, але і швидко остигають. Варто відзначити, що металеві печі є найбільш компактними. Вони дуже прості в установці та користуванні. Якщо металеву піч облицювати цеглою, зовні вона не буде відрізнятися від цегляної.

Газові горілки

Існує два типи газових пальників: атмосферні і надувні. Атмосферні пальники є найбільш простими і дешевими. Для їх роботи не потрібно система автоматики і складне устаткування. Горіння газу підтримує повітря, який надходить в камеру згоряння через піддавали або зольниковой дверцята. Ефективність роботи залежить від кількості повітря усередині лазні, тому невелика кількість кисню може привести до проблем. Існують і надувні пальники, але таке обладнання є більш складним.

Конструкція таких пальників залежить від вентилятора, який нагнітає повітря ззовні і залежить від електричного струму. Ціна газових печей для лазні з надувними пальниками в результаті вийде найвищою, так як цей варіант є більш дорогим в плані споживання електроенергії, але і більш ефективним. Його часто використовують в так званих комбінованих печах, які можуть топитися не тільки на газі, а й на іншому паливі, наприклад, на дровах.

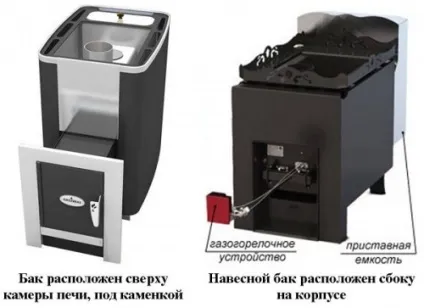

Способи нагріву води

Існують газові печі з уже вбудованим баком для води і виносним варіантом. Перший варіант є більш зручним, оскільки вода нагрівається завдяки продуктам згоряння палива. Димохід необхідно встановлювати так, щоб він міг проходити через нагрівається обсяг води. Нагрівання бака виробляє і тепло, яке виходить від кам'янки. Такий варіант дозволяє не захаращувати баню зайвими приладами.

Що стосується газової печі з виносним баком, він зазвичай розміщується на найближчій стіні або в іншому приміщенні. Два елементи поєднуються системою труб, по яких проходить гаряча вода, яка нагрівається всередині топки.

Газова піч для бань своїми руками

Врахуйте, що для установки газової печі в лазню необхідно отримати дозвіл. Найкраще поєднання вологості і температури може створити цегляна піч. Може здатися, що такий варіант дуже складно встановити, але при намаганні і дотриманні всіх будівельних технологій з цим завданням впоратися будь-який хороший господар.

Підготовчі роботи

Для початку необхідно все спроектувати і вибрати найбільш підходяще місце. Як правило, піч ставиться біля перегородки або стіни, оскільки вона повинна опалювати парну і підтримувати оптимальну температуру в кімнаті відпочинку. Основні елементи саморобної газової печі: підстава, димохід (ізолюється мінеральною ватою), кам'янка, пальник, лист з вогнестійкого матеріалу, накладка, блок управління.

Перед тим, як зробити газову піч для лазні, необхідно звести фундамент. Його будівництво починається з котловану, дно якого має розташовуватися нижче промерзання грунту, що займає приблизно сімдесят сантиметрів. У самому низу його ширина повинна бути трохи більшою, ніж основна виїмка. Цей прийом допоможе уникнути зайвого клопоту в разі переміщень грунту. Дно котловану необхідно покрити піском товщиною в п'ятнадцять сантиметрів. Пісок заливається водою, просочується і засипається каменем з битою цеглою приблизно в двадцять сантиметрів.

Після цього накладається щебінь, робиться опалубка і встановлюється армований каркас. Далі необхідно залити бетон, після схоплювання якого опалубка розбирається, а поверхня покривається гудроном в кілька шарів. Місце, що звільнилося від дощок, можна засипати дрібним гравієм з великим піском. Не забудьте встановити вологоізоляцію у верхній частині фундаменту.

Облаштування стін печі

Після облаштування фундаменту можна зайнятися установкою стін. Для початку робиться захисна стіна, яка зможе убезпечити баню від можливого займання. Вона виготовляється з нарізної цегли, який скріплюється цементним розчином. Для лазні з цегли краще використовувати пісочно-глиняний розчин. Як правило, глина береться на глибині не менше півметра землі.

Її заливають водою в спеціальній ємності на добу і ретельно перемішують. Пісок необхідно очистити від сміття і просіяти. Після цього пісок і глина змішується в співвідношенні 1: 1, потім знову перемішуються з додаванням води. Коли розчин прийме абсолютно рівну консистенцію без грудок, можна починати зведення. Краще заготовлювати розчин маленькими партіями, у міру витрачання.

Найперша кладка цегли відіграє дуже важливу роль. На фундаменті попередньо розміщують гідроізоляційну прокладку з бітуму, на яку і кладеться перший шар. Всі цеглини змочуються водою, в ідеалі потрібно помістити цегла в воду і почекати близько десяти хвилин. Коли цегла буде покладено на розчин, слід його трохи притримати будівельної киркою.

Уважно перевіряйте, щоб цеглини щільно прилягали один до одного, і шви були не товще п'яти міліметрів. Другий і наступні ряди кладуться таким чином, щоб кожна цеглина в наслідок перекривав стик 2 цегли нижнього ряду. Перш ніж викладати цеглини на розчин, будівельники рекомендують викласти їх в сухому вигляді, щоб ви могли побачити повну картину.

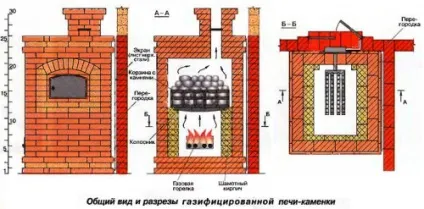

Кожен етап будівництва потрібно узгоджувати з кресленнями газової печі для лазні. Під час кладки третього ряду необхідно вбудувати дверцята піддувала, яка закріплюється оцинкованої дротом або нарізаними смужками із сталевого листа. У четвертому ряду розміщується колодязь для золи і колосника. Для його надійного розміщення необхідно виконати поглиблення і залишити місце для його розширення (вистачить одного сантиметра).

установка фурнітури

Шостий ряд повинен закінчити установку дверцята для піддувала, а сьомий завершити розміщення колосника і дверку топки. Найбільш міцними вважаються чавунні дверцята. У восьмому ряду монтується перегородка - початок димоходу. Цеглини укладаються до чотирнадцятого ряду, на якому розміщують швелери.

Зробіть в передній стінці отвір для ємності, в якій буде грітися вода і яка встановлюється на швелери. Ємність вертикально тримають бічні стінки. П'ятнадцятий ряд кладуть з половинок цегли і розташовують їх під кутом. Половинки будуть основою для кладки розділової стінки. Точно також кладуться три наступних ряду, як і перші.

На рівні дев'ятнадцятого ряду можна встановити дверцята, що випускає пар. Тонкі смуги з м'якої сталі ставляться між двадцятим і двадцять першим рядом, після чого ставиться ємність для гарячої води, яка оточується уламками цегли. З двадцять третього ряду встановлюють комин, яку вибирають виходячи з модифікації печі. Труба над дахом повинна підніматися на відстані не менше півметра.

Масивний газовий котел для лазні повинен мати велику і важку трубу, а невеликий - легку. Пам'ятайте про те, що товщина труби повинна бути не менше половини цегли. Перетин для проходу диму повинно мати такі ж розміри. Тут краще задіяти розчин з вапна або цементу. Глинистий склад може розмити дощ, що призведе до руйнування.

заключні роботи

Після закінчення всіх робіт піч необхідно обштукатурити. Ця процедура поліпшить зовнішній вигляд і послужить додатковим захистом від загоряння. Штукатурку можна робити з будь-якого розчину, додавши в нього алебастру. Ви можете використовувати і гіпс, але врахуйте, що він має властивість дуже швидко застигати. Відмінний варіант для штукатурки - глина, гіпс і пісок, змішані разом (можна виключити гіпс).

Перш ніж проводити штукатурку, необхідно підготувати стінку печі. Її очищають від застиглого розчину до одного сантиметра. Після цього краще зашпатлевать. Якщо ви збираєтеся прогрівати баню за допомогою зрідженого газу, балон слід розміщувати на вулиці. Багато власників лазень закопують балони з газом в декількох метрах від їх розташування. Нагадаємо, що зріджений газ має більш високу теплотворну здатність.

Якщо ви збираєте газовий котел для лазні своїми руками, краще віддати перевагу системі автоматики САБК-8-50С. Ця система прекрасно підтримує встановлену температуру і знайома всім майстрам. Також вона є максимально безпечною - за рахунок чотирьох ступенів автоматичного захисту.

Ця автоматика має властивість відключати опалювальне обладнання при аварійних ситуаціях: при згасанні полум'я, якщо тиск газу падає нижче заставленій позначки, або якщо імпульсна система автоматики розгерметизується. Така піч зводиться від восьми до десяти днів і просушується протягом двох тижнів. Після цього можна починати її поступово розтоплювати, але не варто відразу доводити до сильного розігрівання.

питання безпеки

Щоб правильно виготовити піч для лазні, слід вивчити інструкцію газової печі для лазні та строго дотримуватися їх. Як відомо, газовий котел є вибухонебезпечною конструкцією. Для зниження ризику загоряння рекомендується дотримуватися наступних правил:

Піч повинна знаходитися на відстані не менше півметра від конструкцій, які можуть спалахнути. Цю відстань можна зменшити, якщо поставити захисний бар'єр з вогнетривкого матеріалу (наприклад, заліза). Якщо стіна поруч з піччю виконана з пожежонебезпечного матеріалу, навпаки дверцята слід встановлювати спеціальний екран, який має розмір в два топкових отвору.

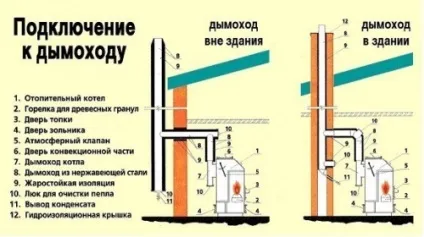

При монтажі печі та димаря потрібно використовувати трубу з нержавіючої сталі. Труби можна протягувати через житлові приміщення. Димохід повинен бути до п'яти метрів від рівня пальника. Не забудьте герметично приєднати димову трубу до печі.
Отвір для пальника повинен мати такі розміри: висота від 470 до 550 міліметрів, ширина від 350 до 450 міліметрів.
Необхідно ретельно ізолювати димохід від втрат тепла. Це робиться в місці, де він проходить через дах і стеля. Також утеплюється і димова труба.
Вогнетривке підставу, яке знаходиться під грубкою, має виступати на сто міліметрів від країв приладу.
Висота приміщення повинна бути не менше двісті двадцяти сантиметрів. У ньому повинна бути влаштована витяжна вентиляція та встановлено вікно з кватиркою. Всі двері повинні відкриватися тільки назовні.
Газопровід, згідно зі схемою газової печі для лазні, виконується з міді або сталі.
Гнучкі з'єднання повинні бути цільними, стійкими до тиску і температурі, позначатися міткою «газ» і володіти діаметром в десять міліметрів.
Якщо централізована подача газу не передбачена, слід встановити відведення горючих продуктів в атмосферу.
Перед піччю на підлозі укладається металевий лист з теплоізоляційним шаром внизу.

Газова піч відмінно підійде для лазні та для сауни. Сьогодні цей варіант є найбільш зручним і економічним. Якщо ви вирішите виготовити газовий котел для лазні своїми руками, слід серйозно поставитися до правил безпеки і отримати дозвіл від відповідних інстанцій. При дотриманні всіх технологій будівництва та відповідних правил експлуатації, ваша піч буде служити дуже довго і безперебійно.
