Газогенератори на дровах - креслення, пристрій і як зробити своїми руками

Цей пристрій дозволяє генерувати горючий газ при спалюванні вугілля і дров. Це зручно і ефективно в холодну пору року. У цій статті мова піде про генераторах газу, про їх різновидах, переваги та недоліки, а також про те, як таке пристосування можна змайструвати самому в домашніх умовах.

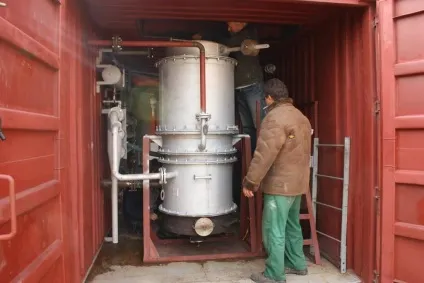

Що собою являє газогенератор на дровах

Газогенератор має досить просту конструкцію, так як всі процеси, що йдуть в ньому, засновані на піролізному горінні дров. Тобто, ідея газогенераторів базується на піролізні котли, де дерево згорає в нестачі повітря, виділяючи при цьому велику кількість різних газів. Далі буде наведено інформацію про будову цього пристосування.

Далі будуть розглянуті процеси, в ході яких з деревини виділяються горючі гази. В цілому, всю конструкцію можна розділити на кілька зон:

• Зона підсушування. Вона знаходиться у верхній частині конструкції, відразу ж під завантажувальним люком. Тут паливо швидко сушиться завдяки тому, що температура в цій зоні досягає близько 190 градусів за Цельсієм.
• Зона сухої перегонки. Вона розташована нижче зони сушки. Висушену паливо тут піддається обвуглювання завдяки тому, що температура досягає до 500 градусів. В ході цих процесів з палива видаляються смоли і деякі кислоти органічного походження.
• Зона горіння. Знаходиться в нижній частині. Паливо потрапляє сюди і згорає при температурі в 1200 градусів. Через спеціальні фурми подається повітря. В ході горіння виділяються чадний і вуглекислий гази.
• Зона відновлення. Гази, що виділилися в ході горіння палива, піднімаються вгору, і досягають зони відновлення. Сюди через спеціальний люк завантажують вугілля, який тримається на колоснику. Чадний і вуглекислий гази реагують з вугіллям. Коли у взаємодію вступають вуглекислий газ і вугілля, то в ході реакції утворюється чадний газ. Але в вугіллі є вода, яка також проявляє активність по відношенню до газів. В результаті всіх цих реакцій утворюються чадний газ, вуглекислий газ, водень, метан, деякі летючі ненасичені вуглеводневі сполуки, азот. Ця суміш газів очищається від всіх домішок, потім змішується з повітрям. Це і є кінцевий результат. Отримана суміш газів може застосовуватися для побутових потреб.

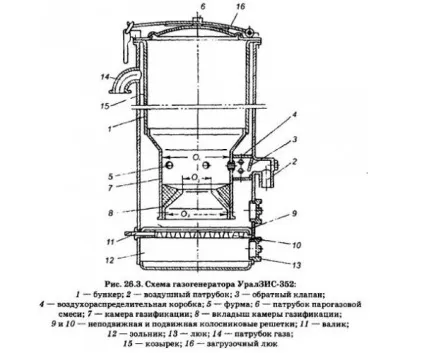

Як вже було сказано, газогенератор на дровах має досить просту конструкцію. Далі все вищесказане щодо влаштування конструкції буде представлено в схематичному вигляді для повного розуміння.

Плюси і мінуси

Газогенератори на дровах мають велику кількість переваг і трохи недоліків.

• Коефіцієнт корисної дії у газогенераторів досягає позначки в 90%. У порівнянні з ними, у твердопаливних котлів ККД досягає позначки лише в 75%.
• В генераторах газу дрова горять дуже довго. Однією тільки закладки дров може вистачити на 20-25 годин роботи пристрою. А якщо в якості палива використовувати вугілля, то однією закладки може вистачити на кілька діб.
• Паливо зазвичай згорає повністю, при цьому залишається мінімум золи. Тому в використанні газогенераторів немає необхідності в постійній чищенні зольника.
• У деяких пристроях є автоматизовані системи регулювання процесу горіння.
• При горінні виділення шкідливих речовин зведено до мінімуму. Саме тому в даний час йдуть активні спроби використовувати газогенератори в автомобілях, щоб знизити викид шкідливих речовин в атмосферу.
• Помітно економиться бюджет сім'ї.
• В топку згорання можна завантажувати довгі дрова, тобто, немає необхідності в їх розрізанні на дрібні шматки. В топку можуть збожеволіти дрова довжиною в 1 метр.
• В якості палива можна використовувати будь-яке тверде паливо.

А тепер про недоліки. Їх всього три:

• У більшості пристроях на виході повітря з Повітророзподільну коробка є вентилятори. Вони можуть працювати механічно, але в багатьох моделях їх функціонування вимагає наявність електрики. Через це робота генератора стає енергозалежною.
• Усередині димоходу може випасти конденсат. Щоб уникнути цього, температуру слід тримати на позначці в 60 градусів.
• Заводські конструкції коштують дуже дорого. Тому слід виготовити газогенератори своїми руками. Креслення можна знайти в Інтернеті.

Газогенератори можна класифікувати за типом горіння палива. Так, виділяють три види:

• Генератори прямого горіння. У конструкціях цього типу повітря в камеру згоряння подається знизу через колосникові грати. Патрубок для виведення газу знаходиться у верхній частині конструкції. Такі конструкції призначені для спалювання вугілля або антрациту.
• Генератори перекинутого горіння. У таких конструкціях повітря в камеру згоряння подається не знизу, як в першому випадку, а прямо на рівні зони горіння. Зате гази виводяться на рівні зольника, і можуть застосовуватися для підігріву знову завантаженого палива.
• Генератори горизонтального горіння. У конструкціях цього типу повітря також подається через спеціальні форми на рівні зони горіння. Відбір газу проводиться також збоку через патрубок, розташований за спеціальними гратами, на рівні зони горіння. Зона, в якій відбувається вилучення газів, в цьому випадку мала. Вона зосереджена головним чином між фурмою і гратами, за якою є патрубок для виведення газу.

Як зробити своїми руками

Газогенератори, виготовлені в заводських умовах, коштують дуже дорого, так що не всі можуть дозволити собі покупку такого агрегату. Але найпростіший варіант газогенераторів можна змайструвати самому в домашніх умовах. Це обійдеться не дуже дорого, та й сам процес виготовлення не має особливих складнощів. Найголовніше - слід взяти креслення найпростішого газогенератора. Їх можна знайти в інтернеті і роздрукувати.

Далі буде приведена покрокова інструкція, яка повинна керуватися при виготовленні генератора своїми руками:

1. Насамперед слід змайструвати корпус майбутньої конструкції. Його роблять з листового металу. Сторони з'єднують за допомогою зварювання. Також знизу приєднують ніжки.
2. Далі виготовляють бункер. Він також може бути будь-якої форми. Для його виготовлення використовують маловуглецевої сталь. Готовий бункер кладуть в корпус і закріплюють там болтами. Для бункера роблять кришку.
3. Потім в нижній частині бункера встановлюють ємність, яка буде служити камерою згоряння дров. Її можна змайструвати з старого газового балона. Увага: Перед застосуванням балона необхідно заповнити його водою, так як при зрізанні верхній частині, залишки газу можуть загорятися.
4. Верхню частину балона зрізають, решта і буде камерою згоряння.
5. Тепер необхідно зробити повітророзподільний коробок. Його встановлюють поза корпусом. На виході від коробка слід встановити зворотний клапан. Місце установки слід вибрати виходячи з креслення.
6. Колосник виготовляють з чавуну. Його також встановлюють виходячи з використовуваного креслення.
7. Тепер необхідно змайструвати пристосування для подачі повітря і відводу газів. Їх встановлюють зверху або в нижній частині пристрою. Місце установки визначають за кресленням.
8. Самий останній крок - установка димоходу.

Необхідні матеріали та інструменти

Для того щоб своїми руками зробити генератор газу, необхідно мати такі інструменти та матеріали:

• Бочка для корпусу конструкції.
• Старий газовий балон.
• Фільтри для очищення газу, а також клапани. Їх можна знайти в будівельних магазинах.
• Болти (кілька штук).
• Апарат для зварювання.

Наостанок, слід зазначити, що процес виготовлення генератора не містить особливих складнощів, тому будь-який бажаючий може змайструвати його самостійно. Головне - потрібно скористатися наведеною тут покроковою інструкцією.

•
