При суб'єктивному порівнянні навіть з цими параметрами, всім відомий iPod і iPhone, помітно програє в якості звуковідтворення мобільнику Sony Ericsson K810i.

Також можна використовувати і інші - потиличні, типу кліпса, навушники різних форм-факторів і фірм-виробників. Крім того, наявність 3,5 міліметрового гніздового роз'єму дозволяє підключати і зовнішній підсилювач потужності звукової частоти, що, безсумнівно, стати в нагоді при прослуховуванні музики в похідних умовах. При бажанні можна самостійно зібрати мініатюрну стереосистему для прослуховування музики на акустичні колонки.

Для переробки гарнітури потрібно гніздовий роз'єм для підключення 3,5 міліметрового штекера навушників, ізоляційна стрічка або термозбіжна трубка, монтажний і паяльний інструмент.

Розбирання гарнітури слід почати з мініатюрних навушників. Їх корпус потрібно розкрити за допомогою леза складаного ножа або іншого відповідного інструменту. Дві частини корпусу навушників з'єднані між собою пластиковими засувками. На фотке показаний склад навушника гарнітури. Як видно, нічого особливого там немає - тільки мініатюрний звуковий капсуль. До нього припаяно 2 дроти.

Розібравши корпус обох навушників - правого R і лівого L, потрібно отпаять дроти від мініатюрних звукових капсулів.

У кожному капсулі один з проводів є загальним (GND), а інші служать для підключення виходів правого (R) і лівого (L) звукових каналів. Далі необхідно взяти 3,5 мм. роз'єм і до нього підпаяти загальний провід, висновки правого і лівого каналів, що йдуть від мікрофонного модуля гарнітури.

Роз'єм для штекера навушників підійде будь-хто. Існує величезна безліч їх модифікацій. Вони розрізняються як за розмірами, так і деяким функціоналом. Є роз'єми, у яких 5 висновків, наприклад, як на фотографії нижче. Дані роз'єми застосовуються в побутовій звуковідтворювальної апаратури та служать для підключення навушників (роз'єм Phone або Headphone).

Роз'єм для навушників

У 5-ти контактних роз'ємів 1 висновок загальний, 2 служать для підключення лівого і правого каналів, і 2 комутованих виходу. Якщо до гнізда не підключені виносні навушники, то звуковий сигнал з 2-ух виходів (R і L) підключається до 2 комутованих виходів і далі стереосигнал подається на підсилювач потужності звукової частоти.

Також є і 3 вивідні роз'єми. У них немає додаткових комутованих висновків, і служать вони виключно для підключення навушників. Такий роз'єм можна легко виявити в касетних і MP3 плеєрах.

Штатна гарнітура складається з двох звукових капсулів, що служать для відтворення звукового стереосигнала, а також мікрофонного модуля.

За схемою видно, що паралельно мікрофону підключені два smd конденсатора і напівпровідниковий діод. Мікрокнопка в натиснутому стані шунтирует з'єднує безпосередньо, висновки підводиться до мікрофона.

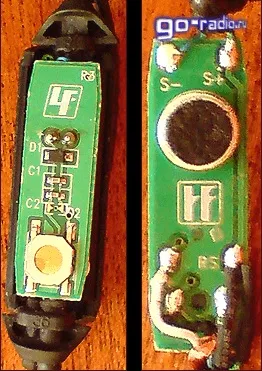

Мікрофонний модуль з мікрокнопка "Відповідь на виклик" виглядає як невелика друкована плата, на якій змонтована кнопка, два конденсатора C1 і C2, smd діод D1. На зворотному боці розміщений чутливий мікрофон гарнітури.

Друкована плата мікрофонного модуля і її елементи

Після переробки штатної гарнітури, принципова схема буде такою, як на малюнку.
