Гаряча об'ємна штампування - один з видів ОМД. при якому необхідна форма і розміри нагрітої заготовки надаються в трьох вимірах за допомогою штампа. має порожнини. звані струмками.

При змиканні частин штампа утворюється об'ємна порожнину. форма і розміри якої становлять собою точну копію поковки.

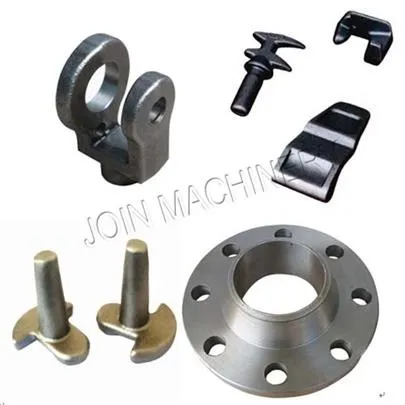

Гарячим штампуванням виготовляють поковки масою 0,25 ... 400 кг.

Гаряче штампування є рентабельною в великосерійному і масовому виробництві.

Механічні властивості горячештампованной деталей вищі. ніж у литих або отриманих тільки різанням з прокату .Це найбільш продуктивний і дешевий процес ОМД.

Завдяки наближенню форми штампування до форми готової деталі зменшуються відходи в стружку і витрати на електроенергію на механообработку.

Вартість деталей виготовлених з штамповок в 2 ... 2,5 рази нижче ніж виготовлених тільки різанням.

Існують два види штампування: і

1. Штампування у відкритих штампах (облойной штампування);

2. Штампування в закритих штампах (безоблойная).

При штампуванні у відкритих штампах. штамп в процесі деформування залишається відкритим і зазор # 916; між рухомою і нерухомою частинами штампа змінюється від максимального значення. коли верхня половинка штампа стикнулася із заготівлею. до # 916; = 0. коли штампування закінчилася і верхня частина стикнулася з нижньої.

При штампуванні найбільш важко заповнюються кути порожнини струмка штампа. тому перш ніж заповнити ці кути метал випливає в зазначений зазор. утворюючи навколо поковки облой. При досить малому зазорі # 916; облой закриває вихід зі струмка штампа і метал змушений повністю заповнювати порожнину штампа

Облой є відходом (10 ... 30% від маси поковки) і підлягає видаленню з поковки в спеціальних обрізних штампах.

Штампування в закритих штампах характеризується тим. що штамп в процесі деформування залишається закритим і зазор # 916; між рухомою і нерухомою частинами штампа є постійною величиною. У штампах відсутні облойной канавки. а для видалення поковки з порожнини застосовують виштовхувачі

При даному виді штампування необхідно точно відрізати заготовку. в іншому випадку зайвий метал буде витікати в зазор # 916; і утворювати задирок і зношувати штамп.

Штампування в закритих штампах є прогресивним і економічним процесом. тому відходу у вигляді облоя немає.

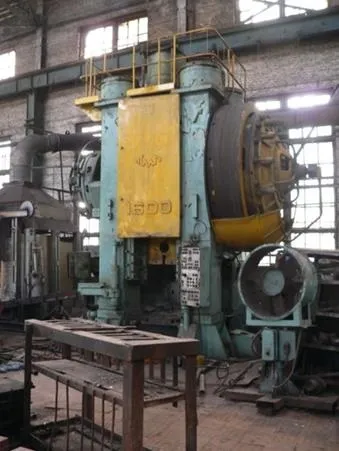

Устаткування для гарячого об'ємного штампування:

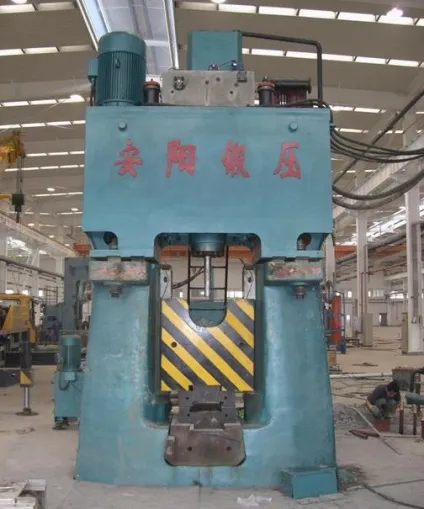

1. Штампувальні молоти з масою падаючих частин)

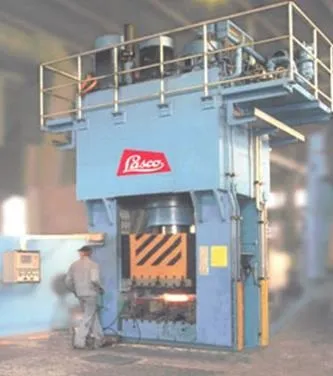

3. Гідравлічні преса

4. Фрикційні гвинтові преси

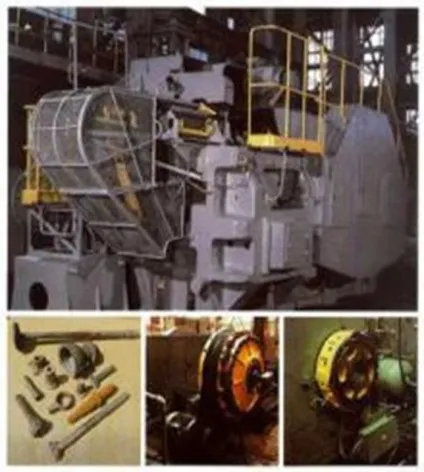

5. Горизонтально-кувальні машини

Технологічний процес гарячого об'ємного штампування включає наступні операції:

1. Різка прутків на мірні заготовки;

2. нагрів заготовок;

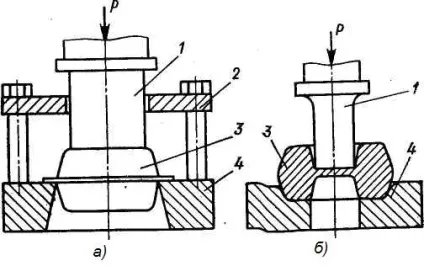

4. обрізку облоя і прокол перемичок;

5. правку поковок;

6. термічну обробку;

Вихідними матеріалами для гарячого штампування є сортовий прокат і профілі періодичної прокатки.

Оброблення вихідних заготовок виробляють на прес-ножицях і кривошипних пресах. механічних пилах і хладноломах. а також застосовують анодно-механічну і газове різання.
