Фундамент з азбестоцементних труб

Спочатку азбестоцементні труби досить обмежено використовувалися в приватному домобудівництві. По-перше, труби з азбесту відлякували народ міфами про канцерогенність матеріалу, а по-друге, досвіду використання в облаштуванні фундаменту на такому типі матеріалу було небагато. Сьогодні стовпчастий фундамент з азбестоцементних труб можна назвати вдалим компромісом між низькою вартістю і високою стійкістю до вологи і навантаженні. Ще однією незаперечною перевагою є те, що виготовляється стовпчастий фундамент з азбестових труб своїми руками набагато простіше і швидше, ніж будь-який інший варіант стовпчастого фундаменту.

Пристрій фундаменту з азбоцементних труб

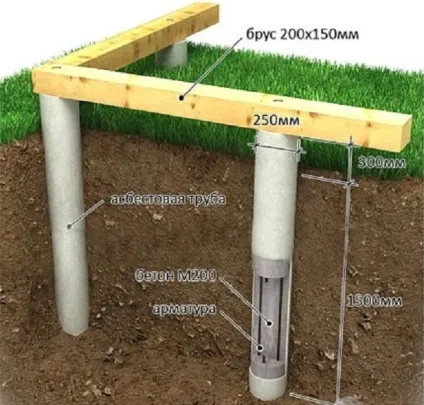

Загальна конструкція і принцип виготовлення такого фундаменту мало чим відрізняється від інших варіантів виготовлення пальових опор з заливанням бетону в підготовлену форму. У нашому випадку каркас і бетонний розчин заливаються в асбоцементний корпус труби, зануреної в пробурену свердловину в грунті. Фундамент палі на асбоцементних опорах цінують, перш за все, за такі моменти:

Швидкість виготовлення такого фундаменту набагато вище, а трудомісткість значно нижче будь-яких інших буронабивних опор, в тому числі паль ТІБЕ, каркасних заливних паль, поступаючись за цим показником лише дорогим гвинтовим і залізобетонним варіантів;
Висока стійкість асбестоцементной основи труб до будь-якої вологи, при цьому не відбувається втрати міцності свайне опори, деградації матеріалу, корозії;
На палях з азбестоцементних труб можна підняти цоколь будівлі на висоту в 30-40 і навіть 100 см при правильному розподілі навантаження, що не завжди можливо в ряді випадків для пальових конструкцій іншого типу.

До відома! Вартість споруди фундаменту на азбестоцементних трубах вам обійдеться дешевше моноліту і навіть стрічкового варіанту приблизно на 30-40%.

Пристрій фундаменту на азбестоцементних трубах своїми руками

Конструкцію фундаменту з опорами з асбоцементной труби не можна назвати ідеальною. Її можна легко і швидко зібрати і побудувати протягом двох днів, при наявності бетономішалки, ручного бура для свердління свердловин, болгарки, зварювального апарату, бетонного розчину і заготовленої сталевої арматури товщиною 8 мм. Перш ніж приступати до виготовлення подібного фундаменту, необхідно звернути увагу на його недоліки:

Міцність азбестоцементних опор фундаменту відносно невелика. Жорсткості і несучої здатності пальових елементів досить для побудови каркасного, дерев'яного або газобетонного будівлі за умови, що будівництво виконується на щільних і важких грунтах;
Бурові роботи необхідно виконувати на глибину не менше 150-180 см, через невелику міцності паль доводиться бурити велику кількість свердловин, причому практично всю роботу виконувати ручним буром;
На відміну від своїх конкурентів - заливних паль ТІБЕ, азбоцементні палі не володіють «якірним» властивістю, тому при порушеннях технології виготовлення фундаменту можливі випадки видавлювання опор здимистими грунтами.

До відома! Як правило, будівля на фундаменті з азбестоцементними опорами виконується з «глухим» цоколем, без облаштування підвальних приміщень.

Виготовляємо палі з азбестоцементної труби

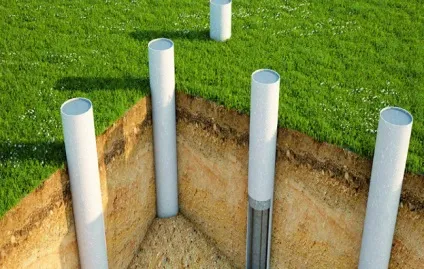

Перед початком робіт з підготовки ділянки та розмітки місць під буріння свердловин необхідно визначитися з точною кількістю необхідних азбестоцементних опор і їх діаметром. Найчастіше для виготовлення опор використовуються азбестоцементні труби діаметром прохідного перерізу в 100 або 150 мм. Набагато рідше застосовується труба в 200 мм. В основному вона застосовується в тих випадках, коли необхідно виконати ремонт азбестового труби стовпчастого фундаменту. Відповідно під розмір азбестоцементної труби необхідно підібрати виліт різальних крайок ручного бура. Діаметр свердловини повинен бути мінімум на 10 мм більше, ніж зовнішній діаметр асбестоцементной опори.

Наприклад, для «сотки» - азбестоцементної труби в 100 мм, зовнішній діаметр для марки «БНТ» складе 118 мм, а для більш поширеною «ВТ» - 122 мм. Відповідно, діаметр свердловини повинен бути 128 і 132 мм. Для 150-й труби діаметр свердловини повинен скласти 170 і 180 мм. Даний зазор вказано для глибини в 150 см, якщо буріння буде виконуватися на два і більше метрів, величину зазору необхідно збільшити ще на 30%.

Після того, як пробита свердловина необхідного діаметра і глибини, на дно необхідно відсипати суміш з піску і відсіву, щоб утворилася подушка товщиною не менше 10 см. Це дозволить компенсувати усадку бетонної суміші всередині азбестоцементної труби.

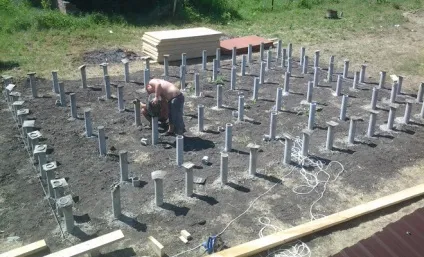

На наступному етапі вирівнюємо всі азбестоцементні опори по вертикальному схилу так, щоб домогтися максимально рівного положення по горизонталі і по вертикалі, після чого фіксуємо труби за допомогою дерев'яних рейок. Всередину кожної азбестоцементної труби закладаємо пакет з трьох десятімілліметрових прутів арматури. Кожен прут повинен бути рівновіддалений від стінок труби та інших прутів.

Заливка азбестоцементних опор бетоном

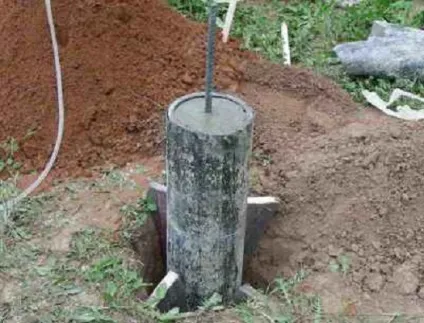

Найбільш відповідальний етап в побудові фундаменту - це заливка бетоном внутрішнього простору труби. Бетонний розчин готують з цементу марки 300, піску і дрібного гравію або відсіву, попередньо промитого водою. Консистенція розчину повинна бути такою, щоб суміш, залита в воронку з розміром горлечка в 50 мм, вільно протікала без утворення заторів.

Залежно від діаметра опори і глибини, на кожну палю буде потрібно не менше 40 літрів бетонної суміші. Після заливки першої частини бетон всередині опори акуратно просаджують тонким прутом протягом 10-15 хвилин, після чого заливають решту розчину.

Пазухи між трубою і стінками свердловини необхідно закрити залишками розчину, щоб уникнути підтікання дощової води всередину. Це істотно збільшить термін служби опорних елементів. Верхній торець опори в міру затвердіння бетону і його усадки може змінювати своє положення. Остаточне вирівнювання торців азбестоцементних стовпчиків можна виконувати не раніше, ніж через два тижні після заливки паль. Якщо роботи виконуються в жаркий літній час, палі краще накрити пакетами з поліетиленової плівки, щоб зменшити втрати вологи на випаровування і уникнути розтріскування бетону.

Ростверк або каркас, що використовувати

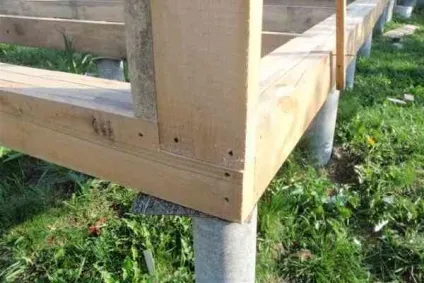

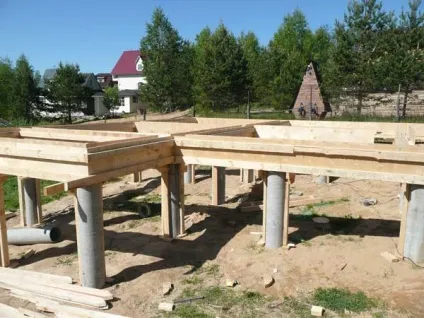

На завершальному етапі після вирівнювання висоти оголовків паль необхідно встановити несучий каркас фундаменту або залити ростверк. Останній варіант використовується найчастіше для газобетонних стін, арболітових кладок, будь-яких будівельних матеріалів на основі цементу. У разі якщо ви будуєте свій щитової будиночок або приміщення з профільованого бруса, каркас можна виготовити з дубового бруса з перетином 200 мм або швелерів, що дозволяє відносно легко замінити палю або відремонтувати при необхідності. У будь-якому з перерахованих варіантів необхідно передбачити способи зв'язки арматури азбестоцементних паль з силовими елементами каркаса.

висновок

Азбестоцементні палі практично не піддаються корозії, навіть при тривалому перебуванні у воді. Але матеріал володіє лужною реакцією, тому при установці в кислих грунтах гладка зовнішня поверхня труби може перетворюватися в поїдену кавернами, особливо при пошкодженні гідроізоляції. Щоб уникати проблем подібного роду, в районі переходу зовнішньої частини палі в грунт обов'язково виконується відсипання з піску. Будь-які інші суміші для цих цілей використовувати не рекомендується. В таких умовах фундамент палі вільно може простояти 30-40 років.
