Фундамент під будинок з газобетону розрахунки

• Варіанти фундаменту для будинків з газобетону
• Розрахунок стрічкового фундаменту для будинку з газобетону
• Витрата матеріалів для будинку з газобетону
  • Загальна вага для будинку з усіма навантаженнями
  • Коригування, перевірка параметрів

Будинки з газобетонних блоків сьогодні користуються певною популярністю завдяки своїм численним перевагам. Щоб будова вийшло надійним і довговічним, необхідно правильно виконати фундамент під будинок з газобетону. Варіантів тут кілька: можна будувати стрічковий фундамент, деякі різновиди столбчатого. Який з них краще, визначають зовнішні умови, тип ґрунту.

Газобетон - один з найнадійніших і економічно вигідних матеріалів для будівництва будинку. Він екологічно чистий, має гарну тепло і шумоізоляцією.

Варіанти фундаменту для будинків з газобетону

Монолітний стрічковий варіант для будинку з газобетону є найоптимальнішим варіантом. Його можна ставити практично на будь-якому типі грунту, він відмінно гасить всі сезонні деформації, розподіляє навантаження. Якщо ви не знаєте, яку підставу краще ставити, то зупиніться на стрічковому, яке дуже просте в зведенні.

Процес виготовлення включає в себе:

• копку траншеї і насипання піщано-гравійної суміші;
• установку опалубки, після якої потрібен армувальний каркас;
• заливку бетонної сумішшю.

Коли споруджується будинок з досить обмеженим фінансуванням, можна зробити міцний і недорогий свайно-ростверкових фундамент.

Палі для нього закладаються на глибину в два з половиною метра з кроком в 1,5-2,5 м. Зверху стовпи зв'язуються за допомогою монолітної балки, тобто ростверку, який повинен мати перетин 300 на 400 мм. Правильно поставлений фундамент подібного типу відмінно витримує навантаження навіть від масивного двоповерхового будинку.

Якщо при будівництві будинку використовуються газобетонні блоки, то можна застосовувати і свайно-плитний варіант. В даному випадку в якості опор найкраще використовувати азбоцементні труби, які монтуються на глибину до 2,5 м. Зв'язуються вони за допомогою арматури. Далі труби заливаються бетоном, щоб утворилася єдина конструкція. Використовувати такий тип підстави для будинку можна практично на будь-якому грунті, особливо це стосується складних типів грунту.

Повернутися до списку

Розрахунок стрічкового фундаменту для будинку з газобетону

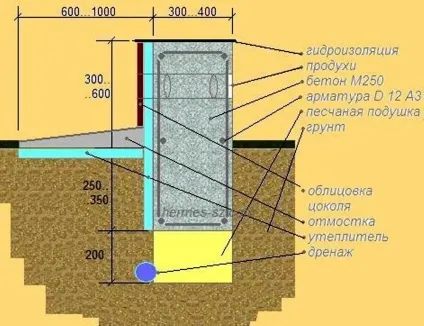

Схема стрічкового фундаменту для будинку з газобетону.

Слід розглянути приклад, як правильно розрахувати фундамент стрічкового типу для будинку, який складений з газосилікатних блоків.

Припустимо, що планується будівництво будинку з газобетону, габаритні розміри якого становлять 9,1 × 8,8 × 6,3 метра з площею даху в 123,5 кв.м. Фундамент будинку буде стрічковим.

Будівництво буде здійснюватися на грунті глинистого типу, точка промерзання перебувати на глибині до 90 см. Грунтові води залягають на глибині близько двох метрів. Фундамент будинку буде мати такі параметри:

• ширина стрічки - 30 см;
• висота - 75 см;
• довжина - 44,9 м;
• площа підошви підстави - 13,47 кв.м (44,9 × 0,3 = 13,47).

Стрічковий фундамент будинку повинен мати глибину закладення не менше як ¾ від значення глибини промерзання, але і не менше ніж 70 см.

Щоб провести розрахунки для будинку з газобетону, необхідно знати, які елементи будуть входити в будівлю, яке навантаження вони будуть надавати на грунт. Для даного прикладу будуть використані:

• стрічкове монолітна підстава;
• цоколь залізобетонний з висотою в 25 см від рівня грунту;
• зовнішні, внутрішні стіни з газобетону;
• конструкція даху двосхила з нахилом в 28 градусів (площа - 123,5 кв. метра);
• вікна - подвійні дерев'яні;
• двері зовнішні - металеві, внутрішні - дерев'яні;
• покрівельний матеріал - профнастил;
• фасадна обробка - тонкошарова штукатурка;
• пол - брус, дошка для підлоги;
• перекриття (для будинку) - дерево;
• перекриття (для цоколя) - бетонне, збірне пустотное;
• гідроізоляція, утеплювач;
• внутрішнє оздоблення - штукатурка.

Повернутися до списку

Витрата матеріалів для будинку з газобетону

Витрата матеріалів для будинку з газобетону.

Бетон береться марки М150 для стрічкового фундаменту і цоколя. Обсяг бетону визначається наступним чином:

ширина 0,3 м × висота (0,75 + 0,25) × довжина 44,95 м = 13,5 кв.м.

Питома вага для бетону - 2500 кг / куб.м (узятий з довідкових матеріалів), тобто загальний показник, який має фундамент будинку з газобетонних блоків і цоколь, становить таке значення, як:

13,5 × 2500 = 33750 кг, тобто 33,75 тонн.

Стінові блоки з газобетону зовнішні мають розміри: 300/200/600 мм, щільність одного блоку з газобетону становить 500 кг / куб.м, маса - 20 кг. Для будівництва стін шириною в 300 мм необхідно 660 блоків, загальна вага їх визначається як:

660 × 20 = 13200 кг, тобто 13,2 тонни.

Блоки для внутрішніх стін мають розміри: 120/200/600 мм, щільність одного блоку з газобетону - 300 кг / куб.м, маса - 4,35 кг. Згідно плануванні, необхідно 560 блоків, загальна вага яких складе:

560 × 4,35 = 2436 кг, або 2,4 тонни.

Метал, який використовується для виготовлення зовнішніх дверей. Стандартна двері розмірами 2 / 0,8 / 1,6 має масу в 250 кг, або 0,25 т.

Дерево хвойних порід (зазвичай це сосна), яке необхідно для внутрішніх дверей, вікон, підлоги, перекриттів, конструкції даху, в середньому для цього проекту вимагає обсяг в 22,7 куб. метра. Питома вага для деревини в даному випадку - 500 кг / куб.м, тобто загальна вага деревини для будинку з газобетону складає:

22,7 × 500 = 11350 кг, тобто 11,35 т.

Бетонні пустотні плити для перекриття цоколя мають товщину в 22 см, питома вага для однієї літи - 1,36 т / куб.м, обсяг становитиме:

Навантаження для перекриття матиме таке значення, як:

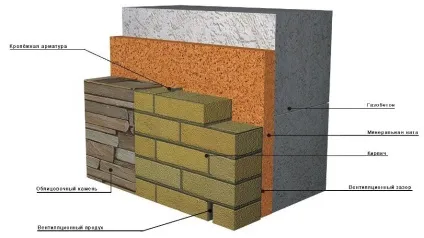

Схема стіни будинку з газобетону.

Цегла для облицювання цоколя має площу в 8,9 кв.м (8,8 + 8,8 + 9,1 + 9,1 = 8,9). Для одного квадратного метра кладки необхідно використовувати 51 цегла, маса кожного становить 2 кг. Загальна вага для облицювальної цегли: 51 × 8,9 × 2 = 908 кг.

Маса розчину, необхідного для кладки одного квадратного метра, становить 0,178 куб.м, питома вага - 1,1 т / куб.м, загальний - 0,189 т, загальна вага для облицювання - 1,1 т.

Для будівництва будинку з газобетону найкраще брати такий покрівельний матеріал, як профнастил. Площа покриття становить 123,5 кв.м, навантаження від одного погонного метра (для оцинкованого матеріалу) - 4,35 кг. При ширині в один м знадобиться 140 кв.м, що становить таке значення, як:

140 × 4,35 = 610 кг, тобто 0,61 т.

Для підлоги використовується утеплювач у вигляді мінеральної вати з питомою вагою в 35 кг / куб.м, товщина матеріалу становить 10 см. Маса утеплювача становить таке значення, як:

80,1 × 0,1 × 35 = 280 кг, тобто 0,28 т.

Для даху також використовується мінеральна вата щільністю в 35 кг / куб.м і товщиною в 20 см. Навантаження від утеплювача для даху дорівнює:

80,1 × 0,2 × 35 = 561 кг, або 0,561 т.

Шар гідроізоляції у вигляді листа руберойду має масу в 1 кг на квадратний метр. При загальній площі покриття в 13,5 кв.м він становить:

123,5 × 940 × 0,0006 = 69,65 кг, або 0,069 т.

Загальна вага для всієї гідроізоляції:

Подвійні дерев'яні вікна в кількості чотирьох штук розміром 1,2 × 1,4 метра, трьох штук 0,6 × 1,4 метра мають масу в 650 кг (стандартний вага).

Тонкошарова штукатурка у вигляді цементно-піщаної суміші для внутрішніх і зовнішніх стін має загальна вага в 250 кг.

Повернутися до списку

Загальна вага для будинку з усіма навантаженнями

Згідно з отриманими даними, загальна вага будинку, для будівництва якого використаний газобетон, становить суму всіх перерахованих вище елементів:

Приклад оздоблення стін з газобетонних блоків.

Снігове навантаження визначають за довідковими даними для свого району. Наприклад, це значення - 160 кг / кв.м, в такому випадку для даху навантаження складуть:

з урахуванням нахилу в 28 градусів і поправочних коефіцієнтів М = 0,942 отримуємо таке значення, як:

Корисне навантаження від предметів меблів, техніки, що знаходяться людей буде дорівнює:

6439 × 180 = 11682 кг, тобто приблизно 11,7 тонни (значення з запасом, при якому площа будинку в 64,9 множиться на 180 кг / кв.м).

Таким чином, сумарний показник навантаження від всього будинку становить: 88,4 + 18,6 + 11,7 = 118,7 т.

Питомий тиск під підошвою, яку має фундамент будинку, треба обчислити таким чином:

Р = 118,7 / 13,47 = 8,81 т / кв.м (загальна вага від будинку ділиться на площу для підошви фундаменту).

Питомий тиск для глинистого грунту (згідно з довідковими даними) становить 10 т / кв.м, тобто це значення більше, ніж отримане. Значить, всі розрахунки були зроблені правильно, фундамент будинку з газобетону був спроектований з високим рівнем надійності.

Повернутися до списку

Коригування, перевірка параметрів

Щоб остаточно переконатися, що всі розрахунки були зроблені правильно, а сама будівля вийде стійким, надійним і міцним, збільшують ширину підстави на 5 см, тобто тепер вона становитиме 35 см. Площа, яку буде тепер мати підошва, становить 0,35 × 44,9 = 15,7 кв.м. Розмір питомої тиску на грунт становить: Р = 118,7 / 15,71 = 7,56 т / кв.м.

Новий обсяг, який буде мати фундамент будинку, дорівнює 0,35 × 0,75 × 44,95 = 11,8 куб.м, вага - 11,8 × 2,5 = 29,5 т. Цоколь зберігає свої розміри, його вага складе 3,37 × 2,5 = 8,4 тонни. Таким чином, фундамент будинку і цоколь мають сумарне значення: 29,5 + 8,4 = 37,9 т.

Сумарна вага будинку буде дорівнює:

Тепер потрібно визначити Р:

Отримана величина повністю відповідає нормі. Фундамент будинку з газобетонних блоків вийде надійним і стійким, здатним відмінно витримувати навантаження.

Для спорудження будинку можна використовувати різні типи фундаментів, так як сама будівля не робить зайвих навантажень. Найчастіше це звичайний стрічковий мелкозаглубленний фундамент, який дуже просто зробити своїми руками. Але щоб дізнатися, чи відповідає заплановане підставу всіх навантажень, необхідно провести розрахунки для їх визначення.
