Фундамент палі з ростверком креслення, заливка своїми руками

Ще не так давно користувалися популярністю лише чотири види фундаментів для будівель: фундамент, стрічковий, плитний і стовпчастий. Але всі вони мають один ключовий недолік: дуже важко і дорого будувати фундамент на ділянці з великим кутом нахилу. Адже тоді потрібно видаляти зайвий шар грунту, робити обноску і додатково посилювати конструкцію. Саме через дорожнечу і складності в установці фундаменту на ухилах і з'явився новий тип фундаменту - свайно-ростверкових. Його особливість в тому, що це комбінація стрічкового і стовпчастого типу фундаментів і він використовується при будівництві будівель на ухилах. Для гірських районів такий тип фундаменту вважається пріоритетним, хоча і коштує досить дорого через свою конструкцію і особливості проектування.

Що це за тип фундаменту

Принципова схема. Пальово-ростверкових фундамент

Ростверк - це плита або балка, яка пов'язує між собою палі безпосередньо на поверхні землі. Це фактично основний несучий залізобетонний пояс, на який вже монтуються несучі стіни самої будівлі. Як правило, при проектуванні і розрахунку ростверку використовуються докладні креслення всіх елементів, адже основне навантаження лягає безпосередньо на самі плити. Відповідно, в будь-якій схемі такої конструкції вже передбачені розрахунки допустимих навантажень на кожну палю окремо, а також на плити підстави. Також варто враховувати, що ширина стрічкового фундаменту істотно більше самих стін.

Це робиться з метою розподілити масу несучих конструкцій будівлі по всій площині плит і забезпечити хорошу стійкість будівлі навіть при безпосередніх зрушення окремої опори.

Де використовується ростверк?

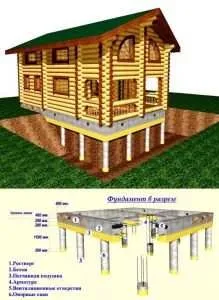

Пальово-ростверкових фундамент в розрізі

При будівництві бань, технічних будівель з невеликою масою несучих конструкцій;
При будівництві житлових будинків на схилах з досить великим кутом нахилу;
Якщо необхідно зробити вбудований в глибині гараж чи підвал;
Коли під час геодезичних досліджень грунту виявлено розшарування, особливо при комбінуванні глинистої і піщаної грунту;
При реставрації кам'яних і бетонних підстав будівель старої споруди, якщо виявлено просідання окремих кутів. Тоді під основу підводяться спеціальні опори, потім проводиться заливка платформи і вже розноситься по зовнішній частині несе ростверк.

Вибір паль для майбутнього заснування

Як правило, свайно-ростверкових фундамент своїми руками зробити щодо складно, але технічно можливо. Для цього спочатку підбирається тип паль, а вони бувають залізобетонні, бетонні, металеві і навіть дерев'яні. Сьогодні зробити заливку пальового ростверку можна навіть з готовими палями, які забиваються в грунт пневматичними молотами, але коштує така технологія дорого і частіше використовується при будівництві великих промислових, адміністративних та житлових будівель.

Також є так звані ін'єкційні палі з діаметром до 120 мм і єдиним арматурним прутом, але вони використовуються виключно для посилення і ремонту вже існуючих фундаментів.

Розташування паль в ростверку

Схема: Розташування паль в ростверку

Одиночна паля - тут кожна паля розташована під своєю опорою, а все опори з'єднані в єдине ціле армуванням;
Стрічкове з'єднання. Тут передбачено рівномірний розподіл всіх паль і їх відстань вказано в кресленні;
Смуговий розташування паль використовується при будівництві масивних і великих будівель;
Розташування кущами. Цілий пучок паль встановлений в одному місці і приймає на себе підвищені навантаження;
Розташування полем. Це той випадок, коли над палями залита монолітна плита, а все палі встановлені в шаховому порядку за схемою з чіткими розрахунками довжини кожної одиниці.

Фундамент на палях з металу

Зведення свайно-ростверкових фундаменту

Визначення типу грунту і його структури. Тут бажано отримати геодезичний розріз грунту з детальними даними щодо кожного шару грунту. Адже палі часто забиваються на глибину до двох метрів;
Підготовка котловану або траншеї. Її бажано робити на рівних поверхнях, на ухилах вона не дає ніякої ефективності. Оптимальне рішення - це підготовка невеликих заглиблень, в яких робиться піщана подушка;
Установка опалубки. Її можна робити, а можна і ні. Якщо приватник готовий зробити своїми руками фундамент з незнімною опалубкою, тоді такий фундамент буде мати відмінні гідроізоляційні характеристики;
Тепер можна проводити процес поглиблення готових паль або заливати арматуру бетонної сумішшю. Отвори під палі буряться спеціальною технікою, потім зовнішні контури закриваються руберойдом. Усередині свердловин встановлюють азбестові труби, які додатково армують для збільшення міцності несучої конструкції. Після повної установки паль починається процедура заливання паль бетоном і створення проміжної підсипки;
Після того, як палі наберуть задану міцність, проводиться армування каркаса по всьому горизонтальному периметру. Армування потрібно обов'язково залити бетоном.

Помилки при проектуванні і монтажі залізобетонного ростверку

Відсутність чіткого проекту з докладним розрахунком всіх місць розташування паль, їх товщини, довжини, а також геодезичної карти території.
Чи не передбачається чітка жорстка зв'язок між стовпами паль і несучої плитою. Якщо взимку грунт починає промерзати, тоді він розширюється. В результаті під нижньою частиною утепленого перекриття грунт охолоджується повільніше і виникає різноспрямована сила. Ця сила прагне перекинути стовп, мерзла земля тисне на верхні шари стовпа, а нижня бере навантаження на себе. В результаті стовп починає нахилятися, а якщо вони не зафіксовані жорстко зверху, тоді однозначно їх вирве з пазів залитого ростверку.
Чи не передбачається в нижній частині ростверку повітряна подушка. Якщо не видаляється підсипка під ростверком, тоді через сезонні зміни температур на неї буде впливати значна сила. Вона з часом призведе до розриву опорних майданчиків, пошкодження стрічки ростверку. Щоб такого не сталося, під час заливки на дно котловану лягають пінополістирольні плити, які грають роль амортизатора і захищають від промерзання грунту.
Неправильно проведений розрахунок допустимої глибини занурення паль. Якщо вони забиті не досить глибоко, тоді в цьому місці будівлю дасть просідання, виникне перекіс несучої конструкції і завалювання одного кута. Згодом руйнується сама плита через надмірні навантаження і цоколь будівлі. Також через неправильні розрахунки або проект конструкції ростверку можливе різке підняття однієї або декількох паль, а це неминуче тягне за собою руйнування перекриттів з подальшим знищенням самої будівлі.
Неправильно зроблений розрахунок несучої здатності основи. Цю помилку часто можна зустріти в початківців проектувальників без досвіду роботи і практики. Тут проблема полягає в неправильному виборі типу грунту, адже весь розрахунок саме на цьому і заснований. Найбільшою несучою здатністю володіють скельні породи і кам'янисті грунти, найменшою - дрібнозернисті піщані ґрунти. Якщо помилитися в розрахунках є ризик того, що майбутня споруда буде з часом постійно занурюватися в землю, і цей процес буде дуже складно зупинити. Тому тут потрібна повноцінна схема розташування, довжини і діаметру кожної палі.
