Фундамент для цегляного будинку своїми руками, будівельний портал

Основою будь-якого будинку є його фундамент. При створенні цього елемента конструкції потрібно виконувати роботи з особливою ретельністю. Адже саме від правильно обраного типу фундаменту і від того, наскільки якісно він створений, безпосередньо залежить міцність побудованого на ньому цегляного будинку. Звичайно, можна створити надійний фундамент для цегляного будинку своїми руками, і для цього потрібно зовсім небагато. Досить розбиратися в різних типах фундаментів, знати про їх сильні і слабкі сторони, а також вміти поводитися з інструментом.

Вибір типу фундаменту

Плануючи створити фундамент під будинок цегляний, слід врахувати його велику масу. В іншому випадку, облаштування фундаменту, що не розрахованого на великі навантаження, призведе до появи тріщин на стінах будинку і часткового його руйнування. Для цього і роблять технічне обстеження будівель. Навантаження, створювану цегляним будинком, здатні витримати кілька типів фундаментів, а саме: стрічковий, пальовий, плитний.

Важливо! Для цегляного будинку не прийнято використовувати мелкозаглубленние і стовпчасті фундаменти. Але це справедливо тільки для мелкозаглубленного стрічкового фундаменту і стовпчастого фундаменту з металевих труб, так як вони не можуть витримати велике навантаження цегляного будинку.

В незалежності від того, якого фундаменту Ви особисто віддаєте перевагу, існує ряд певних вимог і норм для кожного з них. І правильний фундамент для цегляного будинку може бути створений лише при дотриманні цих норм. Вибираючи той чи інший тип фундаменту, необхідно враховувати наступне:

фізико-механічні характеристики грунту;
рельєф;
глибину промерзання грунту;
рівень ґрунтових вод.

Для отримання детальної інформації найкраще запросити фахівця, який після ретельної перевірки дасть детальні дані характеристик грунту. Лише після цього можна приступати до вибору та облаштування фундаменту. Якщо Ви вже знаєте про властивості грунту на своїй ділянці, то в нижче наведених таблицях вказані залежності різних типів фундаменту від характеристик грунту.

Таблиця 1 - Залежність вибору типу фундаменту від типу грунту

Таблиця 2 - Залежність вибору типу фундаменту від майбутньої будови

Таблиця 3 - Глибина фундаменту для цегляного будинку від типу грунту і залягання грунтових вод

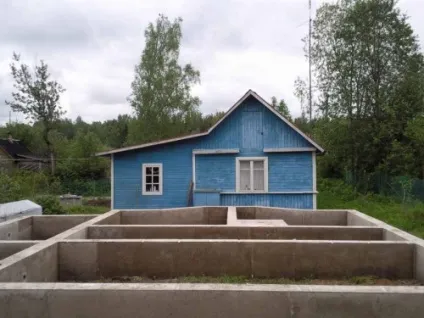

Стрічковий фундамент для цегляного будинку

Популярність стрічкового фундаменту величезна. Зводять стрічковий фундамент під цегляний будинок, під будинок з бетону або каменю, в тих випадках, коли в конструкції використовують масивні бетонні перекриття. Він здатний витримувати великі навантаження і виділяється своєю простотою. Стрічку фундаменту розміщують по периметру будівлі і під внутрішніми стінами. Ще однією незаперечною перевагою стрічкового фундаменту є можливість створення цокольного поверху або підвалу, де стінами буде служити стрічка фундаменту.

Стрічковий фундамент поділяють за типом конструкції на збірний і монолітний. Монолітні представляють собою цільну, армовану конструкцію з бетону. Такий фундамент володіє високими характеристиками міцності, а роботи з його зведення можна виконувати самостійно. На жаль, головним недоліком монолітного фундаменту є тривалий час застигання та набору міцності. Збірний фундамент складається їх кам'яних або бетонних блоків. Зводиться він трохи швидше, але для виконання всіх робіт буде потрібно додаткова робоча сила і спецтехніка. На відміну від монолітного збірний фундамент володіє меншими міцності.

Також поділ йде в залежності від навантаження на грунт - мелкозаглубленние і заглиблення. Мелкозаглубленнимі вважаються фундаменти з глибиною в 50 - 70 см. Такі фундаменти підходять для легких конструкцій. Мелкозаглубленний фундамент для цегляного будинку не зможе витримати його вагу, тому для будинків з цегли, бетону і каменю облаштовують заглиблений фундамент. Такий фундамент закладається на 30 см нижче рівня промерзання грунту і в тих випадках, коли в проекті передбачений цокольний поверх або підвал. На стрічковий фундамент для цегляного будинку ціна починається від 180 у.о. за м3. На додаток, на вартість фундаменту для цегляного будинку впливає і віддаленість від великого міста, де є всі необхідні матеріали.

Щоб створити стрічковий фундамент, необхідно зробити наступне:

розчищаємо ділянку, знімаємо шар дерну і розмічаємо місце для майбутнього фундаменту. Стежимо, щоб кути були строго прямі;

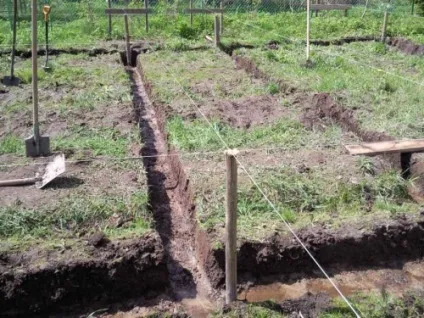

за допомогою екскаватора або вручну викопуємо траншею або котлован потрібної глибини під фундамент. Що саме доведеться копати, залежить від проекту будинку. Якщо він з цокольним поверхом або підвалом, тоді копаємо котлован, а якщо без, то траншею. Розміри котловану або траншеї робимо на 1,5 - 2 більше. Це необхідно для зручності облаштування опалубки і заливання бетону. Дно ретельно вирівнюємо по горизонту і за допомогою теодоліта перевіряємо позначку глибини в кутах;

для монолітного стрічкового фундаменту дно траншеї поливається водою і присипається шаром суміші з дрібного гравію і піску товщиною в 200 мм. Після чого вся поверхня ретельно трамбується виброплитой. Наостанок подушка затьмарюється гідроізоляцією і зверху заливається невеликим шаром худого бетону. Для збірного фундаменту проробляються ті ж операції з тією лише різницею, що утрамбовка і створення подушки проводиться лише в місці, де будуть встановлюватися бетонні блоки;
для створення збірного фундаменту потрібно використання спецтехніки, так як бетонні блоки володіють великою масою. Блоки встановлюємо на своє місце і скріплюємо цементно-піщаним розчином. Спосіб укладання блоків такий же, як і при кладці цегли. Різниця лише в розмірах;

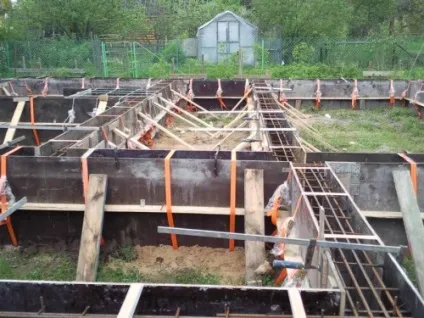

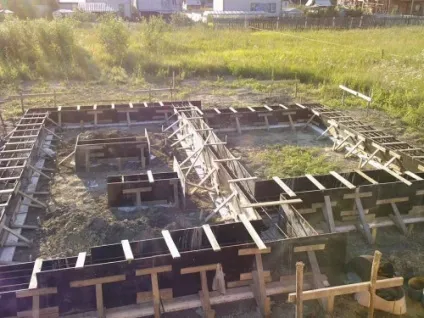

для створення монолітного фундаменту спочатку встановлюємо опалубку з дерев'яних дощок товщиною 40 - 50 мм, які жорстко фіксуємо розпірками. Але найзручніше використовувати каркасно-щитову розбірну опалубку. Під час установки опалубки необхідно перевіряти вертикальність стінок. Висота фундаменту над рівнем землі повинна складати мінімум 40 см, а для вологих ґрунтів і більше. Згідно з цим робиться і висота опалубки;

Важливо! Для гарної ізоляції підошви фундаменту на дно укладають руберойд, краї якого виводяться наверх.

далі створюємо арматурний каркас для стрічкового фундаменту. Для нього використовуємо прути арматури товщиною від 6 мм до 10 мм. Нарізавши необхідну кількість прутів потрібного розміру, зварює їх між собою. Готовий каркас опускаємо в траншею на заздалегідь розкладені підпірки з цегли або каменю;
тепер залишилося приготувати бетон і залити його всередину опалубки. Сам процес заливки виконується пошарово по 15 - 20 см, в кілька підходів. Після кожного підходу бетон утрясається вібромолотом або іншим підручним інструментом, наприклад лопатою. Робиться це для усунення пустот і створення цілісного фундаменту;

Важливо! Щоб фундамент був міцним, консистенція бетону повинна бути середньої жирності. Такий бетон не обтікає перешкоди, і для його переміщення необхідно докласти певних зусиль.

свіжозалитий фундамент залишаємо до повного висихання. Це може зайняти близько місяця. При цьому на перших порах необхідно поливати поверхню водою, щоб бетон не пересох і не розтріснувся;
після застигання бетону знімається опалубка і проводиться гідроізоляція фундаменту. Для цих цілей можна використовувати різні рулонні, обмазувальні і інші гідроізоляційні матеріали;
наостанок виконуємо засипку фундаменту. Робимо це з крайньою обережністю, щоб не пошкодити шар гідроізоляції.

Фундамент палі для цегляного будинку

Цей тип фундаменту облаштовується в випадках, коли будівництво проводиться на обсипаються грунтах, нездатних витримати велике навантаження цегляного будинку. При використанні пальового фундаменту навантаження передається на більш щільні шари грунту, що знаходяться на великій глибині. Його конструкція складається з окремих паль, пов'язаних між собою по верху бетонним або залізобетонним ростверком, на який і спираються стіни будинку. Фундамент палі під цегляний будинок можна облаштувати і на більш міцних грунтах, скоротивши тим самим кількість використовуваних матеріалів і обсяг земляних робіт. З недоліків цього типу фундаменту необхідно відзначити використання спеціального інструменту і техніки для буріння свердловин чи вбивання їх в грунт.

Існує досить багато видів пальових фундаментів, виконаних з різних матеріалів. З них для цегляного будинку найбільш підходить буронабивної залізобетонний фундамент з широкими підошвами паль. Облаштувати такий фундамент можна як самостійно, так і з використанням спецтехніки. Ціна на фундамент палі трохи нижче, але як і раніше дуже сильно залежить від віддаленості від міста. Чим далі, тим дорожче. Для створення фундаменту палі необхідно зробити наступне:

розчищаємо ділянку, знімаємо шар дерну і розмічаємо місце для майбутнього фундаменту. Стежимо, щоб кути були строго прямі;
намічаємо місця під палі. Для цього починаючи з кутів, з кроком зазначеним у проекті, робимо невелику виїмку ґрунту під кожну з паль для подальшого буріння;

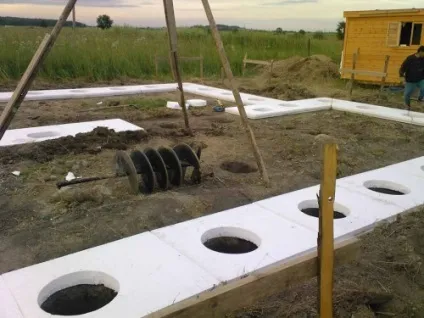

тепер за допомогою спеціального бура або замовленої спецтехніки Бурим колодязі під палі;
поки виконується буріння, можна підготувати прути арматури і зварити їх між собою для армуючого каркаса. Довжина каркаса повинна бути на 20 - 30 см вище рівня землі. Це необхідно для подальшої прив'язки до нього каркаса для ростверку;

Важливо! Якщо виникла необхідність вивести палі вище рівня землі, в якості опалубки для них можна використовувати металеві труби потрібного діаметра.

по завершенню буріння на дно насипаємо невеликий шар гравію упереміш з піском. Далі опускаємо армирующий каркас і заливаємо його бетоном. Не забуваємо втрясати бетон для видалення пустот і створення монолітної конструкції. Сам бетон можна приготувати безпосередньо на ділянці;
поки застигає бетон в палях, робимо армирующий каркас для ростверку і прив'язуємо його до каркасу паль. Після чого виготовляємо опалубку, яку розміщуємо навколо армуючого каркаса ростверку;

Важливо! В якості опалубки для ростверку найбільш підходящим варіантом буде збірно-щитова. Її простіше монтувати і зміцнювати, та й готовий ростверк вийде більш якісним.

після монтажу опалубки заливаємо всередину бетон. Так само як і у випадку з стрічковим фундаментом, виконуємо всі роботи в кілька підходів, втрясаючи і утрамбовуючи бетон;
залишилося дати бетону висохнути і набрати фортеці, після чого ростверк можна гідроізолювати і приступати до зведення стін.

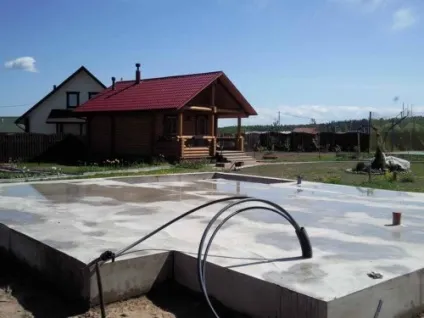

Плитний фундамент під цегляний будинок

Плитні фундаменти прийнято розділяти на незаглиблений. малозаглубленние і глибокого закладення. Незаглиблений варіант плитного фундаменту облаштовується безпосередньо на грунті. Глибина залягання для малозаглибленого плитного фундаменту знаходиться в межах 50 см. Такі фундаменти називають ще плаваючими. Глубокозаглубленний плитний фундамент розміщується трохи нижче точки промерзання грунту.

Створити плитний фундамент можна з гратчастої або суцільної плити, яка відливається з високоякісного бетону, із збірних Ж / Б балок, укладених перехресним способом з жорстким з'єднанням, а також зі збірних Ж / Б плит з обов'язковим створенням монолітного покриття.

З плитних фундаментів найбільш доступним і простим при створенні своїми руками є малозаглиблений монолітний плитний фундамент. Такий фундамент дозволить істотно заощадити на бетоні і трудовитратах. Вартість фундаменту під цегляний будинок залежить від площі будинку та віддалення від міста. Ціна починається від 90 у.о. Для створення монолітного плитного фундаменту необхідно зробити наступне:

розчищаємо ділянку, знімаємо шар дерну і розмічаємо місце для майбутнього фундаменту. Стежимо, щоб кути були строго прямі;
робимо невелику виїмку ґрунту на глибину трохи більше товщини майбутнього фундаменту;

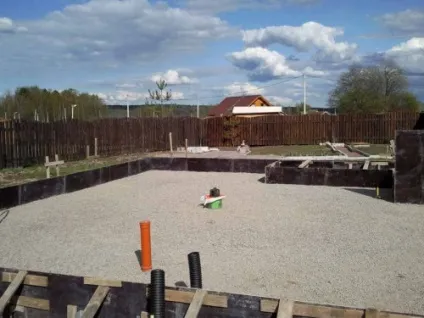

разравниваем поверхню і засипаємо по всій площі шар щебеню з піском. Щебінь ретельно розрівнюємо і утрамбовуємо. Поверх заливаємо невеликий шар худого бетону;

на відміну від пальового і стрічкового фундаментів плитний вимагає більш якісної гідро- і теплоізоляції. Тому поверх худого бетону настилається вінілова плівка, руберойд, геотекстиль, а зверху укладається теплоізоляція з пінопласту, пінополістиролу, пінополіуретану;
по периметру фундаменту робимо опалубку. Тут можна сміливо використовувати дошки товщиною 40 - 50 мм. Головне - зробити для них потужні і надійні розпірки;

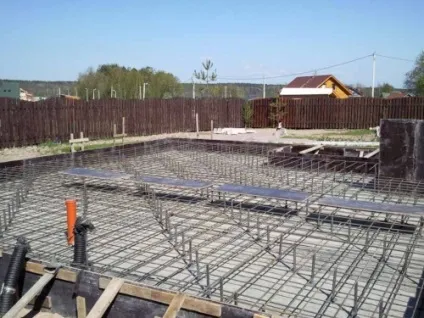

тепер робимо арматурний каркас. Нарізаємо арматуру і зварює її між собою на зразок сітки. Всі роботи виконуємо безпосередньо на місці майбутнього фундаменту;

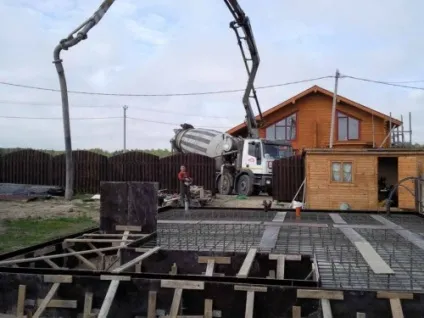

фінішним етапом буде заливка бетону. Робити це найкраще в один захід, тому раціонально буде замовити вже готовий міксер з бетоном, замість того щоб робити маленькі порції в звичайній бетономішалці. Залив бетон, його необхідно ретельно утрясти і залишити застигати. Протягом перших декількох днів поверхню доведеться змочувати водою.

Посилення фундаменту цегляного будинку

Іноді після придбання вже побудованого будинку через деякий час можна помітити тріщини на стінах. Це говорить про неякісне або слабкому фундаменті, не здатній витримати вагу будинку. З цієї непростої ситуації є вихід - це посилення фундаменту будинку. З усіх способів, як зміцнити фундамент цегляного будинку, найбільш простим і доступним буде збільшення площі фундаменту. Але є й інші методи посилення.

ін'єкційне посилення

Для цього необхідно вибрати грунт навколо фундаменту і за допомогою спеціальної цемент-гармати під великим тиском зробити набризк розчину на стінку фундаменту.

Свайний спосіб зміцнення

Поруч зі стінками фундаменту буряться колодязі, в які опускається армирующий каркас і заливається бетоном.

Облаштування залізобетонної обойми

Навколо фундаменту по всій його площі робиться опалубка, в яку поміщається армирующий каркас і заливається бетоном.

Облаштування захисних стінок

Із зовнішнього боку фундаменту вибирається частина грунту, облаштовується опалубка врівень зі зрізом фундаменту і потім заливається бетоном.

розширення підошви

Розширення виконується так само, як і в випадку з захисними стінками, з тією лише різницею, що ширина фундаменту може вирости на 50 - 100 см.
