Фрезерний верстат

Цей термін має також інші значення див. Верстат.

Фрезерні верстати - група металорізальних і деревообробних верстатів в класифікації по виду обробки. Фрезерні верстати призначені для обробки за допомогою фрези плоских і фасонних поверхонь, тіл обертання, зубчастих коліс і т. П. Металевих та інших заготовок. При цьому фреза, закріплена в шпинделі фрезерного верстата, здійснює обертальний (головне) рух, а заготовка. закріплена на столі, здійснює рух подачі прямолінійне або криволінійне (іноді здійснюється одночасно обертається інструментом). Управління може бути ручним, автоматизованим або здійснюватися за допомогою системи ЧПУ.

Металоріжучий інструмент фрезерної групи верстатів. Кінцеві фрези.

У фрезерних верстатах головним рухом є обертання фрези, а рух подачі - відносне переміщення заготовки та фрези.

Допоміжні руху необхідні в верстаті для підготовки процесу різання. До допоміжних рухам відносяться руху, пов'язані з налаштуванням і налагодженням верстата, його управлінням, закріпленням і звільненням деталі і інструменту, підведенням інструменту до оброблюваних поверхонь і його відведенням; руху приладів для автоматичного контролю розмірів і т. д. Допоміжні руху можна виконувати на верстатах як автоматично, так і вручну. На верстатах-автоматах всі допоміжні руху в певній послідовності виконуються автоматично.

Види фрезерних верстатів

• універсальні (з пово-ротним столом);
• горизонтально-фрезерні консольні (з горизонтальним шпинделем і консоллю);
• широкоуниверсальні (з додаткового-тільних фрезерними головками);
• широкоуниверсальні інструментальні (з верти-кальной робочою площиною основного столу і поперечним дві-ням шпиндельних вузлів);
• вертикально-фрезерні (з вертикальним шпинделем), в тому числі консольні;
• беськонсольниє (звані також з хрестовим столом);
• з пересувним порталом;
• копіювально-фрезерні;
• фрезерні безперервної дії, в тому числі карусельно-фрезерні;
• барабанно-фрезерні.

Універсально-фрезерний верстат

Має горизонтально розташований шпиндель і призначений для обробки фрезеруванням різноманітних поверхонь на невеликих і легких деталях в умовах одиничного і серійного виробництва. Обробку ведуть циліндричними, дисковими, кутовими, кінцевими, фасонними, торцевими фрезами. На цьому верстаті можна обробляти вертикальні і горизонтальні фасонні та гвинтові поверхні, пази і кути. Фрезерування деталей, що вимагають періодичного розподілу або гвинтового руху, виконують з використанням спеціальних ділильних пристроїв.

На станині змонтовані всі основні вузли верстата. Усередині станини розміщені шпиндельний вузол і коробка швидкостей. Для підтримки оправлення з фрезою служить хобот з сережками (підвісками). По вертикальних напрямних станини переміщається консоль, що несе коробку подач. По напрямних консолі в поперечному напрямку рухаються санчата з поворотним пристроєм, який несе поздовжній стіл і дозволяє повертати стіл навколо вертикальної осі на 45 ° в обидві сторони, завдяки чому стіл може переміщатися в горизонтальній площині під різними кутами до осі шпинделя. Крутний момент від двигуна за допомогою коробки передач передається на шпиндель - порожнистий вал у верхній частині станини. У передній торець шпинделя вставляється оправлення і закріплюється Штревелі - стрижнем, закріпленим в шпинделі. Оправлення - це зазвичай стрижень, який має конічне посадочне місце-конус Морзе, що сприймає обертання від шпинделя; на оправлення одягаються фреза і фіксують її кільця, затискаються гайкою. Жорсткість оправлення підтримується підвіскою.

Горизонтально-фрезерний верстат

Горизонтально-фрезерний верстат (1 - фундаментна плита, 2 - станина, 3 - консоль, 4 - санчата, 5 - стіл, 6 - хобот, 7 - оправлення з фрезою)

Відрізняється від універсально-фрезерного верстата відсутністю поворотного пристрою, тобто стіл верстата може переміщатися тільки перпендикулярно або разом з санчатами паралельно осі шпинделя.

Широкоуніверсальний фрезерний верстат

На відміну від горизонтально-фрезерного верстата, має ще одну шпиндельну головку, змонтовану на висувному хоботі, яку можна повертати під будь-яким кутом в двох взаємно перпендикулярних площинах. Можлива роздільна і одночасна робота обома шпинделями. Для більшої універсальності верстата на поворотній голівці монтують накладну фрезерну головку, яка дозволяє обробити на верстаті деталі складної форми не тільки фрезеруванням. але і свердлінням. зенкування. розточування і т. д.

У деяких верстатах цього типу відсутня консоль, а замість неї по вертикальних напрямних станини переміщається каретка. Каретка має горизонтальні напрямні для санчат з вертикальною робочою поверхнею і Т-образними пазами, на яких кріплять стіл, ділильні та інші пристосування. Широка універсальність верстата дозволяє використовувати його в експериментальних і інструментальних цехах для виробництва кондукторів, затискних пристосувань всіх типів, інструментів, штампів, прес-форм та інших деталей.

Вертикальний консольно-фрезерний верстат

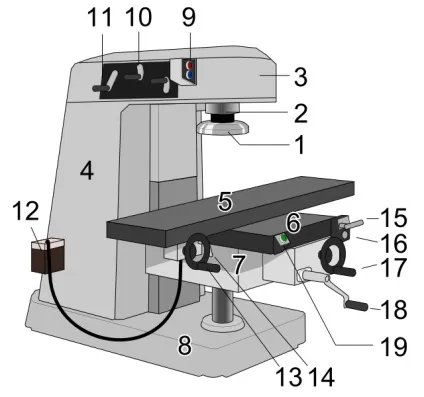

Вертикально-фрезерний верстат (1 - фреза, 2 - шпиндель, 3 - хобот, 4 - станина, 5 - стіл, 6 - санчата, 7 - консоль, 8 - фундаментну плиту)

На відміну від горизонтально-фрезерного. має вертикально розташований шпиндель, який в деяких моделях верстатів допускає зсув уздовж своєї осі і поворот навколо горизонтальної осі, розширюючи тим самим технологічні можливості верстата. На відміну від горизонтально-фрезерних верстатів, оправлення для вертикальних верстатів є фланець з конусом Морзе радянського стандарту або більш сучасним конусом ISO-40 з одного боку і відповідним конічним отвором з іншого, куди і вставляється кінцева фреза. Якщо потрібно встановити дискову фрезу, застосовується оправлення як на горизонтально-фрезерному верстаті, але багато коротше; так само і на горизонтальних верстатах, можливо, застосовуються оправлення вертикальних верстатів для кріплення кінцевих фрез. Вертикальний рух подачі, як правило, можливо здійснювати і інструментом.

Вертикально і горизонтально-фрезерні безконсольні верстати

Призначені для обробки вертикальних, горизонтальних, похилих поверхонь, пазів в великогабаритних деталях. На відміну від консольно-фрезерних верстатів, в цих верстатах відсутня консоль, а санчата і стіл переміщаються по напрямних станини, встановленої на фундамент. Така конструкція верстата забезпечує більш високу його жорсткість і точність обробки в порівнянні з верстатами консольного типу, дозволяє обробляти деталі великої маси і розмірів. Шпиндельна головка, що є і коробкою швидкостей, має установче переміщення по вертикальних напрямних стійки. Крім того, шпиндель разом з гільзою можна зрушувати в осьовому напрямку при точній установці фрези на необхідний розмір.

Поздовжньо-фрезерні верстати

Використовують для обробки великогабаритних деталей, головним чином, торцевих; а також циліндричними, кінцевими, дисковими і фасонними фрезами. Верстати діляться на одностоєчні і двостоякові. У четирёхшпіндельном двостійкового поздовжньо-фрезерному верстаті станина має стіл і портал, що складається з двох стійок і балки. По напрямних стійок переміщається траверса і дві горизонтальні поворотні фрезерні головки. Дві інші фрезерні головки переміщаються по напрямних траверси. Обробку деталей можна робити при рухомому столі і нерухомих фрезерних голівках, при нерухомому столі і подачі головок або при одночасно рухаються столі і фрезерних голівках.

Токарно-фрезерні обробні центри

Токарно-фрезерний обробний центр може здійснювати як точіння, так і фрезерування. Використовується, в основному, для обробки складних деталей і як альтернатива револьверним верстатів.
