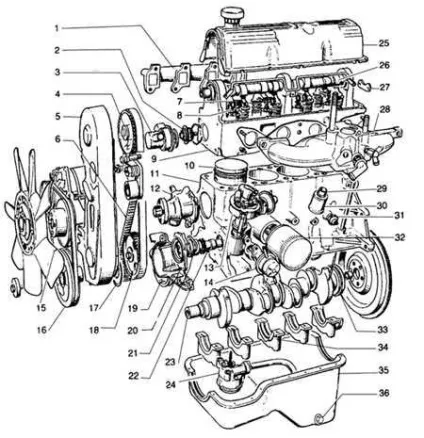

Вузли двигуна ОНБ 1 - випускний колектор, 2 - термостат, 3 - корпус термостата, 4 - зубчастий шків розподільного валу, 5 - кожух зубчастого ременя, 6 - зубчастий ремінь, 7 - важіль, 8 - пружина клапана, 9 - головка блоку циліндрів, 10 - поршень, 11.

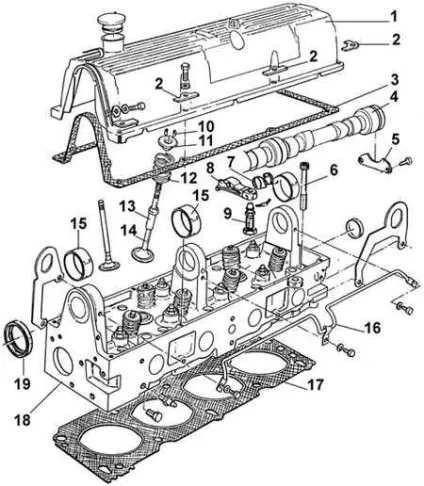

Вузол головки блоку циліндрів 1 - кришка головки блоку циліндрів, 2 - притискні пластини, 3 - прокладка кришки, 4 - розподільний вал, 5 - пластина розподільного вала, 6 - болт кріплення головки, 7 - пружина важеля клапана, 8 - важіль клапана, 9 - б.

Поздовжня фіксація распредвала 1 - пластина, 2 - распредвал Розбирання ПОРЯДОК ВИКОНАННЯ 1. Розташувати головку блоку циліндрів в передній і задній частинах на двох дерев'яних брусках. 2. Зняти впускний ко.

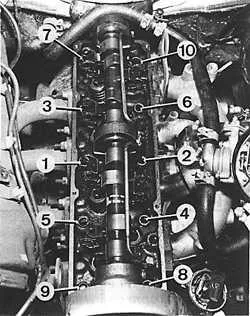

Порядок затягування болтів кріплення головки блоку циліндрів Укладання прокладки кришки головки блоку циліндрів ПОРЯДОК ВИКОНАННЯ 1. Очистити поверхні прилягання прокладки на верхній площині блоку циліндрів і нижньої.

Зняття ПОРЯДОК ВИКОНАННЯ 1. Зняти негативний дріт з акумулятора. 2. Підняти та зафіксувати передню частину автомобіля. 3. Зняти захист картера і злити моторне масло. 4. Зняти стартер.

ПОРЯДОК ВИКОНАННЯ 1. Зняти зубчастий ремінь і шків колінчастого вала. 2. Для отримання переднього кільця ущільнювача колінчастого вала просвердлити в кільці два маленьких отвори, вкрутити в них два самонарезающих гвинта і пассатижами за головки самонарізи.

ПОРЯДОК ВИКОНАННЯ 1. Зняти маховик. 2. Для отримання заднього кільця ущільнювача колінчастого вала просвердлити в кільці два маленьких отвори, вкрутити в них два самонарезающих гвинта, і пассатижами за головки самонарезающих гвинтів витягнути ущільнювач.

Кріплення опори двигуна ПОРЯДОК ВИКОНАННЯ 1. Послабте дві гайки кріплення кронштейнів двигуна до опор. 2. Підняти та зафіксувати передню частину автомобіля. 3. піднято.

Зняття натягача зубчастого ременя за допомогою ключа 21.012 1 - натягач, 2 - пружина, 3 - регулювальний болт, 4 - ролик натягача Установчі знаки системи газорозподілу Послідовність перевірки натягу зубчато.

На двигуні, встановленому в автомобілі, можна виконати наступні операції: - зняття і установка зубчастого ременя; - зняття і установка головки блоку циліндрів; - зняття і установка розподільного вала; - зняття і установка проміжного вала; - зняття і установка передніх опор двигуна; - зняття і установка масляного к.

Елементи підвіски двигуна 1 - поперечна балка, 2 - еластична опора, 3, 4 - кронштейни підвіски двигуна Зняття Зняття двигуна без коробки передач проводиться вгору з моторного відсіку за допомогою вантажопідйомного механізму. Можна також проводити зняття двигуна разом з коробкою передач, проте е.

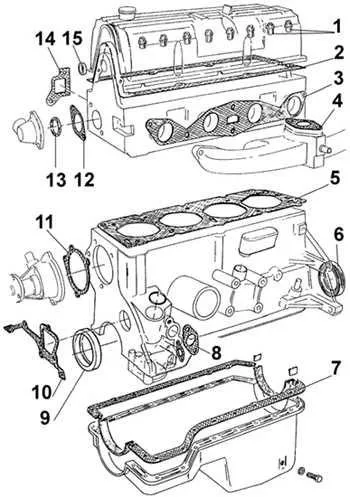

Прокладки і кільця ущільнювачів двигуна 1 - маслоотражательних ковпачки, 2 - прокладка кришки головки, 3 - прокладка впускного колектора, 4 - прокладка карбюратора, 5 - прокладка головки, 6 - заднє кільце ущільнювача колінчастого вала, 7 - прокладка масляного піддону.

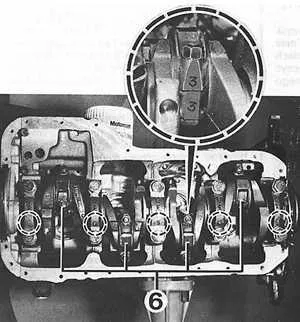

Мітки на корінних підшипниках вказують на збільшене на 0,1 мм гніздо вкладиша Мітки вказані стрілками. Мітки позначення розміру підшипників колінчастого вала Діаметри гнізд корінних підшипників Номінальні розміри без позначень.

Ідентифікація кришок корінних і шатунних підшипників 1-5 - кришки корінних підшипників (позначення в гуртках), 6 - кришки шатунних підшипників, в колі приведено збільшене позначення підстави і кришки шатуна Кріплення передніх кришок 1 - кришка ременя, 2.

Попередження Завжди слід замінювати комплект чотирьох поршнів разом з пальцями. У разі необхідності шліфування одного циліндра слід відшліфувати всі і замінити всі поршні разом з пальцями. Однаковий діаметр також означає, що вони мають однакову масу, що, в свою чергу, є умовою правильної балансування двигуна. ПОРЯДОК ВИ.

Запекла пластина кріплення проміжного вала Зняття і установка проміжного вала. 1 - кришка, 2 - прокладка, 3 - кільце ущільнювача, 4 - проміжний вал, 5 - установча осьова пластина, 6 - підшипникова втулка.

Заміна ущільнювального кільця распредвала ПОРЯДОК ВИКОНАННЯ 1. Завершити з'єднання від акумулятора провід маси і злити рідину з системи охолодження (див. Підрозділ 4.2.1). 2. Від'єднати від радіатора верхній і нижній еластичний трубопровід.

ПОРЯДОК ВИКОНАННЯ 1. Після установки двигуна в автомобіль перевірити рівень масла і охолоджуючої рідини. 2. Вигвинтити свічки запалювання і відключити систему запалювання. 3. Провертати двигун стартером, поки лампа аварій.

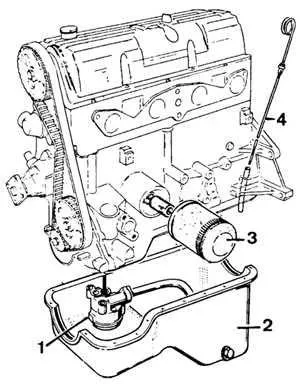

Система змащення 1 - масляний насос, 2 - масляний піддон, 3 - масляний фільтр, 4 - покажчик рівня масла Контур мастила двигуна Установка трубопроводу подачі масла до підшипників распредвала.

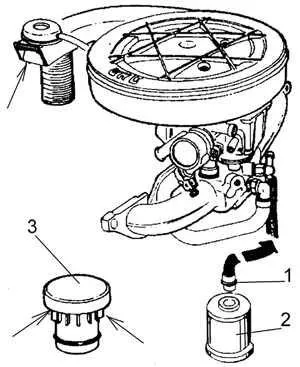

Система вентиляції картера (з карбюратором) 1 - регулювальний клапан, 2 - сепаратор, 3 - фільтр в масляній кришці Система вентиляції картера (з системою впорскування палива) Клапан системи вентиляції картера двигуна А -.
