Фільтр грубої очистки води як працює, види

Фільтри грубої очистки (ФГС) - це такі очисні пристрої, які очищають надходить в будинку воду від твердих фракцій - глини, вапна, хлору, іржі, піску і інших сторонніх компонентів. ФГС за традицією монтують в водопровід перед входом в будинок, тобто до лічильника обліку і після запірної апаратури.

Як працює фільтр грубої очистки води

Принцип роботи таких пристроїв досить простий. У закріпленому на водопроводі корпусі вироби міститься сітчастий елемент або картридж. Потік води, наступний з водопроводу, потрапляє в фільтр.

Вода пропускається крізь сітку або інше середовище, здатну утримувати різні тверді частинки. Очищена вода надходить в систему до одержувача і в необхідних випадках піддається тонкій очищенню.

Пристрої для грубої очистки води відрізняються один від одного відповідними технічними характеристиками у вигляді:

• пропускної спроможності;
• розмірів;
• максимального терміну експлуатації;
• видів фільтрувальних блоків;
• матеріалу, з якого виготовлені різні типи пристроїв.

Хоча принцип дії у різних моделей ФГО однаковий, але вони все-таки відрізняються один від одного за рядом ознак. Такі пристрої розрізняються між собою своєю формою, виконанням, типом фільтруючого елемента, способом очищення від відфільтрованої бруду.

Види фільтрів грубої очистки води

1. Сітчастий фільтр - один з найпопулярніших типів. Відомий тривалим терміном служби без зміни робочого елемента. Останній, як видно з назви, являє собою металеву сітку з осередками розміром від 50 до 400 мкм. Матеріалом є нержавіюча сталь. Конструкції відрізняються один від одного способом врізки в трубопровід, способами регулярного очищення і обслуговування.

Вид сітчастих фільтрів можливо розбити ще на два підвиди. Такими визнаються:

• ФГС, що мають зворотну промивку (усунення осіли частинок піску і інших елементів здійснюється автоматично, тобто, не потрібно витягувати механізм або здійснювати інші дії);
• ФГС без промивання (це грязевики, очищення яких можлива лише в процесі їх розбирання).

Промислові або побутові сітчасті ФГО для холодної води, забезпечуються прозорим корпусом. Це дає можливість проконтролювати стан сітки.

Прилади ж для гарячої води, виробляють з металу, оскільки цей матеріал не боїться дії високих температур.

Більшість моделей фільтрів виконують і інші функції. Так, подібний пристрій може бути оснащено клапаном, що регулює тиск. Виріб можна поєднати і з манометром. Це може убезпечити внутрішню поверхню трубопроводу і побутові прилади від перепадів тиску і гідравлічних ударів.

Установка пристроїв зі зворотним промиванням допускається у випадках, коли є в наявності дренажна трубка, в яку і спрямовується брудна вода з домішками після очищення. Пристрої зі зворотним промиванням отримали популярність через свої малі розміри, а також тому, що не потребують ручної очистки.

Таким чином, до переваг сітчастих фільтрів можна віднести:

• невисоку вартість;
• просту конструкцію;
• відносну компактність;
• простоту установки і експлуатації;
• очистку як гарячої, так і холодної води;
• рідкісну заміну фільтруючого елемента.

З недоліків явними є:

• захищають тільки від великих фракцій забруднень;
• часте перекривання напору води в цілях очищення сітки.

2. Фланцевий і муфтовий моделі відрізняються тим, як вони приєднуються до водопровідної магістралі. При діаметрі труб, розмірами два дюйма і більше, більше підходять фланцеві моделі грубої очистки. Це відноситься до магістральних водопроводах або розв'язок в підвалах багатоповерхівок.

З'єднання фланців на шпильках або болтах дає можливість зняти пристрій, що не демонтуючи при цьому інші елементи конструкції.

Пристрої на трубах встановлюються вже на етапі проектування водопровідної мережі.

Різьбові ж фільтри врізають в труби малого діаметра. Така конструкція застосовується в побутових умовах, при підведенні води до приватного будинку. Фільтр, в залежності від своєї конструкції або нагвинчується на трубу безпосередньо, або з'єднується з нею за допомогою швидко-накидних гайок ( "американок").

ФГС води будь-яких моделей встановлюються з урахуванням деяких загальних правил. Для цього:

• до врізки потрібно очистити труби від окалини й корозії, промити для видалення бруду, перекрити холодне і гаряче водопостачання;
• намотати тефлонову нитка або інший ущільнювач на різьбу кришки фільтра. Таким же чином обробляється місце з'єднання фільтру з трубою;
• розташувати фільтруючий елемент в напрямку до низу або застосувати косою похилий фільтр;
• для зниження механічного навантаження, пристрій рекомендується прикріпити до стіни за допомогою хомута.

Всі види фільтрів складаються з вхідного і вихідного патрубків, і спеціального резервуара (відстійника), що виробляє очищення води.

Залежно від розташування цього резервуара вироби бувають косими і прямими.

3.Прямой фільтр містить відстійник, розташований вертикально до потоку. У нього великий розмір, в результаті чого якість очищення набагато покращується. Водяний потік, проходячи через відстійник великого обсягу, уповільнює швидкість, і це дозволяє великим часткам сміття опускатися на дно. Після того вода проціджується сіткою, що не пропускає дрібні зважені частинки.

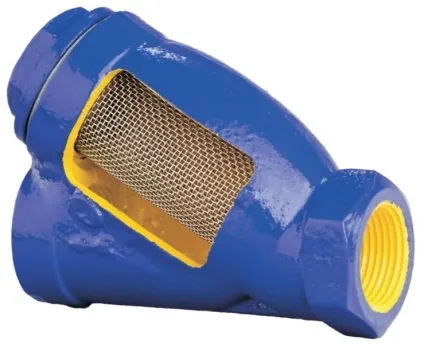

4.Косой фільтр має помітне відмінність - відстійник розташовується під деяким кутом до потоку води. Використовують його там, де неможливо встановити прямий фільтр через невеликого простору, тобто, коли труба проходить зовсім близько до площини стіни або підлоги.

Відстійники закриті фланцевими кришками або різьбовою пробкою.

Механізми відрізняються один від одного і методом очищення. Застосовуються фільтри непромивний - «грязевики» і ті, які обладнані пристроєм очищення:

• «Грязевики» - до них відносяться частина косих виробів і деякі прямі, які оснащені кришкою, що відкручується. У випадках явного засмічення, а також при проведенні планового обслуговування пристрій піддається розбиранню;
• в прямій фільтр вбудований випускний кран для зливу скопилася бруду і резервуар очищення за допомогою прямого або зворотного потоку води.

5. У пристроях водопостачання використовуються картріджниє або як їх ще називають, патронні фільтри. Це закріплюється до стіни конструкція, що містить прозору або непрозору колбу.

Усередині колби поміщаються змінювані картриджі, які є основними компонентами для грубої очистки.

Матеріалом для змінюваних елементів виступає поліпропіленове спресовані волокно або скручена нитка, або поліестер. У них неоднакова фільтруюча здатність, однак груба механічна очистка проводиться зазвичай картриджами в 20-30 мікрон.

Часта заміна картриджів і представляється особливістю використання такого виду пристосувань. Патронні застосовуються в системах, де виявлені занадто дрібні частинки суспензії, які важко уловлюються сітчастими пристроями.

Картридж призначений саме для затримки дрібних часток і сміття. Картріджниє конструкції монтуються в умовах слабких потоків. Для сильних потоків такий прилад потрібен вже великого розміру, який і коштує дорожче.

За допомогою картриджів ефективно видаляються механічні частинки і інші домішки. За допомогою волокнистого, обробленого вугіллям картриджа, воду очищають від хлору.

Крім того, якщо вибрати пристрій панчішного типу, то можна очищати волокнисті освіти (водорості, твань), в'язку глину. Надлишок таких забруднень забиває проток і призводить до поломки дорогих виробів, розрахованих на видалення молекулярних домішок.

Забилися елементи не можуть очищатися промиванням. Їх потрібно міняти.

Однак на ринку існують картриджі, що представляють собою металеву сітку. Такий картридж при засміченні можна очистити.

6. У випадках, коли у воді зустрічаються забруднення у вигляді нерозчинних різнорідних домішок у великих кількостях, застосовуються швидкісні напірні прилади, що складаються з колони-ємності з антикорозійним матеріалом.

Фільтруючий елемент поміщений всередину корпусу. У верхній частині приладу міститься блок, що автоматизує гідро очисний процес. Рідина, що протікає через таку конструкцію, досягає високого ступеня очищення - до 30 мкм.

Слід підкреслити, що такі вироби не позбавлені недоліків. До них відносяться:

• значні розміри;
• необхідність розміщення в приміщеннях;
• обов'язковість допоміжного дренажного трубопроводу для регенерації.

Установка і обслуговування

Встановлювати і обслуговувати подібні механізми слід, дотримуючись наступних правил. Для правильної установки:

• доцільніше встановлювати перед лічильником. На практиці для цього не вистачає простору, тому використовується коса модель - вона здатна захистити механізм від засмічення зваженими частинками і запобігти пошкодженню лічильника;
• для установки косою конструкції вибирають горизонтально розташовану трубу. При цьому колбу, для полегшення процесу промивання, мають у своєму розпорядженні внизу. Важливо знати, в який бік спрямований водяний потік. На корпусі механізму проставлена ​​стрілка, що вказує напрямок. Монтаж косого фільтра можливий і на вертикально розташованому відрізку водогону, але при цьому потік води повинен протікати в напрямку зверху вниз. Необхідно відзначити, що якщо таку модель встановити навіть відстійником вгору, то забруднення в систему не потраплять, проте при цьому підвищується ризик поломки механізму через те, що відклали в відстійнику бруд не дасть відкрити краник;
• прямий фільтр монтують виключно на горизонтальному відрізку водогону. Обов'язково залишається місце, потрібне для зняття колби, якщо це передбачається;
• ФГС, у якого присутній пристрій прямої промивки, додатково забезпечується пристроєм зворотного промивання. Робиться це за допомогою монтажу обвідної петлі водопроводу з декількома кранами, які здатні переключити ток рідини в трубопроводі на зустрічний.

Пару раз в процесі експлуатації доведеться вдатися до розбирання пристрою для очищення і заміни сітки, або картриджа. Найчастіше це доводиться робити з «грязьовики», що не мають пристрій промивки.

Перш ніж почати розбирання пристрою, слід зменшити тиск в магістралі, перервавши подачу води. Косі фільтри оснащені пробками з шестигранними кришками під гайковий ключ. Рекомендується замінювати паранітові прокладку підмоткою з клоччя. Це збільшить герметичність з'єднання і полегшить подальшу функціональність приладу.

У вертикально встановлених прямих фільтрів колбу можливо зняти гайковим або спеціальним фігурним ключем. Зворотній збірка при необхідності проводиться з заміною гумових або силіконових герметичних прокладок.

Накопичену в розібраному косому фільтрі бруд виливають з резервуара в піднесену ємність. Сітку витягають, зчищають бруд і продувають потоком стисненого повітря. Пошкоджену сітку краще замінити.
У резервуарів прямого типу потрібно відкрутити колбу і вилити з неї осад. Сітку теж промивають і продувають, або встановлюється новий змінний картридж.

Набагато простіше обслуговувати вироби з пристроєм промивання. Для цього потрібно іноді відкривати кран в нижній частині колби, і промивати сітку і колбу потоком води під тиском. Воду направляють в дренажну трубу або підставляють під неї ємність.

Ще краще, якщо на водопроводі змонтовано пристрій зворотного промивання. В цьому випадку вода прямує протилежним потоком, в результаті чого сітка очищається набагато краще.

Груба очищення не вирішує всіх проблем з отримання якісної води для пиття. Тому розглянуті пристрої можна розглядати лише як частина загальної системи отримання очищеної питної води.
