Фільтр для автомагнітоли, схема-авто - вироби для авто своїми руками

Неякісних звук магнітоли, постійні хрипи і гудіння з динаміків, гул двигуна - знайоме явище для власників автомагнітол. Хоча ми живемо вже в 21-му столітті і сучасні автомагнітоли давно стали цифровими з процесорним управлінням, але тим не менше серед нас є власники старих автомагнітол, які ніяк не хочуть замінити старого друга на більш сучасну і багатофункціональну магнітолу.

У цій статті розглянемо варіант фільтра перешкод, який в деяких випадках може виправити ситуацію зі спотвореним звуком. Такий фільтр можна виготовити з підручних засобів буквально за кілька хвилин. Це простий LC фільтр, який складається з дроселя і конденсаторів. Конденсатори призначені для придушення НЧ перешкод, дросель в свою чергу згладжує ВЧ перешкоди.

Отже, для початку виготовимо дросель. Намотування можна зробити на феритових кільцях, хоча можна використовувати і кільце з порошкового заліза, який можна знайти в комп'ютерних блоках харчування (за кольором жовте або біле кільце). На кільці мотається обмотка, яка складається з 10-15 витків дроту з діаметром 1-1,5 мм. Для зручності намотування можна використовувати кілька жив більш тонкого дроту, наприклад - 3 жили проводу 0,5 мм (кожна).

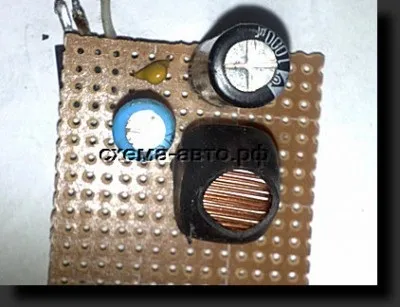

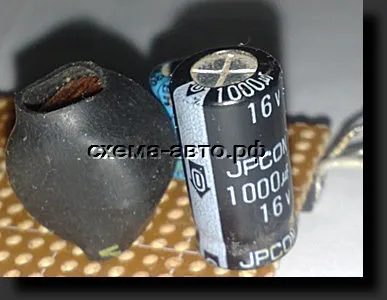

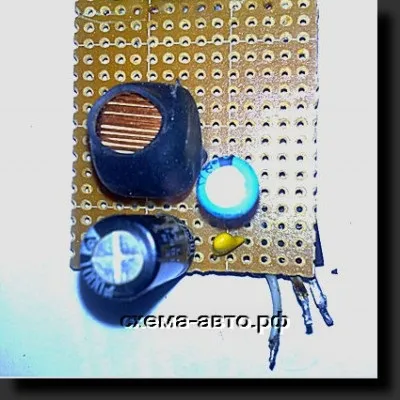

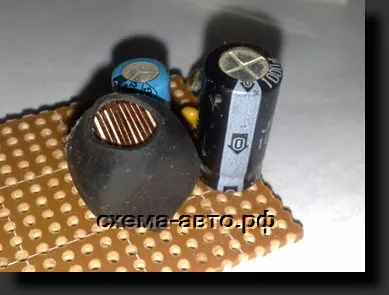

Після намотування дроселя збираємо нехитру схему. Дана схема ефективно працює навіть з широким розкидом номіналів використовуваних компонентів - конденсатори не критичні, можна використовувати електроліти з напругою 16-100 Вольт (більше немає сенсу), ємність від 1000 до 4700 мкФ (чим більше, тим краще).

Схема не призначена для повного придушення шумів, оскільки основні проблеми можуть виникнути через несправну роботи системи запалювання (наприклад - проскакує іскра від свічок запалювання на проводку і т.п) - в цих випадках фільтр марний.

Діод можна виключити зі схеми, він служить захистом від перепjлюсовкі харчування.
Якщо є бажання і кілька хвилин вільного часу, то можете спробувати, але простіше змінити магнітолу (ІМХО), адже в кінці кінців на дворі вік 21-ий і якось дивно мати в залізному коні касетну магнітолу.
