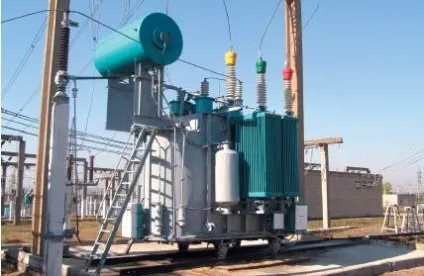

Фазировка трансформаторів для включення їх на паралельну роботу

Фазировка трансформаторів проводиться для включення їх на паралельну роботу.

Умови паралельної роботи трансформаторів:

1. - групи з'єднань обмоток трансформаторів повинні бути однакові;

2. - рівність коефіцієнтів трансформації лінійних напруг на холостому ходу;

3. - рівність напруг короткого замикання. Фазировка трансформаторів це перевірка збігу фаз вторинних напруг у двох трансформаторів, що включаються на паралельну роботу.

Як виконати фазировку трансформаторів

Як правило фазировка виконується на нижчому напрузі трансформаторів. На обмотках напругою до 1000 В фазировка проводиться вольтметром на відповідну напругу.

Для отримання замкнутого електричного контуру при виконанні вимірювань, фазіруемие обмотки слід попередньо з'єднати в одній точці, у обмоток з заземленою нейтраллю такою точкою є з'єднання нейтралей через землю.

У обмоток з ізольованою нейтраллю перефазіровкой з'єднують будь-які два висновки фазіруемих обмоток.

При фазировке трансформаторів із заземленими нейтралями, дивіться малюнок а - вимірюють напругу між висновком а1 і трьома висновками А2, В2, с2, потім між висновком в1 і цими ж трьома висновками, і нарешті між з1 і все тими ж трьома висновками.

Схеми фазировки трансформаторів для включення їх на паралельну роботу

При фазировке трансформаторів без заземлених нейтралей, дивіться малюнок б, послідовно ставлять перемичку спочатку між висновками А2 - а1 і вимірюють напругу між висновками b2 - b1 і c2 - c1, потім ставлять перемичку між висновками b2 - b1 і вимірюють напругу між висновками А2 - а1 і с2 - з1, і нарешті ставлять перемичку між висновками с2 - з1 і заміряють напруга між висновками а2 - а1 і b2 - b1.

Для паралельної роботи трансформаторів з'єднуються ті висновки між якими немає напруги.
