Фази харчування - кількість, практична користь від кількості

Теоретично, чим більше кількість фаз. тим менше навантаження на кожну з фаз, менше нагрівання і стабільніше харчування в кидках навантаження, а також вище довговічність. Тобто для розгону процесора, велика кількість фаз - просто необхідно. Адже навантаження на фази значно збільшується і потрібна висока стабільність для досягнення максимальних результатів.

Як визначити візуально кількість фаз?

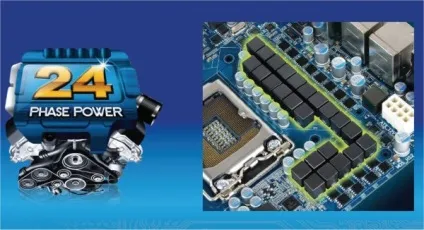

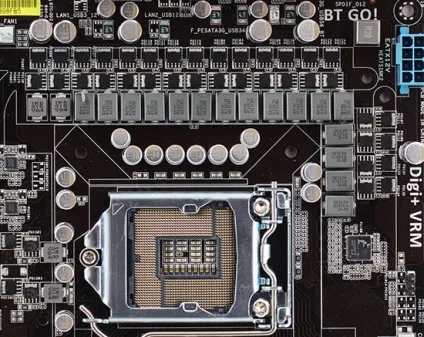

Дроселі виглядають як обмотані навколо фериту або просто мідні дроти, скручені в котушки, що мають досить товсте перетин. Найчастіше вони бувають запаковані в невеликі коробочки у вигляді прямокутного паралелепіпеда для зменшення кількості втрат. перешкод і ЕМІ. Дві або одна з цих коробочок, повинні перебувати трохи в стороні - це фази для живлення оперативної пам'яті. їх вважати не потрібно. Котушки стоять або групами, або разом.

Не завжди кількість дроселів і слова на коробці відображають реально кількість справжніх фаз. Буває, що виробник використовує Подвоювач і формує половину віртуальних фаз (в кращому випадку).

Щоб з точністю визначити кількість фаз, потрібно поглянути на характеристики VRM модуля і ШІМ -контроллёра. Фази віртуальні. в кращому випадку забезпечують 30% тих характеристик, що дають справжні. Часто буває так, що фаз живлення наприклад 24. але насправді справжніх 12 або 6. але з використанням подвійників і утроітеля. Тобто їх можна вважати як «поліпшені» 12 або 6 фаз, але не 24.

Яка кількість фаз живлення на МП можна вважати оптимальним?

Підрозділ з виробництва материнських плат Intel стверджує, що для роботи 4-х ядерного процесора без розгону досить 4-х фаз. Також за їхніми словами, правильно спроектовані 4 фази харчування з якісними компонентами, часто виграють по стабільності харчування, у неправильно спроектованих 16-ти фаз живлення. Для розігнаного многоядерного процесора, цілком достатньо 8-ми повноцінних фаз живлення процесора, або 16 фаз. в яких використовується метод поділу на 2, отримуючи 8 повноцінних поліпшених фаз. Також слід, що за кількістю виходів з ладу. багатофазні схеми в лідерах через складність конструкції і великій кількості використовуваних компонентів.

Технології перемикання фаз

(Power phase switching)

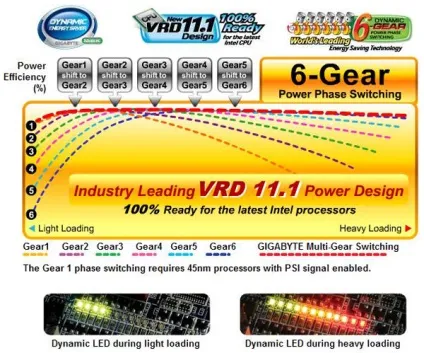

Дані технології, побудовані на спеціальних контролерів, вимірюють скільки харчування потрібно процесору в даний момент, і включають або вимикають блоки з фазами. Це дозволяє збільшити довговічність роботи обладнання, зменшити енергоспоживання і ЕМІ. Дуже часто реалізована LED індикація включених фаз на материнській платі і навіть ступінь навантаження на них (як на зображенні вище).
