Фаска і скругление компас 3d

Фаска і округлення в КОМПАС 3D можна виконати для ескізу і для деталі.
Під час креслення і моделювання в КОМПАС 3D іноді виникає необхідність виконати фаску, або округлення. Це можна зробити шляхом послідовного побудови графічних примітивів за розмірами. А можна і автоматично створити скругление і фаску використовуючи команди.
У цьому уроці покажу 2 приклади побудови фаски і заокруглення на кресленні і деталі. Приблизно те ж саме можна зробити і на збірці.

У фрагменті і кресленні можна виконати фаску і округлення, вже готових графічних примітивів. Для цього треба активувати команду Фаска на Компактній панелі Геометрія.

Рис.1 Фаска на компактній панелі Геометрія та налаштування параметрів.

Після налаштування параметрів фаски і вказівки відрізків для побудови, система автоматично побудує фаску.

Мал. 2 Результат побудови фаски після виділення об'єктів.

Для побудови заокруглення на кресленні, активувати команду Скруглення, на Компактній панелі Геометрія,

Мал. 3 Скруглення на компактній панелі Геометрія та налаштування параметрів.

завдання радіусу і вказівки відрізків, буде сформовано скругление.

Мал. 4 Результат побудови заокруглення після виділення об'єктів.

Деталі теж підлягають редагуванню. Так на Компактній панелі Редагування деталі треба активувати команду Фаска і задати параметри.

Мал. 5 Фаска на панелі Редагування деталі.

На наступному етапі вказати ребро, ну або межі, в залежності від необхідності.

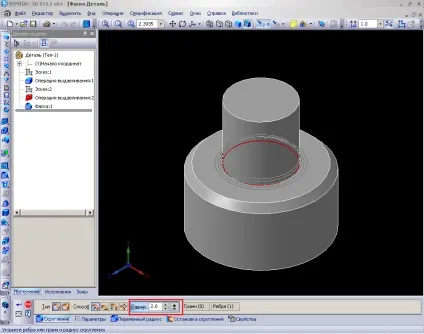

Мал. 6 Вказівка ​​ребра для побудови фаски.

Скруглення мало відрізняється від попередньої операції.

Мал. 8 Налаштування параметра і вказівку ребра.

В результаті побудови Фаски і заокруглення вийде така деталь.

Мал. 9 Результат побудови фаски і заокруглення.
