Самостійне виготовлення фарбувальної камери

Виготовлена ​​фарбувальна камера своїми руками може мати ряд переваг, основне з них значно менша собівартість.

Для початку бізнесу по фарбування автомобілів якість самої фарбувальної камери великого значення не має. Але вкладати гроші, купуючи дешевий китайський не найнадійніший і довговічний варіант, теж сенсу нет.В цьому випадку варто задуматися про пристрій фарбувальної камери своїми руками, спираючись на наявний бюджет. Економлячи на одних системах, можна виготовити більш якісно інші, які прослужать довгі роки. Головне правильно розподілити кошти і реально оцінювати свої сьогоднішні можливості та потреби.

Проект і планування саморобної фарбувальної камери

Проектування саморобної фарбувальної камери необхідно почати з вивчення інформації: пропоновані варіанти, креслення, відгуки. Підглядаючи у популярних виробників конструкцію фарбувальних камер, можна визначитися з вибором бажаного обладнання, наявністю режимів роботи і усуненням не придатних для вас частин конструкції заводських камер.

Споруда фарбувальної камери для автомобілів можлива в двох основних варіантах: на базі гаража і з нуля. За вартістю виконання всіх робіт бюджет буде розподілятися приблизно так: 30% - монтаж каркаса фарбувальної камери, її будівництво і обробка, 40% - системи вентиляції та опалення, що залишилися 10% - освітлення і фільтрація повітря.

Навіть тільки своїми руками повністю спланувати і довести до робочого стану фарбувальну камеру, але без будь-яких капіталовкладень не вийде. Намагаючись виготовити окремі вузли систем фарбувальної камери, можна буде істотно здешевити проект, але при цьому ніякої гарантії налагодженої роботи не буде. Доведеться перевіряти працездатність камери методом "проб і помилок", що при комерційному її використанні буде проблематично. Це буде скоріше не вдалий варіант кустарного виробництва, яке не оцінять ваші клієнти, а значить прибуток він приносити не буде.

Все це необхідно добре продумати і виконати всі розрахунки.

Саморобна фарбувальна камера: переваги і недоліки

переваги:

1. Можливість самостійно підібрати креслення і схеми виконання кожної робочої системи камери.
2. Економія коштів на початковому етапі будівництва.
3. Можливість придбання якісних дорогих готових апаратів та суміщення їх з дешевими або саморобними частинами систем.
4. Можливість спрощення роботи деяких систем або заміни їх на більш ефективні.

недоліки:

1. Немає гарантії якості і роботи фарбувальної камери в цілому.
2. Велика ймовірність помилок, недоробок і переробок, які будуть супроводжуватися додатковими витратами.
3. Витрати сил і засобів на налагодження роботи різних режимів.
4. Неможливість установки повної автоматизованої системи управління (тільки якщо не придбати все обладнання цілком) і системи безпеки.

Ще одним важливим фактором є обслуговування фарбувальних камер. Для саморобних варіантів воно буде простіше і значно дешевше. Не треба буде купувати дорогих оригінальних витратних матеріалів або деталей. Завжди можна замінювати не комплектується, а окремі складові, тим самим підбираючи вигідні і якісні матеріали. Наприклад, одночасне використання двох видів підлогових фільтрів від різних виробників або різної товщини, через деякий час дозволить порівняти їх ефективність і оцінити ступінь забруднення.

Виготовлення окремих систем фарбувальної камери

Перед пристроєм саморобної фарбувальної камери необхідно виконати точні розрахунки для кожної системи окремо і узгодити їх між собою, оскільки це визначає їх цілісне взаємодія. Що стосується саморобного виготовлення деяких вузлів різних систем, то це справа для досвідчених майстрів або бажаючих повозитися з новими механізмами.

Освітлення. Всі лампи доведеться купувати, але плафони для світильників можна зробити своїми руками. Дуже зручними і економними будуть кутові світильники, для виготовлення яких знадобиться жесть і оргскло.

Якщо вибір зупинився на використанні повітряного опалення, то теплогенератор можна зібрати на основі старого чавунного котла для рідкого палива. Якщо вирішили використовувати електричні нагрівачі, то звичайні Тени дуже енерговитрати, тому краще придбати інфрачервоні нагрівачі.

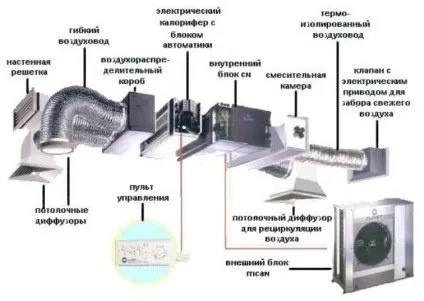

вентиляція

Пристрій саморобної вентиляції, а саме виготовлення і розміщення всіх коробів і труб, не представляє складності, якщо розібратися в її роботі і знайти грамотний креслення. Труби для організації повітрообміну можуть бути різними, але не пластикові, а жаростійкі. Для ефективності та зменшення витрат на обігрів повітря їх потрібно утеплити.

фільтрація

Застосувати замість фільтрів можна різну щільну тканину або наповнювач (фетр, синтепон), але якість такого фільтра буде неважливим. Замість кишенькових улавливателей (фільтрів жорсткої очищення) можна використовувати марлю в 2-3 шари, яку необхідно зшити парашутом, але міняти її доведеться частіше.

Всі ці саморобки можна влаштувати, тільки якщо основні деталі вже підібрані і куплені. Підганяти свій винахід завжди легше під якусь оригінальну деталь або блок системи, тобто необхідно мати відправну точку для виготовлення другорядних частин конструкції.

План споруди фарбувальної камери

Даний посібник пропонує план, як зробити фарбувальну камеру з нуля з метою її комерційного використання, припускаючи високу продуктивність і максимальний комфорт в використанні. Подібний план можна використовувати і при влаштуванні камери своїми руками всередині великого приміщення.

• Пристрій безпосередньо самої камери - корпусу. Креслення камери повинні припускати наявність підсобного приміщення і підпілля, загальний розмір: ширина 7,5 м, довжина 9 метрів, висота 3,5 метрів.
• Планування приміщень. Фарбувальна камера (4 х 6), одні двері в технічну кімнату, другі двері назовні - аварійний вихід.
•

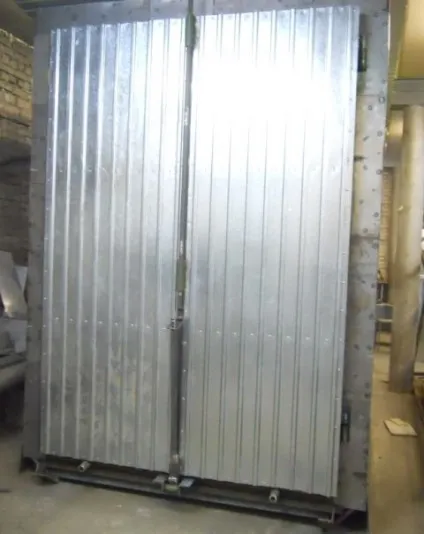

• Виготовлення воріт. Металева рамка з сендвіч-панелями і проф-листом або замовлений варіант;
•

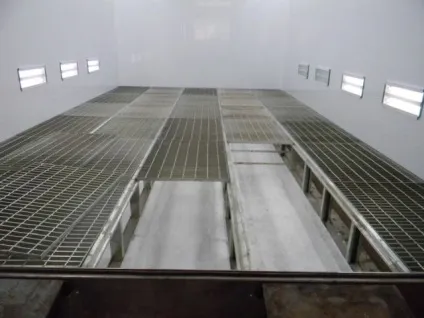

• Пристрій підпілля і статі. Бетонна підпілля для розміщення витяжного обладнання та фільтрів - висота 2 метри, висновок витяжки на вулицю, металева обрешетка підлоги по всій площі самої фарбувальної кімнати.
•
• Оздоблення стін: металевий каркас - покрити ґрунтовкою, встановити сендвіч-панелі усередині, обшити металом зовні і силіконом обробити шви; капітальні стіни (цегла, шлакоблок) - утеплити мінеральним матеріалом, обробити вологостійким гіпсокартоном, нанести білу порошкову фарбу або обробити спеціальної вогнетривкої (до 500 0С) білої пластиковою вагонкою.
• Збірка системи повітрообміну. Фарбувальна камера з двомоторної вентиляцією: припливне мотор - 5,5 кВт, мотор відбору повітря - 7,5 кВт.
•

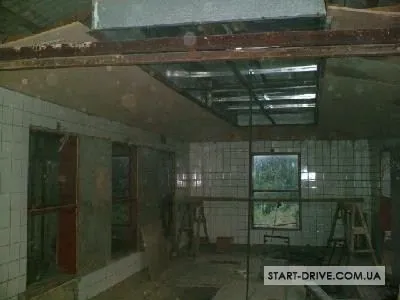

• Виготовлення металевого каркаса стелі (підшивка другого стелі на 15-20 см нижче) і монтаж труб повітрообміну, пристрій стельового фільтра. Матеріал для фільтра рулонний тонкого очищення.
•
• Пристрій підлогового фільтра грубої очистки під металевою сіткою на площі всієї камери, збірка труб воздуховода.

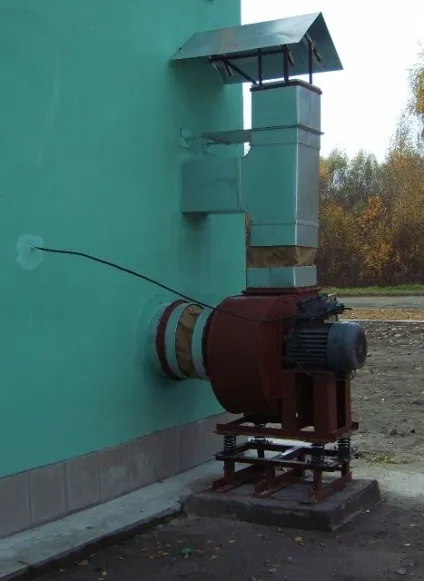

• Роботи за межами кімнати фарбування автомобілів: установка двох моторів з використанням вхідних кишенькових фільтрів, установка дизельного теплогенератора і рекуператора, регулюючої заслінки - шибера.

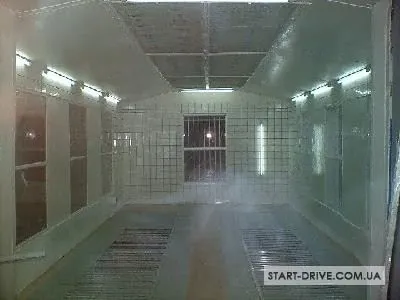

• Пристрій освітлення. Монтаж світлодіодних ламп по стельові стіновий схемою: верхній пояс - під стелею в кутках (нахил 45 0), нижній пояс - горизонтальний на висоті 1,2 метра.
• Підключення системи автоматичного управління з обов'язковими датчиками контролю та безпеки.

Даний план є зразковим, але він значно спрощується при частковому саморобному виробництві фарбувальної камери. Систему повітряного обігріву з автоматикою краще придбати одним блоком для забезпечення всіх режимів роботи камери і щоб установка не викликала додаткових труднощів.

Фарбувальна камера своїми руками не є дешевим проектом, який можна реалізувати швидко і безтурботним. Бажання заощадити завжди буде вимагати більшої витрати часу і зусиль на планування і настройку роботи обладнання. Наймаючи робітників для виконання споруди фарбувальної камери, але не контролюю процес і не розуміючи основні принципи пристрою всього обладнання важко буде сподіватися на якість. Купівля готової камери і послуга "шеф-монтаж" коштуватимуть значно дорожче, що так само не прийнятно для початку бізнесу.

Щоб саморобна фарбувальна камера була на рівні заводського варіанту, варто переплатити при влаштуванні найважчою системи - повітряного обігріву. Виконавши всі необхідні роботи по влаштуванню фарбувальної камери своїми руками, за установкою і налагодженням роботи обладнання для сушіння можна звернутися до фахівців. Так ваші гроші будуть вкладені розумно, і при фарбуванні навіть перших автомобілів не виникне проблем.
