фановий стояк
У цій статті спробуємо розібратися, що таке фановий стояк і зрозуміємо, чому цього елементу вашого будинку необхідно приділити пильну увагу.
Якщо дивитися на систему каналізації без підключення санфаянса, то ми побачимо просто трубу певного діаметру. Тут важливо зрозуміти, що початок це труба бере з каналізаційного колодязя, септика і так далі. При цьому ця труба повинна кудись вийти.
А що відбувається в цих злачних місцях? В колодязях, септиках відбувається скупчення або прийом і подальше транспортування каналізаційних стоків.
При цьому для будинків каналізація практично завжди перебувати в порожньому стані. А ось з колодязя або септика в трубу йде запах і пари від стічних вод. Таким чином, система каналізації працює як димар. У ньому створюється природна тяга.
Друге властивість каналізаційної системи починає проявлятися при її роботі. Наприклад, ми спускаємо воду з унітазу, і в трубу потрапляє близько 4-8 літрів води. Отже, на якийсь час труба заповнюється водяною пробкою і виходить ефект шприца або поршня.
Але якщо припустити, що ця водяна пробка рухається в бік колодязя де немає ніяких перешкод, то з боку сантехнічних приладів в трубу повинен надходити повітря для того, щоб ця пробка просувалася і не створювала вакуум.
Але так як всі сантехнічні прилади підключаються до системи каналізації за допомогою гідрозатвори або сифона по-простому. Отже, безперешкодного доступу повітря для руху водяній пробки немає. Ось чому за законами фізики утворився вакуум починає заповнюватися повітрям із зовні.
Таким чином, заповнення вакууму відбувається примусово через гідрозатвор унітазу, раковини, пральної машини, ванни і так далі. Тобто через найлегший або мало заповнений сифон, по шляху найменшого опору.

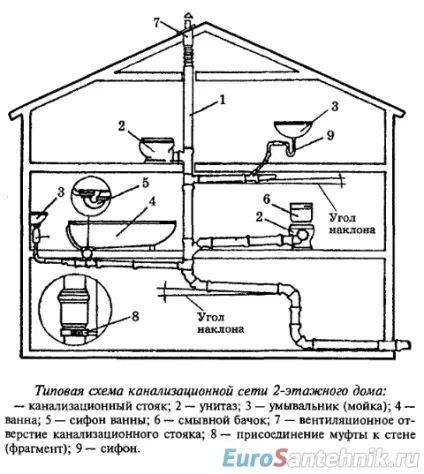

Отже, необхідно на стадії проектування вашої системи каналізації залежить фановий стояк. Фановий стояк - це та ж труба нашої системи каналізації. Але вона служить як би її продовженням з висновком на горище або через дах. Будучи при цьому невід'ємною частиною всієї системи каналізації.
І тоді наша труба від колодязя або септика йде по грунту, підвалу, по дому і виходить на горище, то тепер при будь-якому навантаженні на каналізацію у вигляді максимальних стоків, не дозволить їй задихнутися.
Бо якщо перекласти з англійської FAN, то ми побачимо? що саме йде розмова про вентиляторі або вентиляції. Вона може бути як примусовою, так і природною. Отже, система каналізації постійно вентилюється, тому що в ній створюється природна тяга.
За СНиП фановий стояк необхідно виводити після самого останнього сантехнічного приладу. Бо ж не тільки з унітазу зливається відразу і багато води, а ще й при зливі повної ванни. При цьому якщо з унітазу в трубу на деякий час потрапляє 4-8 літрів, то з ванни протягом декількох хвилин зливається 200-300 літрів води.
Але часто, в силу непереборних конструктивних особливостей наших приміщень, ми не можемо забезпечити монтаж фанів стояка після останнього приладу. Тоді можна змонтувати фановий стояк якомога ближче до унітазу.
А до найдальших сан приладів змонтувати труби більшого діаметру. Наприклад, якщо на ванну, душ або пральну машину рекомендують труби каналізації дм 50 мм, то я рекомендую змонтувати труби дм 70 або навіть 100 мм.
Тоді при максимальному зливі в трубі буде утворюватися водяна пробка. При цьому ми виключимо клекіт і забезпечимо постійну вентиляцію всієї системи каналізації.
Окремо хочу сказати про діаметр фанів стояка. За правилами фановий стояк монтують трубою того ж діаметру, що і основна система каналізації. Якщо діаметр каналізації 150, то і фановий стояк необхідно монтувати цим же діаметром.
Але знову ж таки, якщо каналізація основна буде захована в підлозі, то фановий стояк піде в самому приміщенні. І не завжди є можливість обіграти його коробом або заховати в конструкції стін.
У такому випадку, якщо у вас на всій вашій каналізації підключений всього один унітаз, одна мийка, ванна і пральна машина, то фановий стояк можна зробити діаметром 50 мм як виняток. Або спробувати заховати фановий стояк в стіну

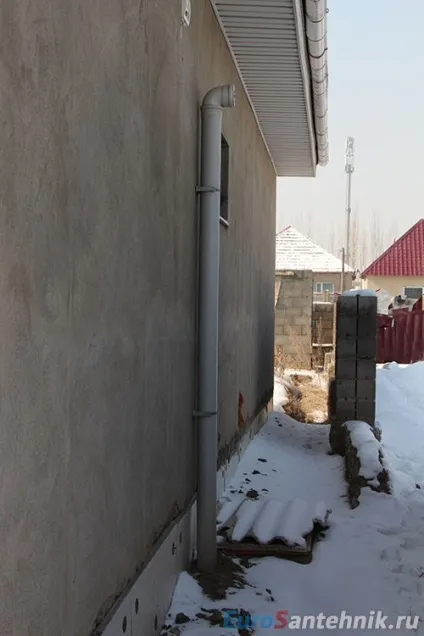

або змонтувати по зовнішній стіні будівлі.
На завершення кілька слів про те, як правильно вивести фановий стояк на горище. Якщо горище у вас нежитловий, то просто виводите фановий стояк на горище на висоту до одного метра і поставте на нього заглушку з отворами або шматок труби з прорізами. Це робиться для того, щоб в трубу не були птахи та інші тварини.
Якщо у вас житлова мансарда, то виводите фановий стояк під коник вашої даху або навіть назовні через дах за всіма правилами влаштування покрівлі. Інакше при вітрі з боку фанів стояка на мансарді буде присутній неприємний запах каналізаційних стоків.
Звертайте пильну увагу на пристрій фанів стояка і у вас не буде стороннього шуму і неприємного запаху.
