Енерготехнологічні схеми - довідник хіміка 21

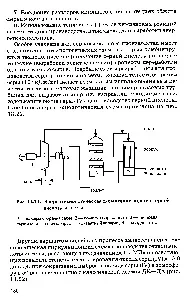

Таким чином. сучасне виробництво аміаку складається з двох стадій пригот овлення АВС і перетворення її в аміак, представляючи єдину енерготехнологічна схему, в якій поєднуються операції отримання АВС, її очищення та синтезу аміаку і ефективно використовуються теплові ефекти всіх стадій процесу. що дозволяє в кілька разів знизити витрати електроенергії. На рис. 14.7 наведена принципова схема виробництва аміаку. відповідає розглянутим вище хімічної схемою. [C.195]

При отриманні аміаку споживаються значні кількості оборотної води. що веде до забруднення водних басейнів. Використання енерготехнологічної схеми в агрегатах великої одиничної потужності дозволило істотно скоротити потреби в оборотній воді. Так, від загальної кількості споживаної води близько 2% втрачається в градирнях при випаровуванні і близько 3% виводиться із системи з метою підтримки необхідної чистоти оборотної води. [C.207]

Енерготехнологічна схема сучасних великотоннажних агрегатів побудована таким чином. що при пуску контактного апарату подачу аміаку в нього починають тоді, коли повітряні компресори досягають необхідного навантаження і через контактні [c.44]

У виробництві аміаку впроваджені енерготехнологічні схеми і агрегати потужністю 400-450 тис. Т / рік. З впровадженням таких агрегатів собівартість аміаку зменшується на 40%, чисельність основного персоналу - в 2 рази, значно знижується питома металоємність обладнання. К.к.д. використання паливно-енергетичних ресурсів перевищує 50%, що дозволяє на 20-25% знизити енергоємність процесу, або на [c.200]

МАЛ. У1І-5. Оптимальна замкнута енерготехнологічна схема виробництва сірчаної кислоти з сірки під тиском [c.224]

Сучасні установки. експлуатовані під підвищеним тиском і комбіновані, розроблені за принципом енерготехнологічної схеми. Енергія газів, що відходять і теплота реакції окислення аміаку використовуються на цих установках для стиснення повітря і нітрозних газів. а також для отримання пара. Схемою передбачено також можливо більш повне використання низькопотенційної теплоти. [C.105]

Синтез може бути проведений в поличному реакторі з фільтруючими шарами каталізатора при адіабатичному режимі в кожному шарі або в трубчастому реакторі або політермічні режимі, або в підвішеному шарі каталізатора при ізотермічних умовах. В даний час виробництво метанолу здійснюють в основному на низькотемпературних медьсодержащих каталізаторах в високоефективних агрегатах великої одиничної потужності по енерготехнологічної схемою, що забезпечує власні потреби в парі і електроенергії. Вихід метанолу складає близько 4% за один прохід. [C.166]

Капітальні витрати на НПЗ при здійсненні енерготехнологічної схеми перевищать витрати ва печі ЛК-бу на 30 илн.руб. [C.143]

Однак, за рахунок виключення будівництва ТЕЦ. енерготехнологічна схема забезпечує економію капітальних витрат без урахування капвкладень у видобуток нафти на 3,3 млн.руб. [C.145]

Продуктивність подібних установок проектується до 2500 т / добу. по моногідрату. Застосування енерготехнологічних схем у виробництві сірчаної кислоти дозволяє підвищити ефективність використання сировини і суттєво інтенсифікувати весь цикл виробництва. [C.181]

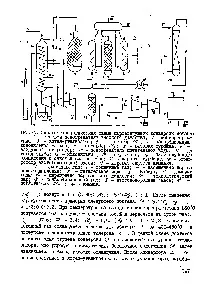

Ріс.74. Енерготехнологічна схема пароповітряної конверсії метану

В даний час великі виробництва аміаку, метанолу та водню будуються по енерготехнологічна схемами. Розрахунок ЦЕ значно ускладнюється, тому що додаються блоки розрахунку генераторів пара високого тиску. парових турбін і компресорів, які жорстко пов'язані з технологічними блоками. [C.281]

ПЬрокое поширення набули енерготехнологічні схеми, в яких механічна енергія. необхідна для приводу компресорів. виробляється безпосередньо на установці. Досягнутий високий ступінь утилізації тепла. [C.140]

Енергетичний ККД для енерготехнологічної схеми, що виробляє електроенергію, буде [c.299]

При виробництві аміаку в агрегатах великої одиничної потужності по замкнутій енерготехнологічної схемою різко знижує споживання електроенергії [70, 72], так як використовується внутрішнє тепло. а отже, відпадає необхідність в будівництві енергостанції потужністю 70 тис. кВт. Це в свою чергу веде до зниження забрудненості повітряного басейну димовими газами. Економія електроенергії в перерахунку на природний газ, який спалюється на теплових станціях. становить 200 м H4 / I т NH3. [C.208]

Каті видно на малюнку, для досліджуваного прикладу існує ділянку шару каталізатора з практично постійною температурою Гшах, на якому не відбувається утворення метанолу. Від цієї ділянки можна звільнитися, або зменшивши кількість каталізатора при тривалості циклу з = 10 хв, або збільшивши час циклу залишаючи незмінним кількість каталізатора. Однак представляється доцільним використовувати його для створення енерготехнологічної схеми синтезу метанолу. Так, якщо шар каталізатора розділити на дві частини і помістити між ними теплообмінник із зовнішнім хладоагентом або котел-утилізатор. то це призведе не тільки до утилізації тепла реакції синтезу в зоні максимальних температур, а й, як буде показано нижче, до збільшення виходу метанолу. Байпасна лінія повз теплообмінника може служити для легкого регулювання температури на вході в другій по ходу газу шар каталізатора ТГН. Газ повинен входити в другій шар каталізатора з такою температурою ТГН, при якій істотна швидкість синтезу. [C.219]

Розглянуті вище схеми є чисто технологічес1оші. Енергія для стиснення газів і інших цілей підводиться з боку. Більш економічними є енерготехнологічесше схеми. При отриманні синтез-газу методом автотермічний конверсії такі схеми можуть бути легко здійснені. Як приклад на ріс.74 представлена ​​енерготехнологічна схема виробництва аміаку пароповітряної конверсією природного газу. [Розроблена в Інституті газу АН УРСР. [C.246]

Енерготехнологічна схема "Пульман - Келлог" (рис. Л, ред). Аміачні комплекси. розроблені і спроектовані компанією "Келлог", продуктивністю від 600 до 1500 т / добу аміаку, отримали найбільш широке расгфостраненіе у всьому світі. За цією схемою Вира бативает не менше половини світового виробництва аміаку / 2, 9. [C.253]

Одним із шляхів підвищення ефективності виробництва аміаку, метанолу та водню є застосування енерготехнологічних схем з парогазовим циклам. в якому в якості робочого тіла використовується не тільки водяну пару, а й продукти згоряння палива / 16, 103, 109, 110]. Така схема стосовно пароповітряної конверсії була розглянута вище (див. Рис. 74). При парової конверсії в високонапірної камері розташовуються реакційні труби. заповнені каталізатором. Це значно ускладнює конструкцію апарату. Складнішою стає і вся схема. Мабуть, це є причиною того, що схеми з парогазовим циклом в промиоіенность не запроваджено. Але енергетичний к.к.д. такої схеми приблизно на 10 вище / 16, 10. ніж схе- [c.300]

Найбільшу перевагу, очевидно, буде віддано енерготехнологічна схемами газифікації високосірчистих залишків нафти. В таких схемах газифікацію і знесірчення палив об'єднують, отримуючи теплову та електричну енергію з застосуванням яа станції газогенераторів. наприклад схема фірми 8hell [53]. [C.143]

Очищення технологічних газів (1977) - [c.384]
