Elm327 - як користуватися діагностичним сканером

Однак перш ніж приступити до експлуатації пристрою, необхідно уточнити сумісність сканера для діагностики з вашим автомобілем.

З якими автомобілями сумісний сканер

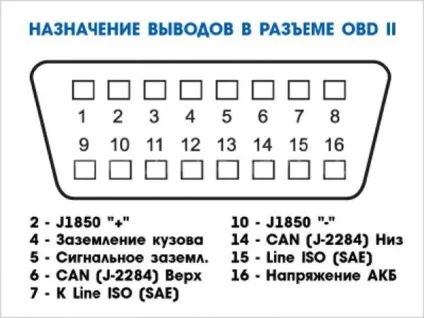

Щоб визначити який автосканер підходить для особистого авто, досить визначити протоколи обміну даними. Для цього необхідно поглянути на колодку OBD-2 і уточнити, які контакти на ній присутні:

У всіх описаних вище випадках можна сміливо користуватися сканером ELM327. Крім цього, він буде безперешкодно працювати з протоколами:

SAE J1850 PWM / VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.

Як правило, автосканер ELM327 без проблем встановлюється і підключається на будь-який автомобіль.

Як підключити на Android

Для підключення сканера ELM327 використовується спеціальне гніздо, яке розташоване під рульовою колодкою автомобіля (в салоні).

Завантажити в Google Play невелику утиліту Torque. Ця програма вважається найкращим, тому що воно дозволяє додатково зчитувати помилки систем авто.

Через деякий час встановиться з'єднання, і можна буде приступати до діагностики систем автомобіля.

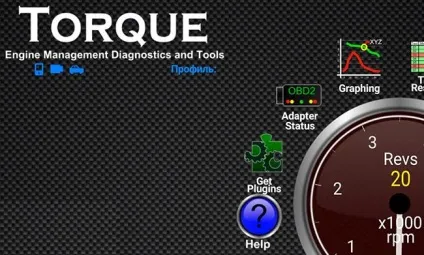

інтерфейс програми

Якщо говорити про ELM 327 interface OBD 2, то він інтуїтивно зрозумілий. Після установки підключення необхідно дочекатися, поки миготлива іконка з зображенням автомобіля не перестане моргати. Якщо все було правильно, то, пристрій відразу почне працювати.

Розберемося, як користуватися автосканером, а точніше, які з іконок програми Torque нас будуть найбільше цікавити:

OBD Check Fault Code - дозволяє вважати і розшифрувати можливі помилки автомобіля.
Realtime Information - лічильники, які відображатимуть показники параметрів двигуна в реальному часі. Користувач може самостійно вибирати і додавати лічильники, які йому потрібні. Для цього необхідно натиснути «Додати екран».

Map View - показує маршрут пересування.

Під час руху автомобіля водій може дивитися за показниками датчиків тиску, швидкості, витрати палива і багато чого іншого.

Якщо ж ви хочете отримувати більш розгорнуті дані про системи авто, то рекомендується підключитися до сканера ЕЛМ через ПК.

Як підключити на Windows

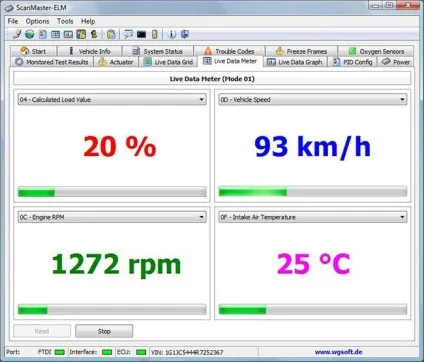

Щоб розібратися, як підключити сканер до комп'ютера необхідно завантажити програму ScanMaster.

Корисно! Перед використанням програми, завантаженої з мережі, її потрібно правильно встановити. Для цього, спочатку знайдіть файл з назвою «Key» або «Keygen» і згенеруйте ключ доступу. Після цього можна запускати інсталяційний файл з розширенням «.exe».

Після цього необхідно:

Підключити сканер в роз'єм в автомобілі.
Завести двигун машини.
Зайти в панель управління комп'ютера і перейдіть в розділ «Пристрої Bluetooth».
Натиснути «Додати пристрій» і встановити галочку поруч з «Пристрій готовий до виявлення» і вибрати «Далі».
Деякий час буде здійснюватися пошук доступних пристроїв, після чого автосканер підключиться до ноутбука.
Натиснути «Далі».
У вікні необхідно вбити один зі стандартних кодів 0000, 1111, 1234 або 6789.
Знову натиснути «Далі».
Дочекатися автоматичної інтеграції пристрою з ПК і натиснути «Готово».

На цьому установка ПО для сканера завершена.

Як підключити до iPhone або iPad

Щоб дістати свій власний діагностичний центр для перевірки роботи автотранспортного засобу не обов'язково підключатися до сканера через блютуз. Більш сучасні моделі Елм оснащені Wi-Fi модулем, який дозволяє використовувати для отримання даних практично будь-який портативний пристрій.

Розглянемо, як встановити таке з'єднання:

На цьому настройка укладена. Знаючи, як користуватися сканером ELM 327, досить встановити будь-який додаток для швидкої діагностики і прописати в її настройках ті ж самі параметри IP і порту.

Однак варто враховувати, що при налаштуванні приватних сканерів можуть виникнути труднощі.

Найбільш часті помилки при підключенні

Проблеми, які можуть виникнути при з'єднанні:

Сканер не підключається до ЕБУ. Таке може статися з кількох причин: прилад не підходить для марки / моделі авто, невірно підібраний перехідник або програма. Іноді водій забуває пройти ініціалізацію. Рідше підключення не відбувається через банальну механічної поломки - вийшов з ладу запобіжник, який відповідає за роботу роз'єму OBD II.
ELM327 не вказує дані в реальному часі (наприклад, витрата палива). Справа в тому, що дана функція доступна тільки під час руху автомобіля.
Автосканер НЕ зчитує або не скидати помилки. Часто для активації пристрою потрібен працюючий двигун, тому досить просто запустити мотор. Деякі дешеві моделі ELM327 не вміють обнуляти помилки ABS, це можна вирішити, але потрібна модифікація приладу.
