Електрозварювання - як правильно варити труби, види пальових швів і як видалити шлак

Що таке зварювальний шов

Зварювальні шви по металу являють собою нероз'ємне з'єднання, яке робиться за допомогою зварювання під впливом високих температур.

Зварні з'єднання мають кілька зон з'єднання, які утворюються під час самого процесу зварювання:

1. Зварений шов - цю ділянку зварного з'єднання утворюється внаслідок кристалізації або в результаті будь-якої деформації, які відбулися під час зварювання. Найчастіше мають місце і кристалізація, і деформація в місці зварювання.
2. Метал шва - утворюється в результаті плавлення основного металу. Як правило, розплавлену або оплавлену частина конструкції з'єднують з необхідним елементом за допомогою «прилипання». Після охолодження металу шва, скріплення повністю завершується.
3. Основний метал - це та основна частина, яка піддається плавлення або зварювання.
4. Зона сплаву - ця зона зазвичай знаходиться на кордоні або між основним або металом шва.
5. Зона термічного впливу - це ділянка основного металу, яка не піддається розплавлення, але структура і властивості якого змінюються в результаті нагрівання при зварюванні або наплавленні.

Так, зварні шви можуть ділитися на кілька типів:

Стикові - цей тип з'єднання складається з двох елементів, які примикають один до одного торцевими поверхнями. Даний тип зварних швів дуже легкий в технічному побудові і використовується досить часто.

Нахлёстанное - це той тип, в якому все зварні елементи розташовуються паралельно один до одного. Найчастіше вони повинні додатково частково перекривати один одного.

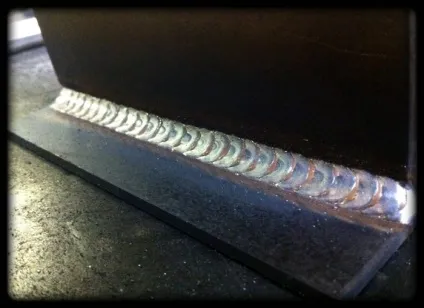

Кутове - в цьому типі зварного з'єднання все елементи зварюються між собою під певним кутом.

Таврове - даний тип з'єднання схожий з кутовим, але тут потрібно приварювати виключно до бічної поверхні.

Торцеве - тут вам потрібно буде приварювати бічні поверхні матеріалу один до одного.

основи електрозварювання

Розібравшись з видами і типу з'єднань зварних швів, можна переходити до основ електрозварювання. Якщо ви плануєте навчатися самостійно, то вам необхідно буде запастися усіма необхідними матеріалами. Так як з першого разу практики вас, швидше за все, чекає невеликий провал, то краще запастися великою кількістю матеріалу.

Також важливо знати деякі терміни і позначення перед початком робіт:

1. Зварна дуга - це розпечений до неймовірно високих температур (близько 5-7 тисяч) газ, так що звертатися зі зварюванням потрібно гранично акуратно, інакше ви ризикуєте завдати собі або іншим серйозні опіки.
2. Дугове зварювання - цей вид зварювання робиться за допомогою електричної дуги, яка нагріває газ до неймовірно високих температур. При зіткненні з поверхнею металевого виробу, метал починає плавитися внаслідок чого утворюється так звана - «зварювальний ванна». Після охолодження металу з'являється зварний шов.
3. Аргонодуговая зварювання - практично, як дугового вид зварювання, тільки в якості розігрівається газу тут необхідно використовувати аргон. Даний вид зварювання дуже добре підходить для різних прутів арматури товщиною не більше 5 міліметрів.

Підготовчі роботи

Коли ви впевнені, що убезпечили себе від випадкової іскри або опіку, вам потрібно придбати всі необхідні інструменти для робіт. В їх число входять:

1. Вам в обов'язковому порядку знадобиться сам зварювальний апарат.
2. Також потрібен буде невеликий комплект електродів, які буде проводити достатню кількість електрики для нагріву газу до потрібної температури.
3. Спеціальний невеликий молоточок, який знадобиться для того, щоб оббивати непотрібний шлак.
4. А також щітка з жорсткими ворсинками для видалення різного роду сміття.
5. Трансформатор. Завдяки йому звичайний змінний електричний струм, який проходить через наші розетки, буде перетворено на постійний. Більшість сварок на світовому ринку працюють тільки за допомогою постійного струму.

Як правильно варити електрозварюванням

Коли все готово для початку зварювального процесу обов'язково ретельно перевірте поверхню тих елементів, які збираєтеся зварювати між собою, на наявність на них іржі або будь-яких інших дефектів. При виявленні таких, рекомендується спробувати їх усунути або замінити дефектні елементи на більш якісні.

Тепер, коли все готово до роботи можна приступати:

1. Спочатку потрібно прикріпити спеціальний затискач маси до своєї робочої заготівлі та вставити електрод в тримач на зварюванні. Потім потрібно спробувати підпалити дугу. Електрод необхідно встановлювати під кутом близько 70 градусів щодо заготівлі. Для підпалювання дуги, необхідно провести по заготівлі електродом зі швидкістю приблизно 7-10 см в секунду. З боку це буде виглядати так, як ніби ви підпалює сірник. При появі характерного тріску і іскор загориться сама газова дуга. Якщо все це сталося, то значить у вас все вийшло.
2. Потім, встановлюємо електрод приблизно під таким же кутом. Після установки вам буде необхідно стикнутися з робочою заготівлею, і тут же трохи підняти електрод так, щоб в результаті вийшов невеликий зазор в 3-5 міліметрів між поверхнею металу і електродом. Після зіткнення з металом дуга починає горіти. Однак буде плавитися не тільки метал заготовки, а й самої дуги. Намагайтеся підтримувати розміри зазору і одночасно переміщати електрод по горизонталі або вертикалі (залежить від того в яку сторону вам потрібно).
3. Також під час процесу зварювання, якщо ви наблизилися дуже близько (також це може бути пов'язано з малим напругою) до поверхні металу, то ваш електрод може прилипнути. Для того щоб він отлип, поводите їм з боку в бік. Потім назад запаліть дугу.
4. Намагайтеся якнайкраще налаштувати трансформатор. Адже якщо струму буде занадто багато, то метал розплавиться, як масло, а якщо струму занадто мало, то дуга просто згасне.

Як правильно варити шов

Трохи розібравшись з роботою дуги і самої зварювання приступаємо до виконання швів. Шви в нашому випадку діляться тільки на горизонтальні і вертикальні.

Нижче розташована невелика інструкція для кожного з цих типів:

1. Горизонтальний шов

Робити такий шов простіше простого. Достатньо всього лише поступово вести дугу по горизонталі, дотримуючись зазор в 3-5 міліметрів. Також бажано якомога краще закріпити матеріал, на який вам потрібно зробити шов.

При зварюванні потрібно вести дугу не сильно швидко, але і не сильно повільно - це потрібно для того, щоб зазор між металевими матеріалами поступово залився оплавилася металом і при цьому встиг охолонути.

Дуже бажано намагатися не переривати шов, інакше сплав може вийти нерівним.

2. Вертикальний шов

Процес зварювання вертикальних швів досить сильно схожий з процесом зварювання горизонтальних швів, тільки в цьому випадку вам потрібно зварювати під іншим кутом. Найголовніший принцип у зварюванні вертикальних швів - це дотримуватися певний правило - ніколи не вести дугу надто швидко або занадто повільно. Так як в цьому випадку якщо метал буде піддаватися великим нагріванню (дуга йде занадто повільно) він буде потроху стікати вниз, а за умови, що дуга йде занадто швидко у вас може вийти неякісний шов.

Ваше завдання повинна полягати в тому, щоб злити обидві кромки, плавлячи їх зварювальної дугою, одночасно направляючи туди ж краплі металу з розпеченого до стану рідини кінця електрода.

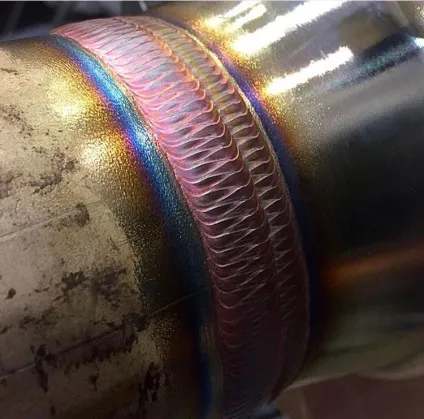

Як правильно варити труби

Процес зварювання труб за допомогою електрозварювання досить трудомісткий і вимагає певного рівня майстерності й акуратності. Якщо ви бажаєте самостійно вчиться зварювати труби, то краще за все дня початку спробувати труби на товстому металі.

1. Розкладаємо все труби на спеціальному столі або стенді, на яких вам буде зручно з ними працювати.
2. У цьому способі вам потрібно буде зварювати трубу в два кроки. Перший крок зварює перший півкільце в одну сторону, потім друге в іншу. Тут слід використовувати методику ведення «зверху вниз», використовуючи 4-міліметровий електрод з органічним напиленням.
3. Якщо ви зварюєте труби з маленьким діаметром, намагайтеся їх зварювати безперервної дугою, якщо ж діаметр труби великий, то зварюють її за допомогою способу, наведеного в 2-му пункті.

Як видалити шлак

Під час проведення робіт у вас може утворитися різного роду дефекти в місцях сплаву - шлак. Перед тим як приступити до збирання шлаку, необхідно дати шву охолонути. Коли ви переконалися, що шов охолов, постукайте по ньому невеликим молотком (найкраще придбайте спеціальний для видалення шлаку).

Після постукування шлак основний шар шлаку відлетить сам, що залишилися шари можна прибрати за допомогою наждачки.

•
