Останнім часом досить популярною вважається прокладка електричних кабелів в трубах. Монтувати ці труби можна практично де завгодно. Найчастіше труби монтують в стягуванні підлоги або штукатурці стін. Електропроводка в трубах має низку значних переваг, до яких відносяться:

Значне скорочення довжини лінії. При прокладанні кабелю, таким чином, ви можете заощадити свої кошти на його довжині.
Кабель завжди можна буде перетягнути без руйнування цілісності стіни.

Електропроводка в трубах

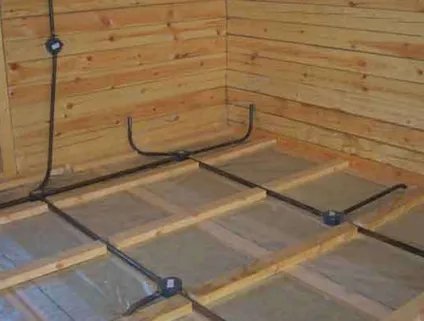

При прокладанні проводів в трубі по підлозі ви значно заощадите довжину траси. Все що відходять лінії проводів повинні спуститися на підлогу, і проходити до місць установки розеток і вимикачів. При цьому виді прокладки вам слід врахувати, що лінія від електрощитка в першу чергу повинна підніматися до розподільній коробці. Робити підключення коробки через розетку ні в якому разі не можна. Якщо це станеться, то при підвищенні навантаження проводу можуть просто спалахнути. Розетки в цьому випадку повинні підключатися за допомогою перемичок.

На цій картинці ви можете побачити інформацію про правильне підключенні розетки від електрощитка. Гофрована труба для електропроводки відмінно підійде для розведення прихованого типу. Вона є більш еластичною, ніж металевий продукт. ПВХ труби зазвичай використовують для відкритої проводки. Труби можуть бути з протяжкою або без неї. Протяжка необхідна тільки в тому випадку, якщо вам необхідно швидко протягнути кабель. Для цього до протяжке прив'язується дріт і просто простягається. Ретро проводку також можна виконати в трубі.

Металеві труби найкраще застосовувати для дерев'яних покриттів. Вони здатні забезпечити надійну пожежну безпеку вашого будинку. Кріпити металеві труби необхідно за допомогою спеціальних скоб.

Перевагу використання ПВХ і ПНД труб

Електропроводка в трубах ПНД і ПВХ має ряд переваг. До основних переваг ви можете віднести:

Для кріплення труб більше не буде потрібно використовувати зварювальний апарат.
Ці продукти мають меншу вагу.
На них не виникає корозія.
Термін їх експлуатації може становити до 50 років.
При необхідності труби невеликого діаметру можна згинати.
ПВХ труби будуть виглядати набагато краще, ніж металеві при прокладці відкритої проводки.
Пластикові труби мають відмінні ізоляційні властивості.
У цій продукції не збирається волога.

ПВХ труби для електропроводки

ПВХ труба для електропроводки вважається найбільш кращим варіантом. Прокласти проводку в ПВХ трубі ви можете самостійно.

Для прокладки проводки за допомогою цього способу вам можуть знадобитися додаткові деталі: трійники, з'єднувачі, хрестовини і додаткові повороти.

Для їх кріплення на підвісній стелі ви можете використовувати дюбель стяжки. Для кріплення труби на видних місцях необхідно використовувати будівельний рівень. На стіні труба буде кріпитися за допомогою кліпси.

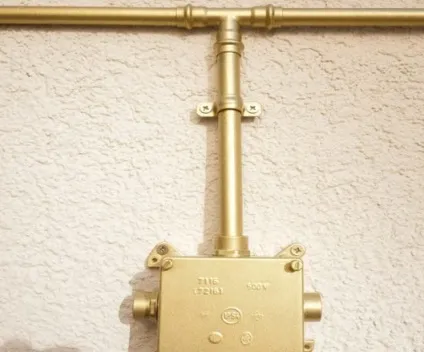

Електропроводка в металевій трубі

Металеві труби для електропроводки останнім часом вважаються менш поширеними. Багато людей починають від них відмовлятися. Використовувати ці труби рекомендується для підстав, які можуть займатися. Їх установка займає більше часу, ніж подібний монтаж пластикової продукції. Між собою труби необхідно з'єднувати за допомогою зварювання або різьблення. Для того щоб зігнути трубу потрібно використовувати трубогиб.

Всі металеві поверхні обов'язково необхідно заземлити. Монтаж металевої продукції повинен проходити з ухилом для того, щоб в них не збирався конденсат. Як бачите, процес кріплення металевої труби досить трудомісткий. Він забирає не тільки багато часу, а й грошей. Штроблення стін для прокладки цієї проводки можна не виконувати.

Проводка в ПНД трубі

ПНД труба для електропроводки вважається найбільш кращим і оптимальним варіантом. Вони мають широке поширення і застосовуються не тільки для водопроводу, але і для прокладки електропроводів. Сьогодні ПНД труби використовують для монтажу проводки в підлозі. Іноді їх використовують для прокладки кабелю в грунті. Ці труби можуть бути не тільки гладкими, але і гофрованими.

ПНД труби краще вибирати гладкі. Цей варіант вважається оптимальним. Кріпити їх необхідно за допомогою спеціальних скоб. У продажу ви зможете знайти широкий асортимент додаткових продуктів. До них відносяться: з'єднувачі, муфти і відводи. У тих місцях, де проводка буде переходити від статі до стіни необхідно використовувати з'єднувачі з кутом в 90 градусів.

ПНД продукцію ні в якому разі не можна згинати інакше вона зламається. Завжди потрібно відрізати тільки цільні шматки. Для затягування проводки в трубу в складних місцях можна використовувати капронову нитку.
