Електропроводка під гіпсокартоном в приміщенні

Монтаж за допомогою гіпсокартонних листів (скорочено ГКЛ, а в народі просто гіпсокартону), допомагає приховати дефекти стін, і є більш дешевим методом, ніж вирівнювання за допомогою інших методів.

Логічно, що кабелі, розподільні коробки, вимикачі і розетки приховують під гіпсокартон (маються на увазі спеціальні підрозетники - монтажні коробки для вимикачів і розеток). Найпростіше монтаж електропроводки зробити ще в процесі монтажу ГКЛ, після установки профілів, і перед укладанням листів гіпсокартону.

Електропроводка під ГКЛ є прихованою

Спочатку розраховують перетин проводів кабелю (ВВГнг. ВВГнг-LS) електропроводки, виходячи з навантаження, потім визначають місце розташування побутових приладів і вимикачів, і відповідно їм планують вузли розгалуження проводки, які будуть проводитися в розподільних коробках.

Оскільки електропроводка, і її складові - кабелі, розподільні коробки, вимикачі і розетки ховаються в гіпсокартоні, то така проводка вважається прихованою, вона повинна укладатися в гофре з негорючого матеріалу.

монтаж кабелю в гофре між профілями

Прокладають гофру в просторі між металевими профілями і стіною. Якщо стеля також зашивається гіпсокартонними листами, і в ньому передбачається установка точкових світильників, то логічніше буде провести монтаж електропроводки на стіні під стелею, зробивши розводку для освітлення, спускаючи відводи вниз для підключення вимикачів і розеток.

монтаж проводки під стелею для освітлення

Кріпиться гофра з кабелем за допомогою спеціальних кліпс, прикріплених до шурупів, які вкручуються в дюбелі. Отвори під дюбелі висвердлюють за допомогою перфораторного свердла.

Кліпсовой кріплення для гофри

Особливості монтажу електропроводки під ГКЛ

Вимикачі і розетки розміщуються в гіпсокартоні на звичайній висоті, так щоб було зручно ними користуватися.

Згідно ПУЕ до розподільних коробок повинен бути забезпечений доступ, тому слід передбачити знімні панелі навпроти коробок, або використовувати розподільні коробки, які монтуються в гіпсокартоном аркуші за допомогою спеціальних лапок, також як і підрозетник розетки, розроблений під гіпсокартон.

Установча коробка для гіпсокартону

Розгалужувальні коробки також повинні бути виготовлені з негорючого матеріалу. Загалом, до даної електропроводці, пред'являються такі ж вимоги, як і до прихованої проводки, з умовою, що розміщувати вимикачі і розетки можна в гіпсокартоні тільки застосовуючи спеціальні підрозетники, спеціально розроблені для цих цілей.

місце під распредкоробкі

Захищена гофрой електропроводка може розміщуватися в профільних конструкціях. У місці переходу кабелю через профіль, в ньому роблять отвір, прорізаючи радіальні лінії, за якими відгинають пелюстки, які будуть охороняти гофру і ізоляцію кабелю від перетирання об гостру кромку.

Допускається застосування гофри, якщо стіни (цегляні або бетонні) з одного боку, і ГКЛ з іншої не поширюють горіння. З цієї причини краще використовувати негорючий вид гіпсокартону. Якщо ж гіпсокартонними листами зашиті стіни в дерев'яному будинку, то гофра не допускається, тільки металеві труби.

Монтаж кабелю під гіпсокартоном в стіні

Особливості монтажу специфічного підрозетника

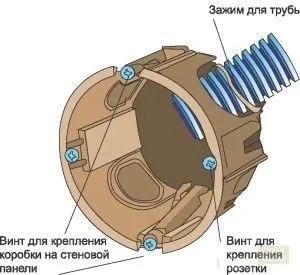

Подрозетник для гіпсокартону відрізняється від звичайного тим, що він має спеціальні розпори з тильного боку, за допомогою яких циліндр підрозетника притискається до зворотної сторони гіпсокартонноголіста.

Подрозетник для гіпсокартону з гвинтом і розпором для закріплення

Даний циліндр також має кромку з лицьового боку, яка впирається в зовнішню поверхню аркуша, не дозволяючи підрозетників втопитися в отворі, яке висвердлюють свердлом-коронкою. Таким чином, подрозетник розетки затискається в гіпсокартоні між двома його поверхнями.

установка декількох розеток в гіпсокартоні

Фіксують лапки не заважають при приміщенні підрозетника в отвір, але вони повертаються в потрібне положення після прокрутки шурупів затяжки. Протяжка кабелю проводиться через спеціальний отвір в тильній стороні циліндра, яке виламується в потрібному місці.

Існують також подрозетники, призначені для блоку розеток, в цьому випадку вони з'єднуються за допомогою спеціальних з'єднувачів, через які простягаються дроти.

монтаж підрозетників в гіпсокартоні

Протяжка кабелю розетки під встановлений гіпсокартон

Не потрібно демонтувати всі листи гіпсокартону - можна обійтися частковим демонтажем - далеко не завжди стандартний лист гіпсокартону протягнуть від стелі до підлоги - зверху, чи знизу монтаж здійснений за допомогою обрізаних шматків, їх треба знайти і демонтувати.

Знаходять їх профілі кріплення за допомогою металошукача або потужного магніту - відстань між ними буде мати іншу розмірність. Можна також простукувати - менший лист буде видавати більш високий звук.

Після демонтажу даних листів утворюється ніша, в якій буде нескладно протягнути гофру з кабелем. Отвір для розетки просвердлюють в гіпсокартоні в потрібному місці, і в залежності від того, де зняті листи гіпсокартону, спускають кабель від отвори підрозетника (якщо ніша утворилася внизу), або до отвору, якщо частковий демонтаж проведений нагорі.

просвердлення отвори під розетку

Поперечний профіль також може перешкодити проштовхування кабелю, тому застосовують підвіс на міцній нитці або дроті, посмикуючи його, домагаються, щоб він опустився на потрібну висоту, де підвіс перехоплюють пальцями.

Горизонтальна прокладка кабелю розетки під закріплений гіпсокартон

Для прокладки горизонтального кабелю підключення розетки проштовхують під гіпсокартон спеціальну протяжку у вигляді металевої струни. Для цих цілей може підійти справжня басова струна від фортепіано, або спеціалізована протяжка з металевим наконечником.

Дану протяжку проштовхують між профілями і стіною, іноді прокручуючи, якщо вона буде впиратися в профіль, просуваючись у напрямку до отвору підрозетника. Коли наконечник протягання обійде профіль, за яким знаходиться отвір, наконечник струни може виявитися на підлозі.

У цьому випадку використовують потужний неодимовий магніт, і шукають наконечник, водячи магнітом в передбачуваному місці. Тяжіння магніту і шурхіт протягання буде свідчити, що магнітне поле захопило наконечник.

Ведучи магніт у напрямку до отвору підрозетника, переміщують кінець протягання, що знаходиться на зворотному боці гіпсокартонного листа. Довівши до отвору, струну перехоплюють пальцями, до її другого кінця кріплять кабель за допомогою ізоляційної стрічки і простягають.

приклад монтажу кабелю під гіпсокартоном

Таким способом можна підвести кабель до будь-якого підрозетників або коробці, якщо профіль не притиснутий впритул до стіни, навіть, якщо простір заповнений утеплювачем. В цьому випадку наконечник ведуть магнітом по внутрішній поверхні ГКЛ, і відпускають при досягненні профілю.

Кінчик протягання роблять трохи вигнутим, що дозволяє йому при обертанні струни проходити профільні конструкції.

Електропроводка в гіпсокартоном стелі

Стеля зашивають спеціальними, стельовими гіпсокартонними листами, які мають меншу товщину для зменшення ваги.

Іноді такі листи помилково, або навмисно (в цілях економії) використовують для вертикального монтажу. Заборонено монтувати розетки в стельовому гіпсокартоні, якщо з нього змонтована стіна - такий матеріал є більш тонким, і може не витримати динамічних навантажень, що виникають при включенні штепсельних вилок в розетку.

На стельовому гіпсокартоном перекритті встановлюють легкі точкові світильники, які мають малі розміри, завдяки чому вони практично не впливають на всю підвісну конструкцію.

Під дані світильники в гіпсокартонних листах просверливаются відповідні отвори, після чого роблять монтаж електропроводки.

Монтаж стельового світильника під гіпсокартоном

Установка проводки над стелею

Протягнути кабель допомагає все та ж струна, або протяжка, разом з магнітом. Протягувати проводку можна від точки підключення, або від крайнього отвори, вставляючи в нього протяжку, перекидаючи через горизонтальні профілі у напрямку до наступного отвору, виловлюючи наконечник магнітом.

Даний спосіб дієвіший, ніж застосування металевої кульки з ниткою - через профіль він ніяк не перестрибне. Застосовуючи протяжку, послідовно протягують дроти разом з гофрой через всі отвори. Після чого підключають світильники, і їх можна встановити в отвори, проштовхнувши підключений кабель в порожнечу перекриття.
