Електронний «олівець», авторська платформа

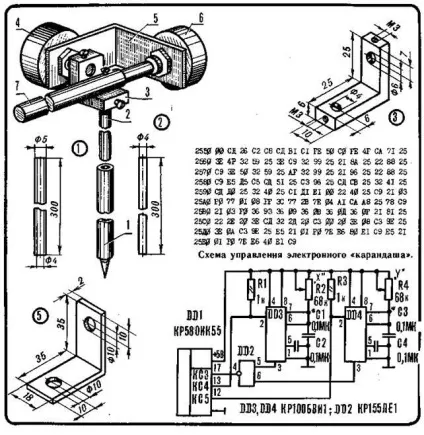

1 - порожнистий стрижень, 2 - циліндр, 3 - малий кронштейн. 4, 6 - змінні резистори, 5 - великий кронштейн.

В даний час в практиці радіоаматорів і професіоналів широкого поширення набули пристрої типу «джойстик», «миша» і «світлове перо». Вони багато в чому сприяють вирішенню зазначеної вище завдання, хоча і мають ряд суттєвих недоліків.

Маніпулятор типу «миша» має досить складну конструкцію. Однак з його допомогою важко скопіювати будь-які зображення, і навіть в кращих зразках таких пристроїв вкрай складно повторно поєднати елементи зображення при випадковому або навмисному відриві «миші» від робочої поверхні.

У «світлового пера» робочою поверхнею може служити тільки екран дисплея.

Значною мірою подолати зазначені недоліки дозволяє пропонований в даній статті електронний «олівець». Пристрій являє собою загострений порожнистий стрижень. надягає на металевий циліндр. Останній прикріплений за допомогою малого кронштейна до осі змінного резистора (поз. 4). Його корпус з'єднується з допомогою більшого кронштейна з корпусом другого змінного резистора (поз. 6), вісь якого жорстко закріплена в несучій кронштейні. Змінні резистори (R2, R4) входять до складу времязадающих ланцюжків одновібраторов, зібраних на таймерах DD3, DD4. Електронний пристрій підключається до порту комп'ютера «Спеціаліст», організованому за допомогою інтегральної мікросхеми КР580ІК55 (див. Схему програматора, «М-К» № 7, 1987, с. 43).

Для передачі управління курсором електронного «олівця» необхідно натиснути клавішу (ВР), потім (Р) (латинське). Щоб знову передати управління курсором клавіатурі, досить послідовно натиснути клавіші (ВР) і (0).

Змінювати масштаб копійованого зображення найзручніше шляхом зміни ємності конденсаторів С1, СЗ.

Положення і величину змінних резисторів вибирають таким чином, щоб вони працювали на початковій ділянці робочої характеристики. Причому для забезпечення подібності переносяться фігур бажано використовувати змінні резистори з лінійною характеристикою.

Нелінійність перетворення вноситься також при переміщенні загостреного стержня електронного «олівця» через його відхилення від вертикального положення. Щоб її величина не перевищувала 5%, кут відхилення не повинен бути більше 18 °.

При максимальному розмірі копійованого малюнка 20Х 20 см блок резисторів віддалений від поверхні малюнка не менше ніж на 30 см. Штатив можна використовувати від фотоувеличителя.
